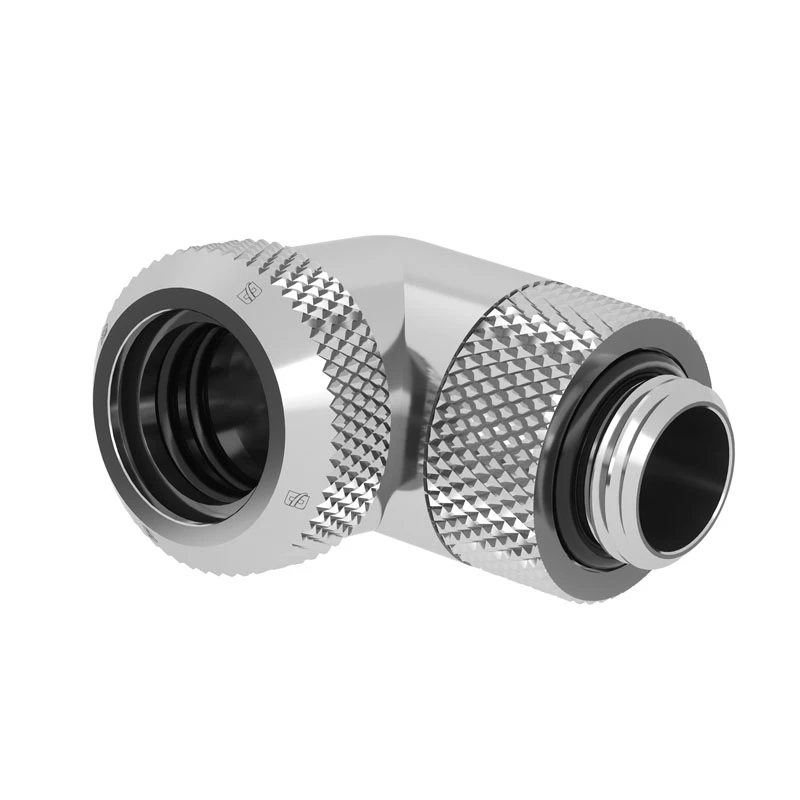

Kompressions-90°-Multi-Link-Adapter Barrow TWT90KND-K14 — G1/4-Außengewinde auf 14 mm Hartrohr, drehbar, silber

Barrow TWT90KND-K14 ist ein 90-Grad-Multi-Link-Kompressionsadapter für kundenspezifische PC-Wasserkühlkreisläufe. Er wandelt einen G1/4-Außengewindeanschluss in einen 14-mm-Hartrohranschluss um und verfügt über einen drehbaren Kopf, der eine flexible Ausrichtung von Hartrohrleitungen auf engem Raum ermöglicht. Der Adapter besteht aus Metall mit einer silbernen Oberfläche und ist für den Einsatz dort vorgesehen, wo eine rechtwinklige Verbindung und eine sichere Kompressionsabdichtung erforderlich sind.

Vorteile

Der drehbare Kopf ermöglicht die präzise Ausrichtung von 14-mm-Hartrohren, ohne die Anschlüsse oder Rohrbiegungen zu belasten. Die Kompressionsverbindung bietet eine zuverlässige, lecksichere Abdichtung für Hartrohrinstallationen. Metallkonstruktion und eine silberne Oberfläche gewährleisten Langlebigkeit und eine neutrale Optik, die sich in die meisten Wasserkühlungshardware integriert. Die 90-Grad-Form reduziert den Bedarf an mehreren Anschlüssen oder abgewinkelten Rohrbiegungen bei der Leitungsführung in engen Gehäusebereichen.

Geeignet für

• Rechtwinklige Verbindungen zwischen G1/4-Anschlüssen und 14-mm-Hartrohren
• Kundenspezifische PC-Wasserkühlkreisläufe, die eine saubere Hartrohrführung erfordern
• Installationen in kompakten Gehäusen oder um verdeckte Anschlüsse herum
• Systeme, bei denen ein drehbarer Adapter die Ausrichtung und Wartung vereinfacht

Wichtige Spezifikationen

• Anschluss A: G1/4-Außengewinde
• Anschluss B: 14-mm-Hartrohr-Kompressionsschnittstelle
• Ausrichtung: 90-Grad-Winkel
• Merkmal: Drehbarer Kopf zur Ausrichtung
• Material: Metallkonstruktion mit silberner Oberfläche

Verwendung

Stellen Sie sicher, dass sowohl der G1/4-Anschluss als auch das 14-mm-Hartrohr sauber und frei von Verunreinigungen sind. Schrauben Sie das G1/4-Außengewinde von Hand in die entsprechende Innengewindebuchse, um ein Verkanten des Gewindes zu vermeiden, und ziehen Sie es dann bei Bedarf mit geeigneten Werkzeugen handfest an. Führen Sie das 14-mm-Hartrohr in die Kompressionsseite ein und sichern Sie es gemäß dem Kompressionsring-Design, bis das Rohr fest gehalten wird. Drehen Sie den Kopf vor dem endgültigen Festziehen in die gewünschte Ausrichtung, um eine optimale Leitungsführung und Ausrichtung zu erreichen. Führen Sie nach der Installation einen Drucktest des Kreislaufs oder einen Dichtheitstest mit Kühlmittel durch, um eine sichere Abdichtung zu bestätigen.

Empfehlungen

Verwenden Sie nur passende 14-mm-Hartrohre und kompatible Komponenten mit G1/4-Gewinde. Vermeiden Sie ein Überdrehen von Metallgewinden; starten Sie die Gewinde von Hand und ziehen Sie sie dann mit einem Schraubenschlüssel mäßig fest. Wenn Sie Rohre auf engem Raum verlegen, drehen Sie den Adapter vor dem vollständigen Sichern des Kompressionsrings in Position, um Spannungen auf Rohr und Anschlüsse zu vermeiden.
