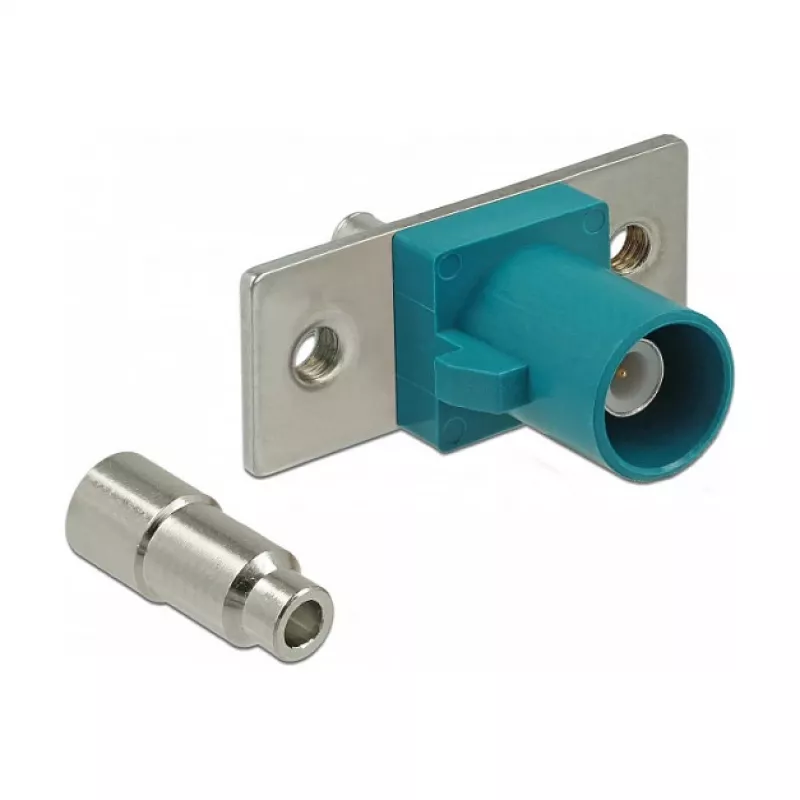

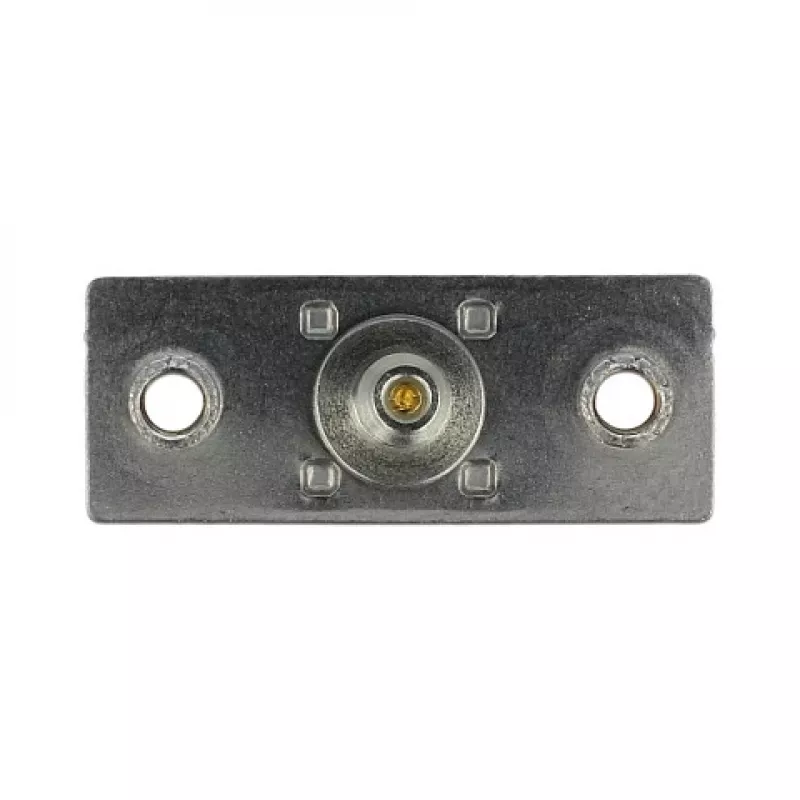

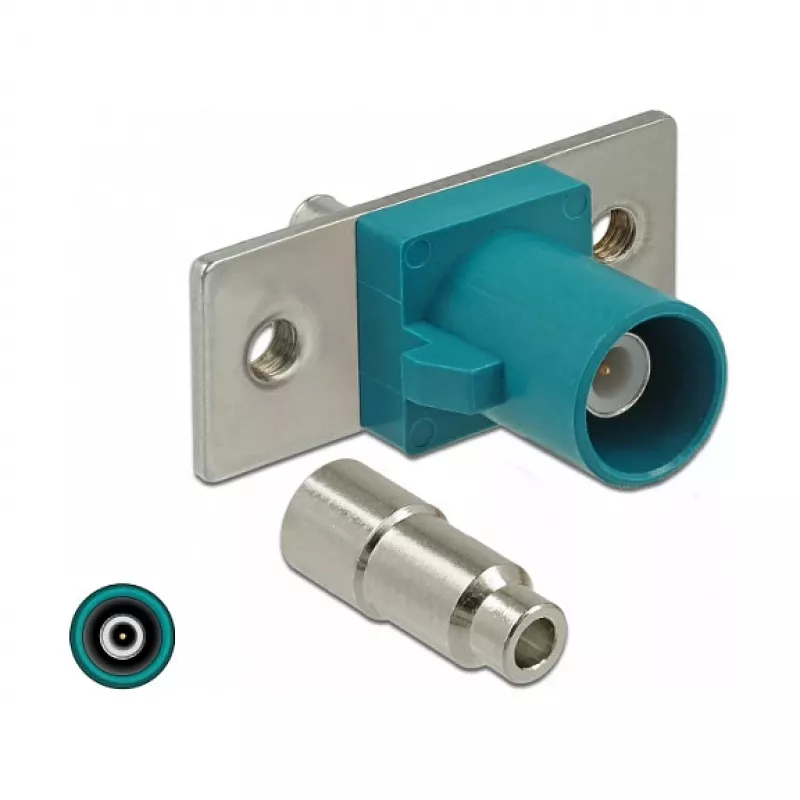

Koaxialstecker DELOCK 89826 — FAKRA Z Stecker, vergoldete Kontakte, 21,2×24×7,5 mm

DELOCK 89826 ist ein einteiliger koaxialer FAKRA Z Steckverbinder, der für Hochfrequenzanwendungen in Automobil- und Telematikumgebungen entwickelt wurde. Der Steckverbinder verfügt über vergoldete Kontakte für zuverlässige Signalübertragung und Korrosionsbeständigkeit, und seine kompakten Abmessungen (21,2 × 24 × 7,5 mm) ermöglichen die Installation in beengten Räumen. Als Einzeleinheit in einem Polybeutel geliefert, ist dieser FAKRA Z Stecker für die Kabelkonfektionierung, Reparaturarbeiten oder die Integration in HF-Geräte vorgesehen, bei denen FAKRA Z Schnittstellen erforderlich sind.

Vorteile

Der Steckverbinder kombiniert eine standardisierte FAKRA Z Schnittstelle mit vergoldeten Kontakten, um eine gleichbleibende verlustarme HF-Leistung und eine verbesserte langfristige Kontaktzuverlässigkeit zu gewährleisten. Seine einteilige Konstruktion vereinfacht die Montage und reduziert die Anzahl der Gegenstücke. Das kompakte, flache Gehäuse eignet sich für Installationen mit begrenztem Platzangebot und erfüllt typische mechanische Anforderungen im Automobilbereich. Als Einzeleinheit geliefert, ist es praktisch für Reparaturen nach Bedarf und kleine Kabelkonfektionen.

Geeignet für

Wichtige technische Daten

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum gemäß den vom Steckverbinderhersteller empfohlenen Abmessungen abisolieren. Führen Sie das vorbereitete Kabel in den Steckverbinderkörper ein und stellen Sie sicher, dass der Innenleiter und das Geflecht korrekten Kontakt mit den internen Kontakten des Steckers herstellen. Crimpen oder löten Sie gemäß dem Steckverbinderdesign und sichern Sie die Baugruppe. Richten Sie beim Stecken die FAKRA Z Kodierung aus und drücken Sie den Steckverbinder, bis er einrastet; überprüfen Sie die mechanische Verriegelung, falls vorhanden. Befolgen Sie die Richtlinien des Fahrzeug- oder Geräteherstellers zur Kabelführung und Zugentlastung, um mechanische Belastungen der Verbindung zu vermeiden.

Empfehlungen

Verwenden Sie geeignete Kabelvorbereitungswerkzeuge und halten Sie sich an die angegebenen Abisolierabmessungen, um die HF-Leistung zu erhalten. Vermeiden Sie übermäßiges Biegen oder Ziehen am Abschlusspunkt und stellen Sie sicher, dass die Steckverbinder ordnungsgemäß gesteckt und verriegelt sind, um die Signalintegrität in Automobil- und Telematikanwendungen zu bewahren.
