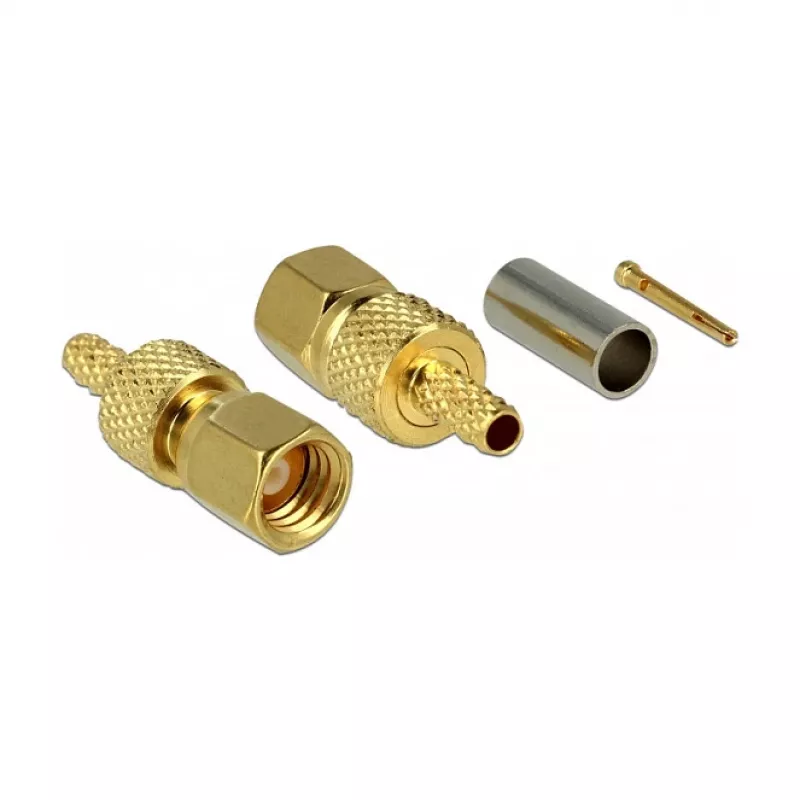

Koaxial-Steckverbinder DeLOCK 65858

Der Koaxial-Steckverbinder DeLOCK 65858 ist ein SMC-Stecker, der für 50 Ω Hochfrequenzanwendungen ausgelegt ist. Mit einem Außendurchmesser von 6 mm und einer Gesamttiefe von 18,8 mm wird dieser einteilige, goldfarbene Stecker in einer Polybag geliefert und ist für den Einsatz dort vorgesehen, wo eine kompakte SMC-Verbindung mit Standardimpedanz benötigt wird.

Vorteile

Der SMC-Formfaktor mit 50 Ω Impedanz bietet Kompatibilität mit HF-Komponenten, die demselben Standard folgen. Sein Außendurchmesser von 6 mm und die Tiefe von 18,8 mm ermöglichen einen kompakten Einbau, der sich für beengte Installationen eignet. Die goldfarbene Oberfläche unterstützt zuverlässigen Metall-auf-Metall-Kontakt und Korrosionsbeständigkeit in typischen Anwendungsumgebungen.

Geeignet für

• Anschluss von SMC-basierten HF-Modulen und -Komponenten
• Nieder- bis mittelfrequente koaxiale Signalpfade, die 50 Ω Impedanz erfordern
• Geräte oder Testaufbauten, bei denen ein kompakter SMC-Stecker benötigt wird

Technische Daten

• Steckverbindertyp: SMC
• Impedanz: 50 Ω
• Außendurchmesser: 6 mm
• Tiefe: 18,8 mm
• Farbe: Gold
• Verpackung: Polybag, Einzelstück
• Marke: DELOCK, MPN: 65858, EAN: 4043619658589

Anwendung

Richten Sie den SMC-Stecker mit der entsprechenden SMC-Buchse aus und stecken Sie ihn gerade ein, um eine korrekte Paarung der Innenleiter und des Außenkontakts zu gewährleisten. Üben Sie sanften axialen Druck aus, bis der Stecker einrastet; vermeiden Sie übermäßige Kraft. Ziehen Sie zum Entfernen gerade heraus und stützen Sie dabei den Gegenstecker, um Spannungen auf Kabel oder platinenmontierte Buchsen zu vermeiden.

Empfehlungen

Verwenden Sie den Steckverbinder in Systemen, die für 50 Ω Impedanz spezifiziert sind, um die Signalintegrität zu erhalten. Überprüfen Sie die Kontaktflächen vor dem Anschließen auf Verschmutzung oder Beschädigung und lagern Sie das Produkt bis zur Installation in seiner Polybag, um Verunreinigungen zu vermeiden.
