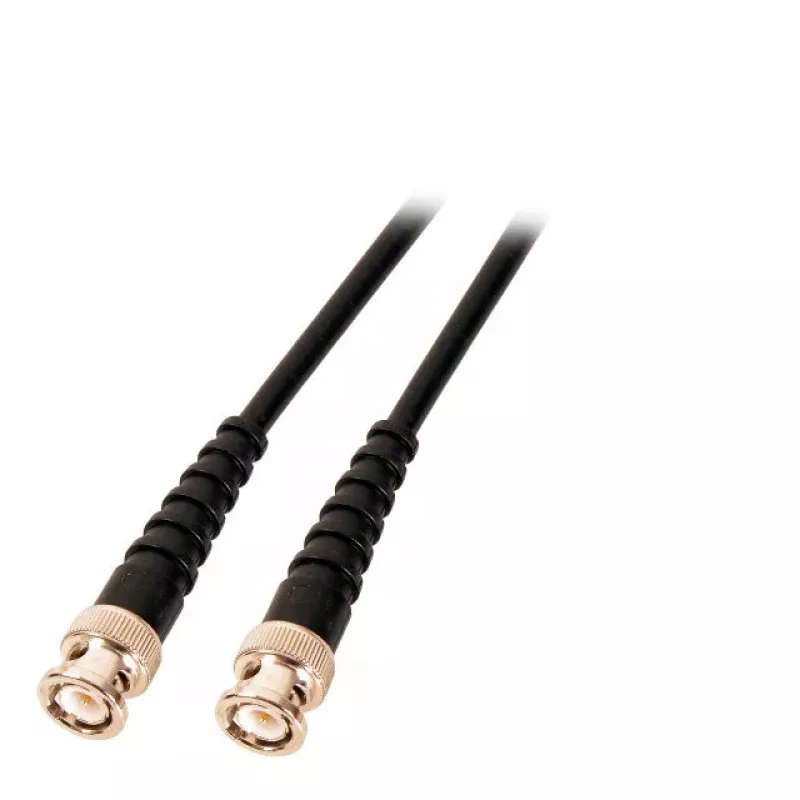

Koaxialkabel EFB Elektronik K8300.10 RG58 10 m mit BNC-BNC-Steckern, schwarz

EFB Elektronik K8300.10 ist ein vorkonfektioniertes 10 m Koaxialkabel auf Basis der RG58-Bauweise mit BNC-Steckern an beiden Enden. Entwickelt für Video-, Hochfrequenz- und allgemeine Signalübertragung bietet dieses schwarze Kabel eine standardmäßige 50-Ω-Verbindung, die für Geräte und Testaufbauten mit BNC-Schnittstellen und RG58-Impedanz geeignet ist. Die einteilige Montage macht die Steckermontage vor Ort überflüssig und stellt eine sofort einsatzbereite Verbindung zwischen Geräten in Laboren, Broadcast-Racks oder Messplätzen bereit.

Vorteile

Das Kabel liefert eine gleichbleibende 50-Ω-Impedanz und stabile Übertragungseigenschaften über den gesamten RG58-Frequenzbereich. BNC-Stecker-auf-Stecker-Verbindungen gewährleisten sichere, drehbare Anschlüsse, die weitgehend mit Oszilloskopen, Signalgeneratoren, Routern und Videogeräten kompatibel sind. Die 10-m-Länge bietet ein ausgewogenes Verhältnis von Reichweite und Signalintegrität für viele Installations- und Testszenarien, während die werkseitig konfektionierte Baugruppe die Installationszeit und mögliche Steckerfehler reduziert.

Geeignet für

• Verbindung von HF-Signalgeneratoren mit Messgeräten
• Video- und Composite-Video-Verbindungen in Überwachungssystemen
• Laborprüfaufbauten und Prototypenwerkbänke
• Temporäre oder semipermanente Installationen, bei denen RG58 spezifiziert ist

Wichtige Spezifikationen

• Kabeltyp: RG58-Koaxialkabel
• Wellenwiderstand: 50 Ω
• Länge: 10 m
• Steckertyp: BNC-Stecker auf BNC-Stecker (werkseitig montiert)
• Farbe: schwarz
• Konstruktion: einteiliges, vorkonfektioniertes Kabel für die Signalübertragung

Verwendung

Verbinden Sie jeden BNC-Stecker mit der entsprechenden BNC-Buchse an den zu verbindenden Geräten. Achten Sie darauf, dass die Stecker vollständig auf die passende Buchse geschoben und durch leichtes Drehen verriegelt werden, um den mechanischen und elektrischen Kontakt zu sichern. Vermeiden Sie übermäßiges Biegen in der Nähe der Steckerbaugruppen und verlegen Sie das Kabel so, dass scharfe Biegungen oder Knicke vermieden werden, die die Signalqualität beeinträchtigen könnten. Halten Sie bei Messaufgaben die Kabelwege so kurz wie praktisch möglich und vermeiden Sie die Verlegung parallel zu Hochspannungs- oder stark störenden Signalleitungen.

Empfehlungen

Für beste Ergebnisse verwenden Sie das Kabel innerhalb des für RG58 empfohlenen Frequenzbereichs und halten Sie sanfte Biegeradien ein, um die Impedanzeigenschaften zu bewahren. Überprüfen Sie die Stecker regelmäßig auf festen Sitz und Anzeichen von Korrosion oder Verschleiß; tauschen Sie das Kabel aus, wenn die äußere Abschirmung oder die Steckerintegrität beeinträchtigt ist.
