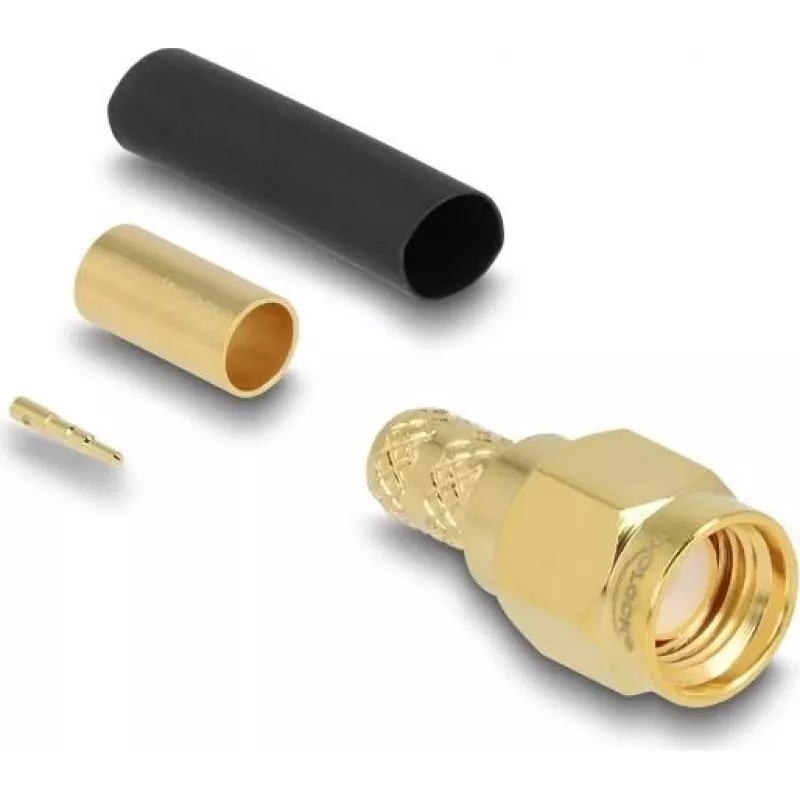

Koaxialer SMA-Crimpstecker DELOCK für LMR200-Kabel mit Schrumpfschlauch

Der DELOCK SMA-Crimpstecker für LMR200-Kabel mit Schrumpfschlauch ist ein kompakter Koaxialstecker, der für die Konfektionierung von HF-Koaxialkabeln des Typs LMR200 entwickelt wurde. Der Stecker wird auf das Kabel gecrimpt, indem die äußere Hülse auf das Geflecht gepresst und der Mittelleiterstift fixiert wird. Dadurch entsteht eine mechanisch stabile und elektrisch zuverlässige SMA-Verbindung, die für Funk-, Antennen- und allgemeine HF-Anwendungen geeignet ist.

Vorteile

Der Stecker bietet eine kompakte SMA-Bauform, die bei fachgerechter Montage eine gleichbleibende Impedanz und geringe Signaldämpfung gewährleistet. Die Crimpverbindung sorgt für eine sichere mechanische Fixierung und einen zuverlässigen elektrischen Kontakt mit dem Kabelgeflecht und dem Mittelleiter. Ein Schrumpfschlauch liegt bei, um zusätzliche Zugentlastung, Umweltschutz und verbesserte mechanische Stabilität am Übergang von Kabel zu Stecker zu bieten.

Technische Daten

Verwendung

Bereiten Sie das LMR200-Kabel vor, indem Sie den Außenmantel auf die für diesen Steckertyp empfohlenen Abmessungen abisolieren und das Geflecht sowie den Mittelleiter freilegen. Schieben Sie den mitgelieferten Schrumpfschlauch und die Crimphülse auf das Kabel, bevor Sie den Steckerkörper montieren. Führen Sie den Mittelleiter in den Stift ein und positionieren Sie das Geflecht wie angegeben über dem Steckerkörper. Crimpen Sie dann die Hülse mit einem geeigneten Crimpwerkzeug, um das Geflecht zu fixieren. Falls für diese spezielle Variante erforderlich, löten Sie den Mittelstift oder fixieren Sie ihn gemäß der üblichen SMA-Montagepraxis ordnungsgemäß. Schieben Sie abschließend den Schrumpfschlauch über die Verbindung und erwärmen Sie ihn, um eine dichte Schutzschicht zu bilden, die Zugentlastung bietet.

Empfehlungen zur Verwendung

Verwenden Sie kalibrierte Crimpwerkzeuge, die für LMR200-Hülsen ausgelegt sind, und überprüfen Sie nach der Montage den elektrischen Durchgang und die Impedanz mit geeigneten Prüfgeräten. Beachten Sie die ESD-Vorsichtsmaßnahmen und stellen Sie sicher, dass Mittelleiter und Geflecht vor dem Crimpen korrekt positioniert sind, um Signalverschlechterungen zu vermeiden. Ersetzen Sie den Schrumpfschlauch bei Beschädigungen, um den mechanischen Schutz aufrechtzuerhalten.
