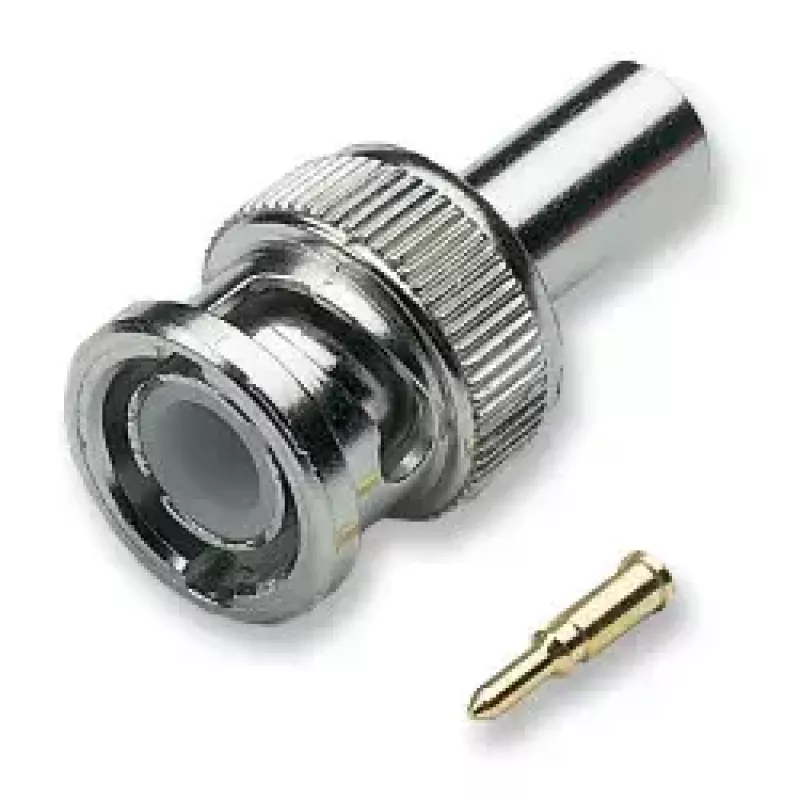

Koaxialer BNC-Stecker EFB Elektronik 52500.2, 50 Ω Impedanz

EFB Elektronik 52500.2 ist ein gerader BNC-Crimp-Stecker mit 50 Ω Impedanz für zuverlässige HF-Signalübertragung. Der Stecker bietet eine kompakte, mechanisch robuste Schnittstelle für Koaxialkabel, die in Testgeräten, Signalgeneratoren, Antennen sowie Rundfunk- oder Telekommunikationsinstallationen verwendet werden.

Vorteile

Das Crimp-Design gewährleistet einen gleichmäßigen elektrischen Kontakt und mechanischen Halt zwischen Kabel und Stecker bei minimalem Signalverlust. Die 50-Ω-Impedanz passt zu Standard-HF-Systemen, um Reflexionen zu reduzieren. Der gerade BNC-Formfaktor bietet eine schnelle Bajonettverriegelung und einen geringen Platzbedarf für enge Installationen. Langlebige Materialien sorgen für stabile Leistung in Labor- und Außenumgebungen.

Geeignet für

• Laborprüf- und Messgeräte
• Signalgeneratoren und HF-Testaufbauten
• Antennenanschlüsse und Koaxial-Patchverbindungen
• Rundfunk- und Telekommunikationsverkabelung

Wichtige Spezifikationen

• Steckertyp: BNC-Stecker, gerade, Crimp
• Impedanz: 50 Ω
• Typische Verwendung: HF-Signalübertragung und Koaxialverkabelung
• Formfaktor: Bajonettverriegelung, kompakt

Verwendung

Das Koaxialkabel gemäß den Herstellerangaben abisolieren, die vorbereiteten Kabelteile in den Steckerkörper einführen und mit einem geeigneten Crimpwerkzeug den Kontakt und die Hülse gemäß den Standard-Crimpverfahren verpressen. Nach dem Crimpen mechanischen Halt und elektrische Durchgängigkeit vor dem Einsatz prüfen. Zum Anschließen an die passende BNC-Buchse den Bajonettverschluss drücken und drehen, bis er einrastet.

Empfehlungen

Verwenden Sie ein auf die Steckergröße abgestimmtes Crimpwerkzeug und befolgen Sie die Kabelvorbereitungsrichtlinien, um verlustarme, zuverlässige HF-Verbindungen zu gewährleisten. Überprüfen Sie die Stecker vor dem Einsatz auf Verformung oder Korrosion und vermeiden Sie übermäßiges Biegen des Kabels in der Nähe des Anschlusses.
