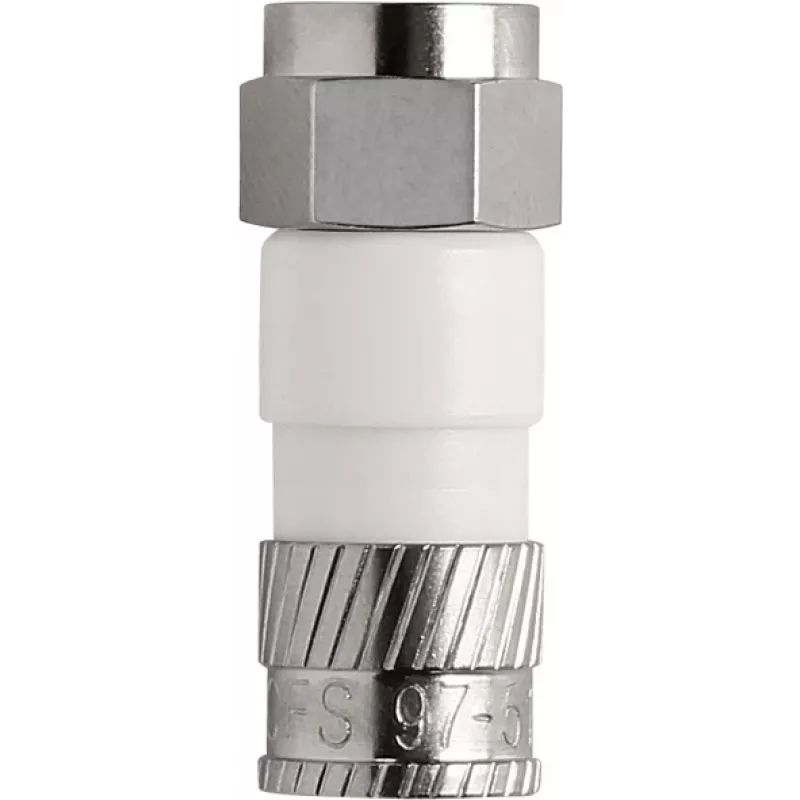

F-Stecker Axing CFS09751 Stecker 50 St.

Das Axing CFS09751 ist ein Pack mit 50 männlichen F-Steckern mit NITIN-antiallergischer Beschichtung, konzipiert für sichere und langlebige Verbindungen mit Koaxialkabeln mit 5,1 mm Dielektrikum (Modelle SKB 88, 89, 395). Diese Stecker werden mit dem Kompressionswerkzeug BWZ 7-00 montiert und sind für Fernseh-, Satelliten- und allgemeine HF-Signalinstallationen vorgesehen, bei denen eine zuverlässige Signalübertragung erforderlich ist.

Vorteile

Die NITIN-antiallergische Beschichtung reduziert das Risiko von Hautreizungen bei der Handhabung, während die elektrische Leistung erhalten bleibt. Das männliche F-Stecker-Design bietet einen stabilen mechanischen und elektrischen Kontakt. Geliefert im 50er-Pack, bieten die Stecker gleichbleibende Qualität für mehrere Installationen und Austauschvorgänge. Die Kompatibilität mit einem 5,1-mm-Dielektrikum gewährleistet den korrekten Sitz auf den angegebenen Kabelmodellen.

Geeignet für

Wichtige Spezifikationen

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel und das Dielektrikum auf die für den gewählten Stecker und das Kabelmodell erforderlichen Maße abisolieren. Führen Sie das Kabel so in den Stecker ein, dass der Innenleiter in den Stift greift und das Geflecht unter dem Steckerkörper sitzt. Verwenden Sie das Kompressionswerkzeug BWZ 7-00, um den Stecker gemäß den Anweisungen des Werkzeugherstellers zu verpressen. Überprüfen Sie nach der Kompression den mechanischen Sitz und die elektrische Durchgängigkeit, bevor Sie die Installation abschließen.

Empfehlungen

Verwenden Sie Stecker mit Koaxialkabeln mit einem Dielektrikumsdurchmesser von 5,1 mm (wie SKB 88, 89, 395). Verwenden Sie stets das spezifizierte Kompressionswerkzeug BWZ 7-00 für zuverlässige Abschlüsse und überprüfen Sie die Verbindungen mit geeigneten Prüfgeräten, um die Signalintegrität sicherzustellen.
