Koaxial-SMA-Buchsen-Crimpstecker DELOCK 91785 für RG-174/RG-316 mit Schrumpfschlauch

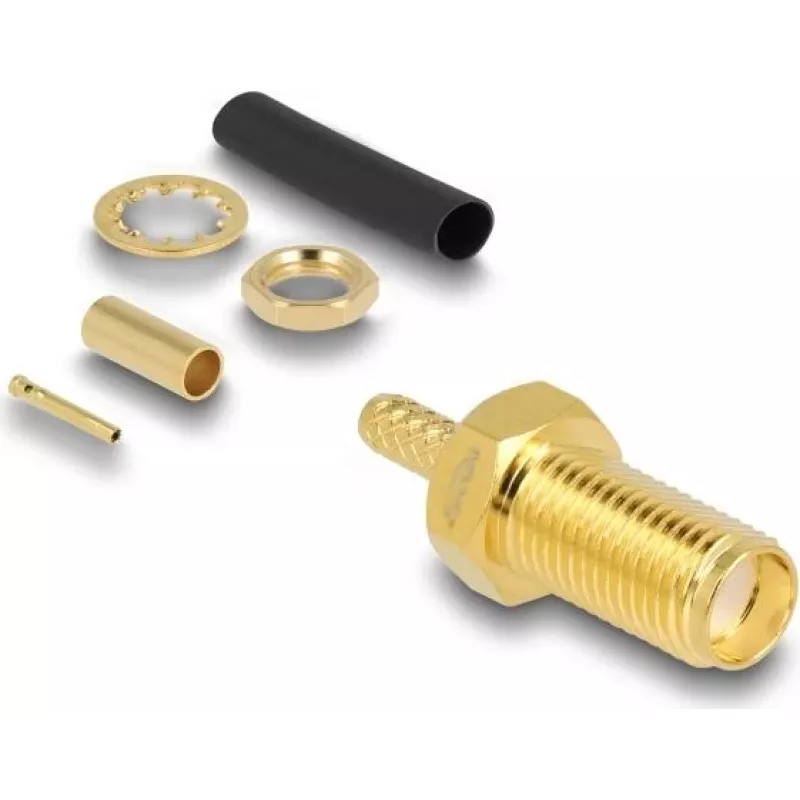

DELOCK 91785 ist ein SMA-Buchsen-Crimpstecker, der für das Konfektionieren von RG-174- und RG-316-Koaxialkabeln ausgelegt ist. Der Stecker bietet eine kompakte SMA-Buchsen-Schnittstelle für HF-Signalverbindungen und wird mit einem Schrumpfschlauch geliefert, der Zugentlastung und Umweltschutz bietet. Er ist zum Erstellen oder Reparieren von Koaxialbaugruppen mit kleinem Durchmesser vorgesehen, bei denen ein stabiler elektrischer Kontakt und eine flache HF-Verbindung erforderlich sind.

Vorteile

Die Crimp-Befestigungsmethode gewährleistet eine mechanisch sichere und elektrisch gleichbleibende Verbindung und verringert das Risiko intermittierender Kontakte im Vergleich zu reinen Lötverbindungen. Der mitgelieferte Schrumpfschlauch verbessert die mechanische Zugentlastung am Kabelausgang und bietet zusätzlichen Schutz vor Feuchtigkeit und Abrieb. Die kompakte SMA-Buchsen-Geometrie unterstützt gängige HF-Prüf- und Messaufbauten und passt in beengte Räume, wie sie für Kommunikationsgeräte und Messinstrumente typisch sind.

Geeignet für

Technische Daten

Anwendung

Entfernen Sie die Isolierung des RG-174- oder RG-316-Kabels entsprechend den für den Stecker erforderlichen Längen von Innenleiter, Dielektrikum und Geflecht. Schieben Sie den Schrumpfschlauch und die Hülse auf das Kabel, führen Sie das vorbereitete Kabel so in das Steckergehäuse ein, dass der Innenleiter im Kontakt sitzt und das Geflecht unter der Hülse erfasst wird. Crimpen Sie die Hülse mit einem geeigneten Crimpwerkzeug, das auf Stecker und Kabel abgestimmt ist. Überprüfen Sie die mechanische und elektrische Verbindung und erhitzen Sie den Schrumpfschlauch, um die Zugentlastung zu sichern und die Baugruppe abzuschließen.

Empfehlungen

Verwenden Sie den richtigen Crimpeinsatz für das angegebene Kabel, um eine zuverlässige mechanische und HF-Leistung zu erzielen. Überprüfen Sie nach der Montage gegebenenfalls Durchgang und Rückflussdämpfung. Entfernen Sie nicht zu viel des Dielektrikums und verformen Sie den Innenleiter nicht; befolgen Sie die Standardpraktiken für die Koaxialkabelverarbeitung, um die Impedanz beizubehalten und Signalreflexionen zu minimieren.
