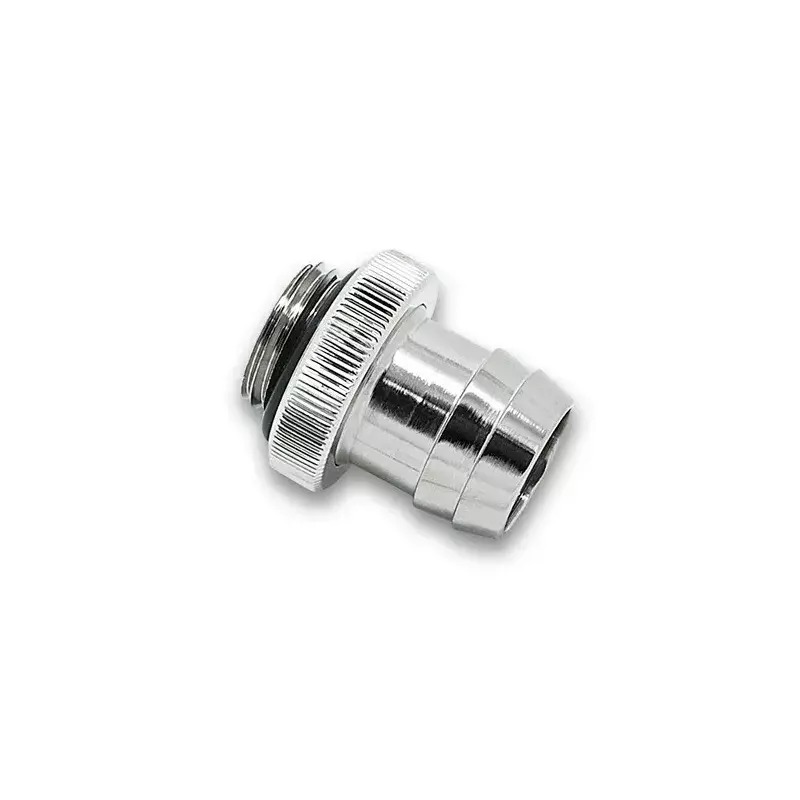

Klemme EK Water Blocks EK-HFB

Der EK-HFB Fitting ist ein Hochdurchfluss-Schlauchanschluss für Flüssigkeitskühlsysteme. Der Anschlussstutzen besteht aus CNC-gefrästem Messing mit Vernickelung und hochwertigen O-Ringen, während der äußere Ring aus CNC-gefrästem Aluminium gefertigt ist. Er ist kompatibel mit 45°- und 90°-Winkeladaptern der EK-AF Serie und erfordert Schlauchschellen oder ähnliche Befestigungselemente für eine sichere Installation.

Vorteile

Der Fitting kombiniert einen vernickelten Messinganschlussstutzen für Korrosionsbeständigkeit und zuverlässige Abdichtung mit einem leichten CNC-Aluminiumring zur strukturellen Unterstützung. Die Kompatibilität mit EK-AF 45°/90°-Adaptern ermöglicht eine flexible Leitungsführung in Kühlkreisläufen. Das Design erlaubt handfestes Anziehen oder die Verwendung eines 9-mm-Inbusschlüssels (nicht im Lieferumfang) für einen festeren Sitz.

Geeignet für

• PC-Wasserkühlkreisläufe mit Weichschlauch
• Aufbauten, die EK-AF 45°/90°-Winkeladapter benötigen
• Anwendungen, bei denen Hochdurchfluss-Schlauchanschlüsse bevorzugt werden

Technische Daten

• Material (Anschlussstutzen): CNC-gefrästes Messing, vernickelt
• Material (Ring): CNC-gefrästes Aluminium
• Abdichtung: O-Ringe enthalten
• Kompatibilität: EK-AF Serie 45°/90° Winkeladapter
• Installation: Erfordert Schlauchschelle oder ähnliches; handfest anziehbar oder mit 9-mm-Inbusschlüssel
• Abmessungen (laut Produktdaten): Höhe 19 mm, Durchmesser 19,8 mm, Gewindedurchmesser 12 mm
• Materialien laut Produktdaten: EPDM, PVC, Silikon (zugehörige Schellenmaterialien)

Anwendung

Schieben Sie den Weichschlauch auf den Anschlussstutzen, bis er am O-Ring anliegt. Platzieren Sie eine passende Schlauchschelle über dem Schlauch und positionieren Sie sie oberhalb der Rillen des Stutzens, dann ziehen Sie die Schelle fest, um den Schlauch zu sichern. Falls am äußeren Ring zusätzliches Drehmoment erforderlich ist, ziehen Sie ihn von Hand oder mit einem 9-mm-Inbusschlüssel (nicht im Lieferumfang) an. Überprüfen Sie die Kompatibilität und den festen Sitz mit allen EK-AF 45°/90°-Adaptern, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie hochwertige EPDM-, PVC- oder Silikonschläuche, die auf den Anschlussstutzen und die Schelle abgestimmt sind. Verwenden Sie immer eine Schlauchschelle oder ein gleichwertiges Befestigungselement für einen leckagefreien Betrieb. Ziehen Sie den Fitting oder die Schelle nicht zu fest an, um Schäden an Schlauch oder O-Ringen zu vermeiden. Halten Sie einen 9-mm-Inbusschlüssel bereit, wenn Sie eine festere mechanische Verbindung bevorzugen.
