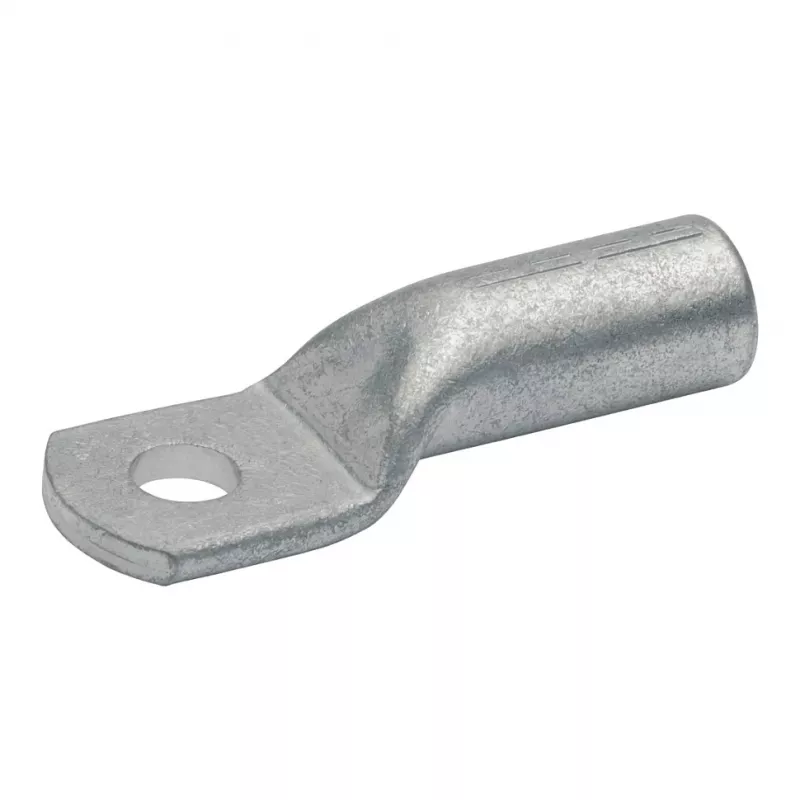

Klauke 108R12 Kabelschuh 95mm² M12 DIN 46235 verzinntes Kupfer

In elektrischen Hochstromanlagen kann eine schwache Verbindungsstelle zu Überhitzung, Spannungsabfall und sogar Systemausfällen führen. Der Klauke 108R12 Kabelschuh eliminiert dieses Risiko, indem er eine dauerhafte, gasdichte Verbindung zwischen einem 95 mm² Kupferleiter und einer M12-Schraube herstellt. Hergestellt aus Elektrolytkupfer und galvanisch verzinnt, widersteht er Korrosion und gewährleistet über Jahrzehnte einen niedrigen Übergangswiderstand.

Für wen ist er geeignet

Dieser Kabelschuh ist für professionelle Elektriker, Schaltschrankbauer und Wartungstechniker konzipiert, die in der Energieverteilung, im Maschinenbau oder in erneuerbaren Energiesystemen arbeiten. Er ist ideal für Anwendungen, bei denen eine sichere und dauerhafte Verbindung zu einer Sammelschiene oder einem Anschlussbolzen erforderlich ist und bei denen Vibrationen oder Temperaturwechsel lockerere Verbindungen lösen könnten.

Hauptmerkmale

• Präzisionsgeformter Schaft für 95 mm² Leiter, der vollen Kontakt und optimale Crimpergebnisse gewährleistet.

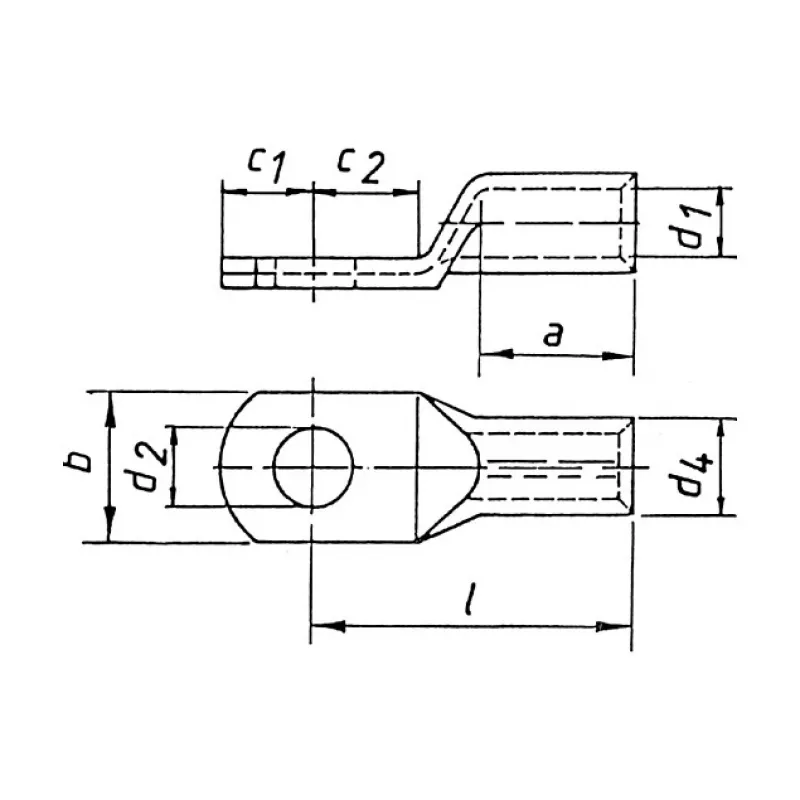

• M12-Bolzenloch mit Standardmaßen nach DIN 46235 für eine perfekte Passung an gängigen Anschlüssen.
• Elektrolytkupfer (E-Cu) mit galvanischer Verzinnung für hervorragende Leitfähigkeit und Korrosionsschutz.
• Inspektionsloch ermöglicht die visuelle Kontrolle, dass der Leiter vor dem Crimpen vollständig eingeführt ist.
• Sechskant-Crimpform für eine gleichmäßige, gasdichte Verbindung, die mechanischen Belastungen standhält.
• Halogenfrei und RoHS-konform, sicher für den Einsatz in umweltsensiblen Installationen.

Technische Daten

• Produkttyp: Kabelschuh
• Norm: DIN 46235
• Kabelquerschnitt: 95 mm²
• Bolzenlochdurchmesser: M12
• Material: Elektrolytkupfer (E-Cu)
• Oberflächenbehandlung: Galvanisch verzinnt
• Verbindungsmethode: Crimpen
• Crimpform: Sechskant
• Leitermaterial-Kompatibilität: Kupfer
• Maximale Betriebsspannung: 1000 V
• Betriebstemperaturbereich: -55°C bis +150°C
• Inspektionsloch: Ja
• Entflammbarkeit: Halogenfrei
• RoHS-Konformität: Ja

Tipps

Verwenden Sie immer ein kalibriertes Crimpwerkzeug mit der richtigen Sechskant-Matrize für 95 mm² Kabelschuhe. Abisolieren Sie den Leiter auf die genaue Länge des Schafts, führen Sie ihn vollständig ein, bis er durch das Inspektionsloch sichtbar ist, und crimpen Sie in der Mitte des Schafts. Für Außenanwendungen oder raue Umgebungen empfiehlt es sich, die Verbindung zusätzlich mit Schrumpfschlauch abzudichten, um sie weiter zu schützen.
