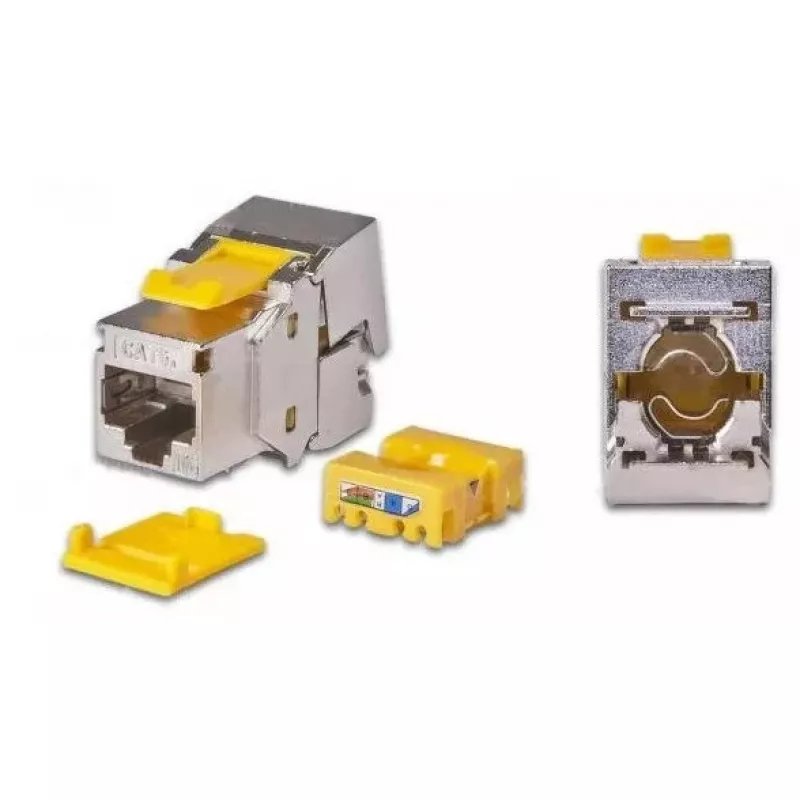

Keystone-Modul Wirewin WKS JACK KAT6A STP EA 12 RJ-45 flach metallisch gelb

Das Wirewin WKS JACK KAT6A STP EA 12 Keystone-Modul ist eine kompakte RJ-45-Anschlussdose für strukturierte Verkabelung und Hochgeschwindigkeits-Ethernet-Verbindungen. Mit flacher Bauform und metallisch gelber Oberfläche unterstützt das Modul die Leistung der Kategorie 6A in platzsparender Ausführung. Jede Packung enthält 12 identische Module mit den Maßen 23,5 mm Breite, 37,5 mm Tiefe und 17,5 mm Höhe, was eine einfache Installation in Patchfeldern, Wanddosen oder kundenspezifischen Gehäusen ermöglicht, wo zuverlässige geschirmte Verbindungen erforderlich sind.

Vorteile

Dieses Keystone-Modul bietet Cat6A-Leistung mit geschirmter Twisted-Pair-Abschirmung (STP), um elektromagnetische Störungen in dichten Kabelumgebungen zu reduzieren. Das flache Profil vereinfacht die Montage in flachen oder beengten Aussparungen und die RJ-45-Schnittstelle gewährleistet Kompatibilität mit standardmäßigen Netzwerksteckern und Patchkabeln. Geliefert in einer 12er-Packung, sind die Module für Installationen mit mehreren Ports geeignet und reduzieren die Notwendigkeit häufiger Nachbestellungen.

Geeignet für

• Installation in Patchfeldern und Keystone-Wanddosen
• Rechenzentren und Serverräume, die geschirmte Cat6A-Ports erfordern
• Büronetzwerke und strukturierte Verkabelungsprojekte
• Umgebungen mit hoher elektromagnetischer Störung, in denen STP bevorzugt wird

Wichtige Spezifikationen

• Steckverbindertyp: RJ-45 Keystone
• Leistungskategorie: Kategorie 6A (Cat6A)
• Schirmung: Geschirmtes Twisted Pair (STP)
• Menge pro Packung: 12 Module
• Abmessungen (B × T × H): 23,5 mm × 37,5 mm × 17,5 mm
• Oberfläche: Metallisch gelb
• Konstruktion: Flaches Profil für flache Montage

Verwendung

Bereiten Sie das Kabel gemäß den Standard-Abschlussverfahren für geschirmte RJ-45-Verbindungen vor und stellen Sie eine ordnungsgemäße Erdung des STP-Schirmdrahts und der Steckverbinderabschirmung sicher. Führen Sie das abgeschlossene Kabel in das Keystone-Modul ein und befestigen Sie es gemäß der Abschlussmethode des Moduls. Rasten Sie das Modul in die gewählte Frontplatten- oder Patchfeldaussparung ein, bis es einrastet. Überprüfen Sie die Verbindung mit einem Netzwerktester, um Durchgang und Kategoriekonformität zu bestätigen, bevor Sie die Installation abschließen.

Empfehlungen

Wenden Sie geeignete Erdungspraktiken an, wenn Sie geschirmte Keystone-Module installieren, um die EMV-Leistung aufrechtzuerhalten. Kombinieren Sie diese Module mit Cat6A-zertifizierten Kabeln und Patchkabeln, um den beabsichtigten Durchsatz und die Prüfstandards zu erreichen. Bewahren Sie die Module bis zur Installation in ihrer Verpackung auf, um Verunreinigungen oder physische Schäden an den Kontakten zu vermeiden.
