Keystone-Modul LogiLink NK4019

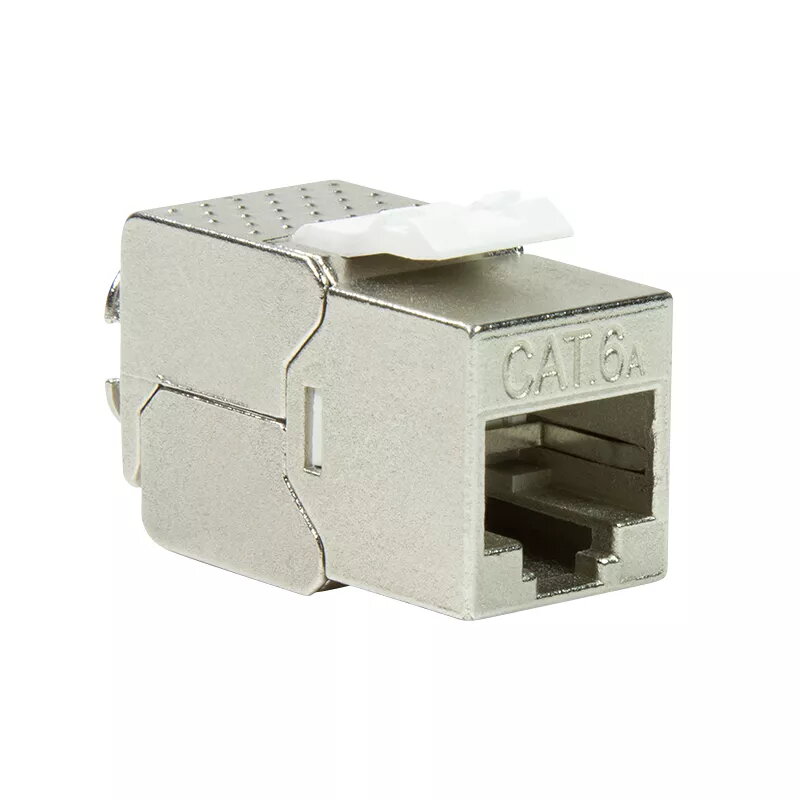

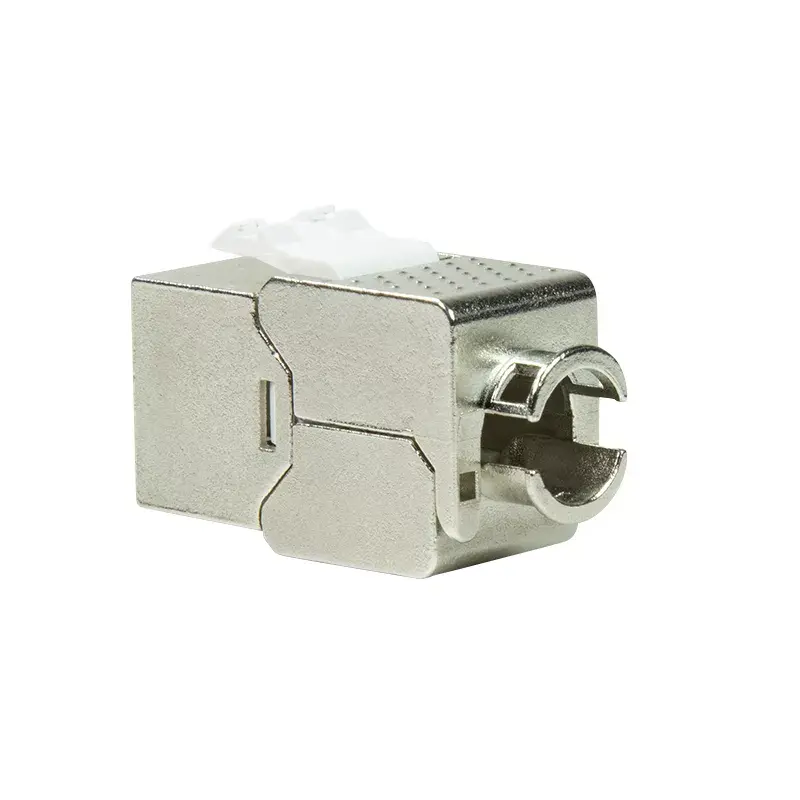

Das LogiLink NK4019 Cat.6A Keystone-Modul ist eine schlanke, geschirmte RJ-45-Buchse, die für hochdichte Patchpanels und professionelle Netzwerkinstallationen entwickelt wurde. Sein flaches silbernes Gehäuse und die kompakten Abmessungen (14,8 mm Breite, 34,5 mm Tiefe, 19,1 mm Höhe) machen es geeignet für 24‑Port-Halbeinheiten oder 48‑Port-Layouts mit einer Höheneinheit, wobei es Cat.6A-Übertragung für bis zu 10 Gbps unterstützt.

Vorteile

Die Keystone-Buchse verfügt über ein superflaches metallisiertes Design, das Platz in Racks und Patchpanels spart. Sie enthält leicht lesbare Drahtbeschriftungen und unterstützt werkzeuglosen Anschluss mit einer IDC-Kappe für eine schnellere Installation. Schirmung (STP) und die Einhaltung von Industriestandards für Übertragung und Sicherheit gewährleisten zuverlässige Leistung für Hochgeschwindigkeitsnetzwerke.

Geeignet für

• Hochdichte 24‑Port- oder 48‑Port-Patchpanels
• Cat.6A strukturierte Verkabelung für 10 Gbps Ethernet
• Professionelle Netzwerkracks und Rechenzentrumsinstallationen
• Wanddosen und Keystone-Abdeckrahmen, die geschirmte RJ-45-Module erfordern

Technische Daten

• Produkt: LogiLink NK4019 Cat.6A Keystone-Modul (STP)
• Anschluss: RJ-45 (beide Enden)
• Abmessungen: 14,8 mm (B) × 34,5 mm (T) × 19,1 mm (H)
• Unterstützter Standard: Cat.6A, bis zu 10 Gbps
• Kompatible Kabelquerschnitte: AWG22–26 (werkzeugloser IDC-Anschluss unterstützt)
• Farbe: Silber
• Gewicht: 0,02 kg (pro Stück)
• Packungsinhalt: 1 × Keystone-Modul

Verwendung

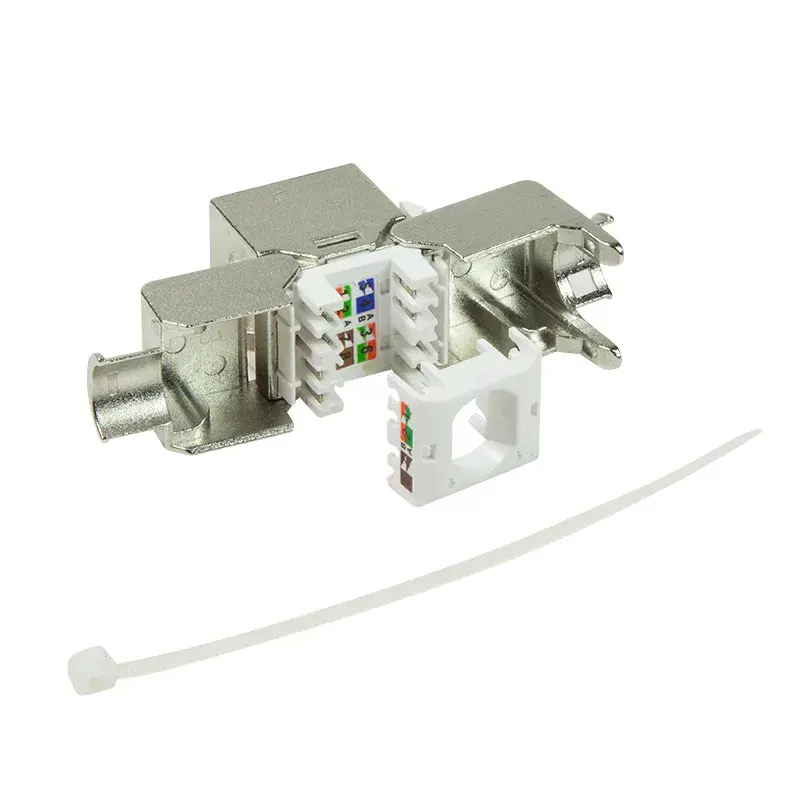

Setzen Sie das NK4019 in eine kompatible Keystone-Öffnung in einem Patchpanel oder einer Abdeckplatte ein, bis es einrastet. Schließen Sie die Adern des Netzwerkkabels gemäß den farbcodierten Verdrahtungsbeschriftungen auf dem Modul an. Bei werkzeugloser Installation nutzen Sie die IDC-Kappe, um die Adern in die Kontakte zu drücken; alternativ führen Sie eine Standard-Punchdown mit geeignetem Werkzeug durch. Stecken Sie ein geschirmtes RJ-45-Patchkabel in den vorderen Anschluss, um die Netzwerkverbindung herzustellen.

Empfehlungen

Für eine optimale Schirmungsleistung stellen Sie sicher, dass Patchpanel und Verkabelungssystem eine ordnungsgemäße Erdung bieten. Verwenden Sie Cat.6A-zertifizierte Kabel und halten Sie nach Möglichkeit Abstand zu Stromleitungen, um die 10-Gbps-Übertragungsqualität zu erhalten.
