Keystone-Modul InLine 76203L — RJ45-Einsatz für Netzwerk-Keystone-Panels, Modell 76203L

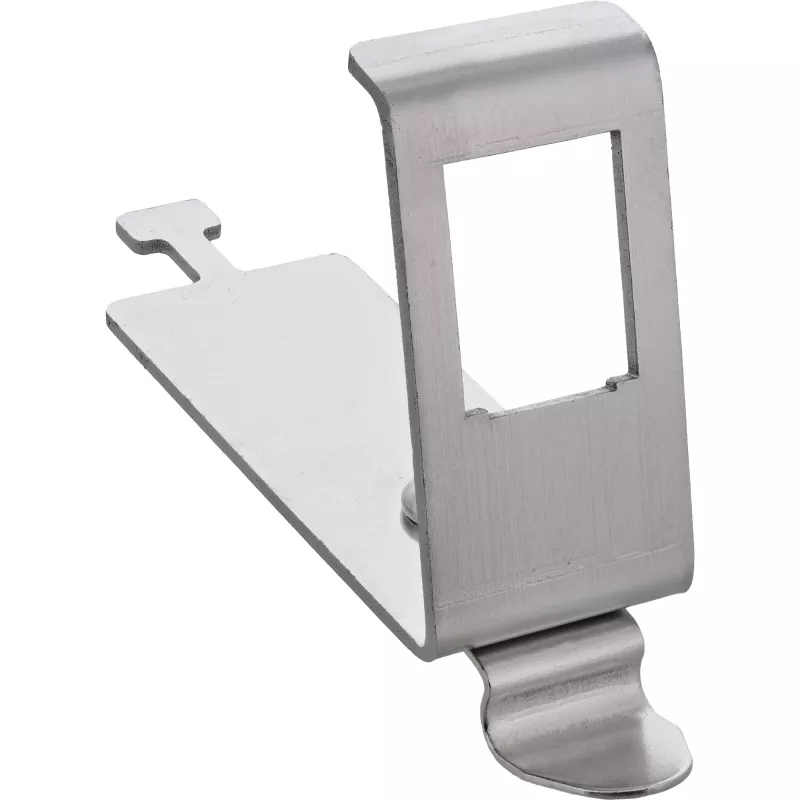

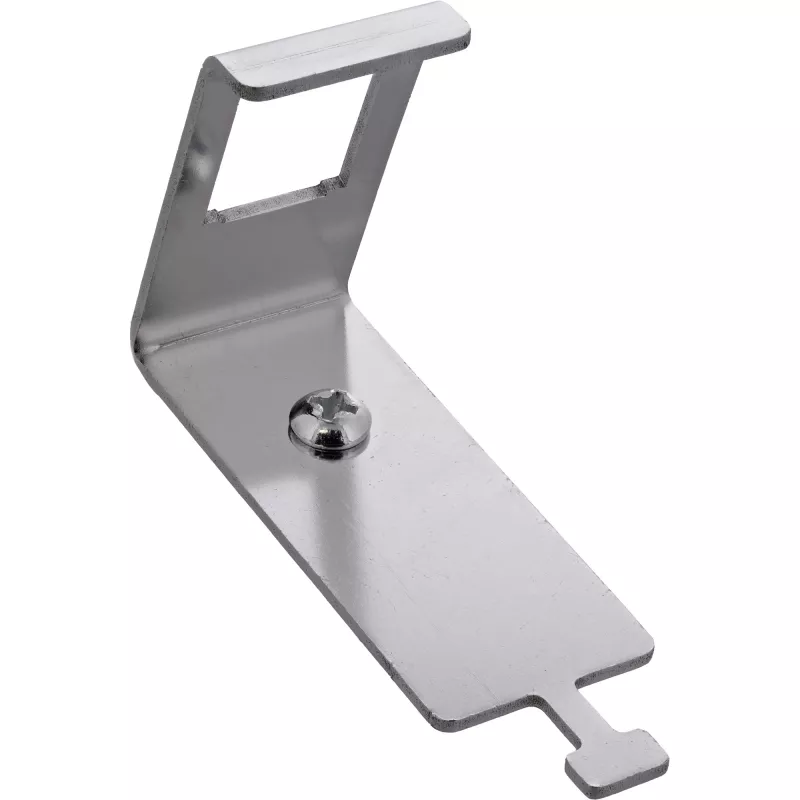

InLine 76203L ist eine Metallhalterung zur Aufnahme eines Keystone-Moduls mit RJ45-Einsatz, konzipiert für den Einsatz in strukturierter Verkabelung und kleinen LAN-Installationen. Die Halterung passt in eine standardmäßige Keystone-Öffnung von 19 x 14,8 mm und ist für die Schnappmontage eines Keystone-Einsatzes in Keystone-Panels, Wanddosen oder kundenspezifische Gehäuse geformt. Ihre kompakten Abmessungen und die Möglichkeit der Reihenmontage machen sie geeignet für die Erstellung von Mehrfachanschluss-Anordnungen auf 35-mm-Hutschienen.

Vorteile

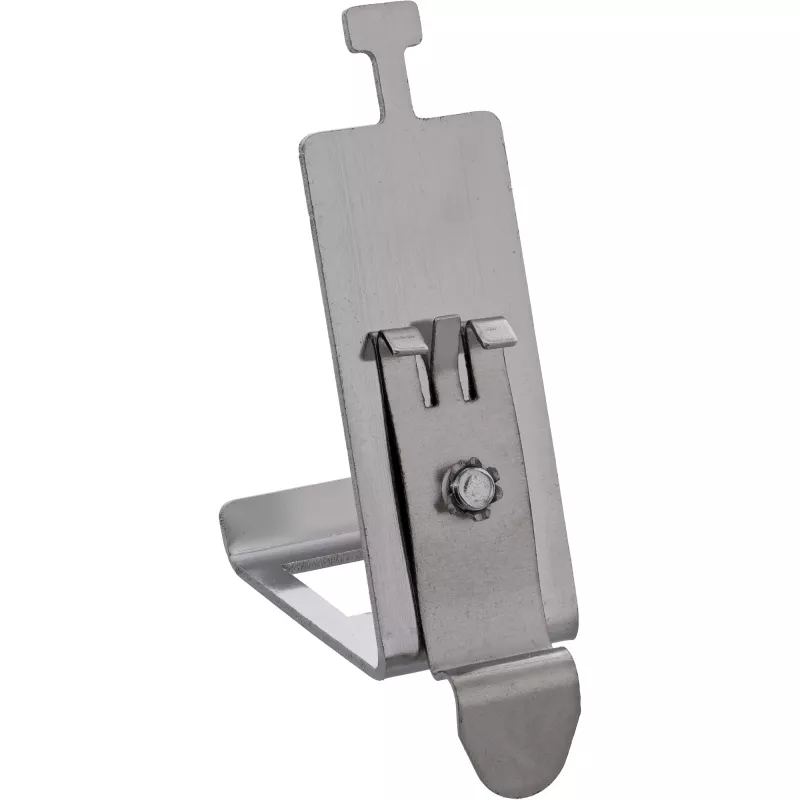

Die Metallkonstruktion bietet mechanische Stabilität und zuverlässigen Halt für einen Keystone-RJ45-Einsatz und trägt zur Ausrichtung in Racks und Verteilerschränken bei. Die integrierte Lasche bietet einen zusätzlichen Befestigungspunkt für Kabelbinder, ermöglicht Zugentlastung und ordentliche Kabelführung. Standardisierte Abmessungen gewährleisten Kompatibilität mit gängigen Keystone-Modulen und erlauben die Kombination mehrerer Halterungen in einer schmalen Breite von 23 mm zur effizienten Nutzung des Hutschienenplatzes.

Geeignet für

Technische Daten

Anwendung

Setzen Sie das kompatible RJ45-Keystone-Modul in die 19 x 14,8 mm Öffnung der Halterung ein, bis es einrastet. Befestigen Sie die zusammengebaute Halterung mit Keystone-Modul auf einer 35-mm-Hutschiene, indem Sie die Halterung über die Schiene haken und drücken, bis der Clip einrastet. Führen Sie das Ethernet-Kabel zum Keystone-Einsatz, führen Sie den erforderlichen Abschluss durch (LSA-Auflegeleiste oder Crimpen, je nach Keystone), und nutzen Sie die integrierte Lasche, um das Kabel mit einem Kabelbinder zur Zugentlastung zu sichern. Mehrere Halterungen können nebeneinander montiert werden, um eine Mehrfachanschluss-Konfiguration zu bilden.

Empfehlungen

Überprüfen Sie vor der Installation die Abmessungen des Keystone-Moduls, um die Kompatibilität mit der 19 x 14,8 mm Öffnung sicherzustellen. Verwenden Sie eine angemessene Kabelführung und Zugentlastung bei der Verlegung von Ethernet-Kabeln; die integrierte Lasche ist zur Verwendung mit Kabelbindern vorgesehen und nicht als alleinige mechanische Stütze für stark belastete Kabel. Bei Installationen in Racks oder Gehäusen montieren Sie Halterungen in Reihe, um den Platz auf der Hutschiene zu optimieren.
