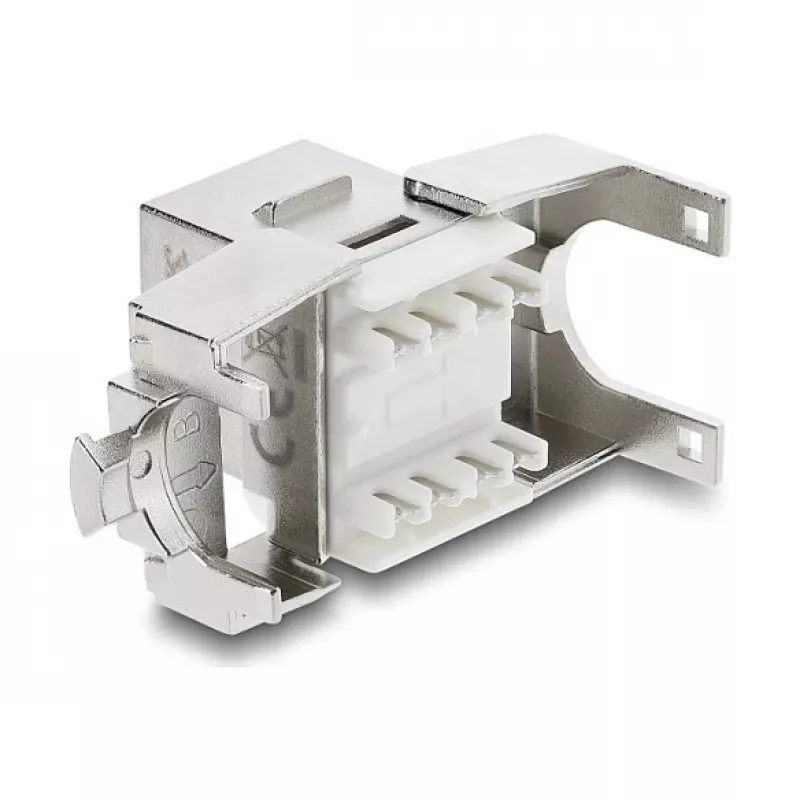

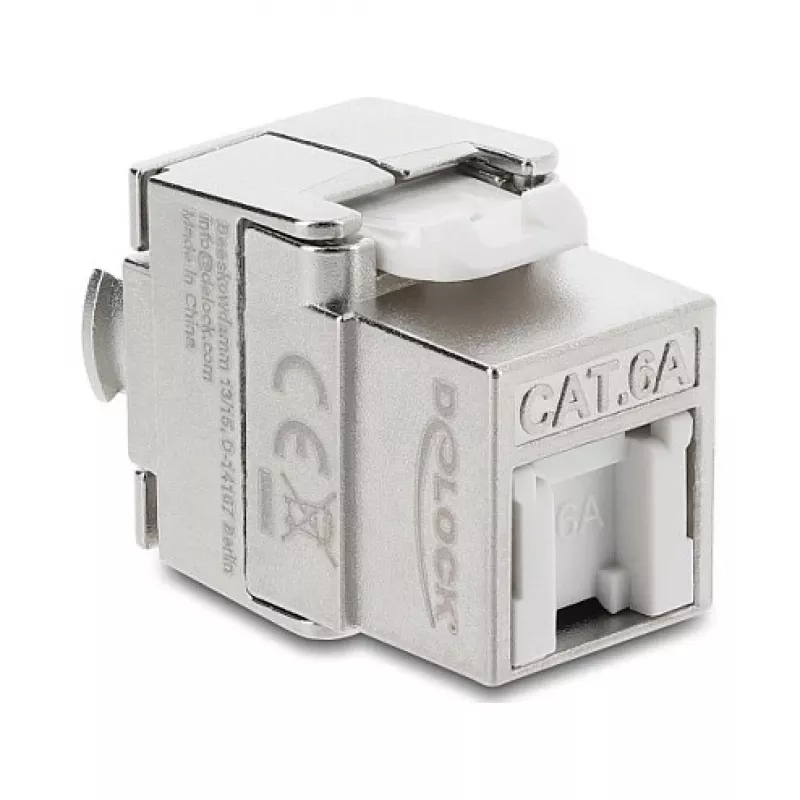

Keystone-Modul DELOCK RJ45 auf LSA Cat.6A geschirmt werkzeugfrei, flach, silber/weiß, mit Staubschutzkappe

Das DELOCK Keystone-Modul RJ45 auf LSA Cat.6A geschirmt ist ein kompakter, werkzeugfreier Steckverbinder für geschirmte Cat6A-Installationen. Es wandelt eine RJ45-Schnittstelle in einen LSA-Anschlussblock um und ermöglicht das direkte Einführen der Leiter ohne Werkzeug bei gleichzeitiger integrierter Schirmungsweiterleitung. Das Modul hat ein flaches Profil und einen Einrast-Formfaktor, der für Standard-Keystone-Gehäuse, Patchpanels und Wandanschlussdosen geeignet ist. Eine Staubschutzkappe ist im Lieferumfang enthalten, um die Kontamination zu verringern, wenn der Steckverbinder nicht verwendet wird.

Vorteile

Dieses Keystone-Modul unterstützt geschirmte Cat6A-Verkabelung und erhält die Schirmung über den Steckverbinder hinweg, was eine zuverlässige Hochfrequenz-Signalübertragung ermöglicht. Die werkzeugfreien LSA-Klemmen vereinfachen die Installation und machen Spezialwerkzeug überflüssig, während das flache Design den Platzbedarf in dicht bestückten Panel- oder Montageumgebungen minimiert. Die Staubkappe schützt die Kontakte bei Lagerung und Handhabung, und die kompakten Abmessungen machen das Gerät mit gängigen Keystone-Ausschnitten kompatibel.

Geeignet für

Wichtige Spezifikationen

Verwendung

Bereiten Sie das geschirmte Cat6A-Kabel vor, indem Sie den Außenmantel entfernen und den Beilauflitzendraht oder die Folienschirmung gemäß Ihrer Installationspraxis zurückfalten. Führen Sie die einzelnen Leiter entsprechend dem Verkabelungsschema des Kabels in die LSA-Klemmenschlitze ein und drücken Sie dann die integrierte Kappe oder den Mechanismus herunter, um die Leiter ohne Auflegewerkzeug zu fixieren. Rasten Sie das Keystone-Modul in den Keystone-Ausschnitt eines Patchpanels, einer Wandanschlussdose oder einer Unterputzdose ein, bis es einrastet. Schließen Sie den RJ45-Stecker bei Bedarf an die RJ45-Buchse an und setzen Sie die Staubkappe wieder auf, wenn der Steckverbinder nicht verwendet wird.

Empfehlungen

Verwenden Sie dieses Modul für eine gleichbleibende Leistung mit ordnungsgemäß geschirmten Cat6A-Kabeln und stellen Sie eine kontinuierliche Erdung des Kabelschirms und des Modulgehäuses sicher, wenn es in geschirmten Panels oder Metallblenden installiert wird. Überprüfen Sie vor dem Anschluss die Verdrahtungsreihenfolge und vermeiden Sie übermäßiges Biegen oder Zug am Kabel in der Nähe des Moduls, um die Signalintegrität zu erhalten.
