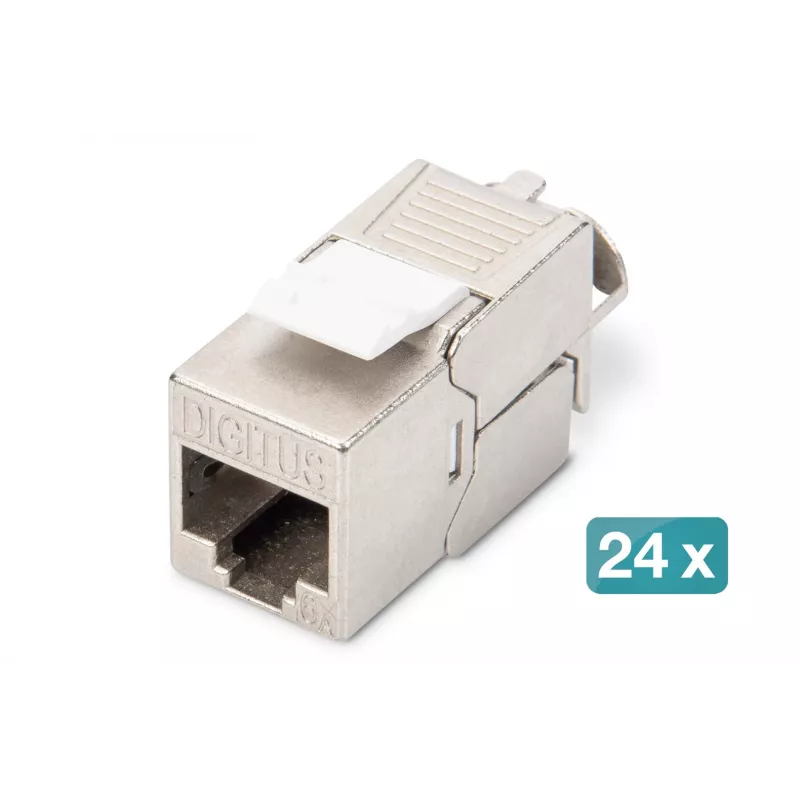

Digitus CAT 6A Keystone-Modul, geschirmt, werkzeuglos, 24er-Set (DN-93615-24)

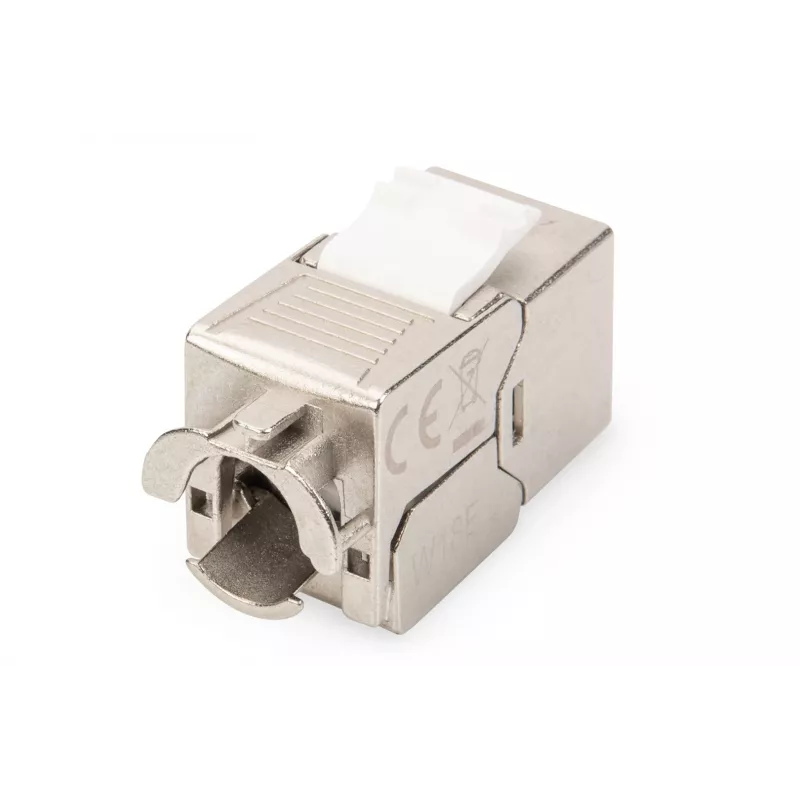

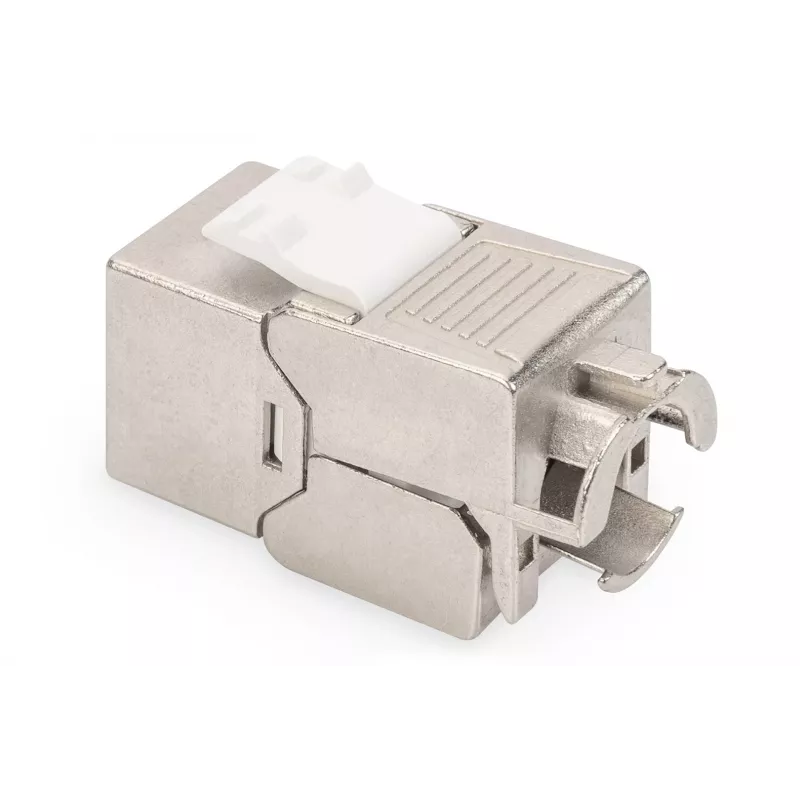

Das Digitus Keystone-Modul CAT 6A (DN-93615-24) ist ein geschirmter, werkzeugfreier Keystone-Einsatz für Hochgeschwindigkeits-Ethernet-Installationen. Es verfügt über einen LSA-Schneidklemmenanschluss, 360°-Schirmkontakt und eine Staubschutzkappe für die RJ45-Buchse. Das kompakte Gehäuse aus silberfarbenem Zink mit vernickelten Kontakten ist für die Reihenmontage (24 Module in einem 19" 1HE-Panel) und für den Einbau in modulare Unterputzdosen konzipiert und unterstützt PoE-Standards IEEE 802.3af/at/bt.

Vorteile

Dieses Keystone-Modul ermöglicht schnelle und sichere Drahtanschlüsse ohne Spezialwerkzeug, mithilfe farbcodierter LSA-Schienen gemäß EIA/TIA 568 A & B. Der 360°-Schirmkontakt und das geschirmte CAT 6A-Design verbessern den EMV-Schutz und die Signalintegrität. Die kompakten Abmessungen (14 mm Breite, 34 mm Tiefe, 20 mm Höhe) und das robuste Zinkgehäuse gewährleisten eine zuverlässige Langzeitnutzung und einfache Reihenmontage in Verteilfeldern und Unterputzdosen.

Geeignet für

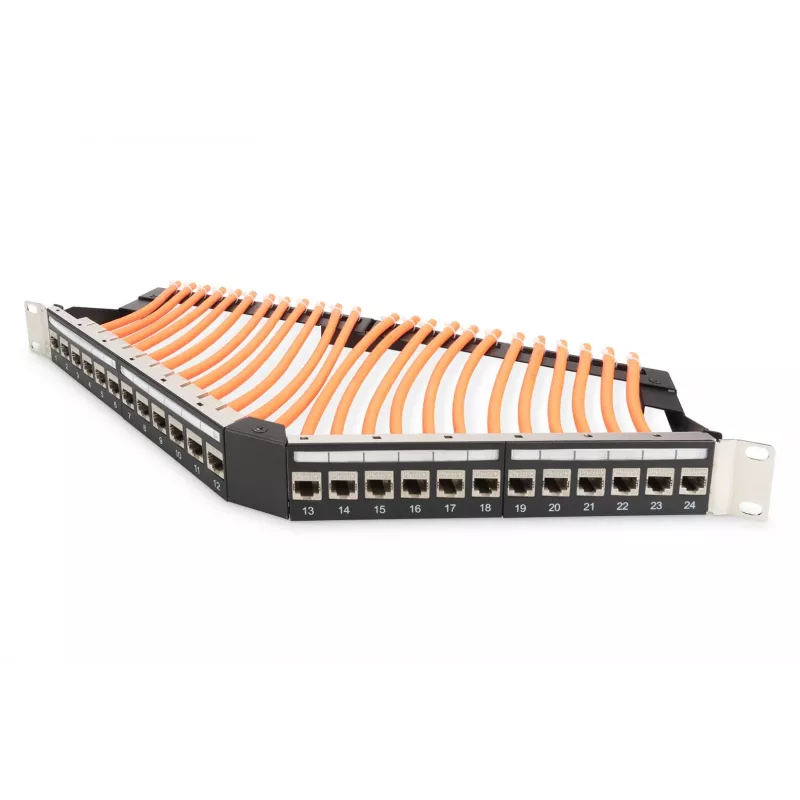

• Patchfelder und 19" 1HE-Verteilfelder (Reihenmontage)
• Modulare Unterputzdosen und Vor-Ort-Installationen (werkzeugfreie Montage)
• Hochgeschwindigkeits-Ethernet-Netzwerke, die geschirmte CAT 6A-Verbindungen erfordern
• PoE-Installationen einschließlich IEEE 802.3af, 802.3at und 802.3bt (4PPoE)

Wichtige Spezifikationen

• Modell: DN-93615-24
• Kategorie: Geschirmtes CAT 6A Keystone-Modul
• Anschlusstyp: LSA-Schneidklemme
• Schirmung: 360°-Schirmkontakt
• PoE-Unterstützung: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Gehäusematerial: Zink, Produktfarbe: Silber
• Kontakte: vernickelt
• Abmessungen (B×T×H): 14 mm × 34 mm × 20 mm
• Gewicht: 0,022 kg
• Zertifizierungen: GHMT

Verwendung

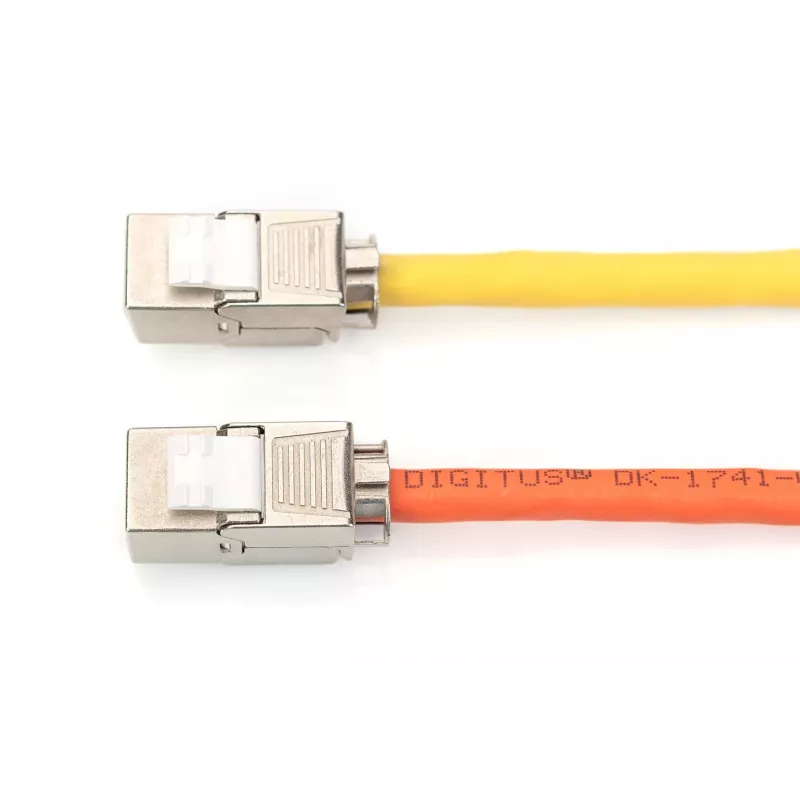

Bereiten Sie das Netzwerkkabel vor, indem Sie den Außenmantel auf die empfohlene Länge abisolieren und die Adernpaare gemäß EIA/TIA 568 A oder B an den farbcodierten LSA-Schienen ausrichten. Drücken Sie die Adern in die Schneidklemme, bis sie vollständig sitzen; ein zusätzliches Crimpwerkzeug ist nicht erforderlich. Setzen Sie das Keystone-Modul in die Aussparung des Panels oder der Unterputzdose ein, bis es einrastet, und bringen Sie die Staubschutzkappe an der RJ45-Buchse an, wenn sie nicht verwendet wird.

Empfehlungen

Für eine optimale Leistung verwenden Sie ein geschirmtes Ethernet-Kabel (FTP/STP) mit einer durchgehenden Erdverbindung zum Patchfeld oder Gehäuse. Beachten Sie die PoE-Leistungsklassenanforderungen und Kabellängenbeschränkungen für Ihre Installation. Lagern Sie die Module in einer trockenen Umgebung und vermeiden Sie mechanische Belastungen bei der Reihenmontage.
