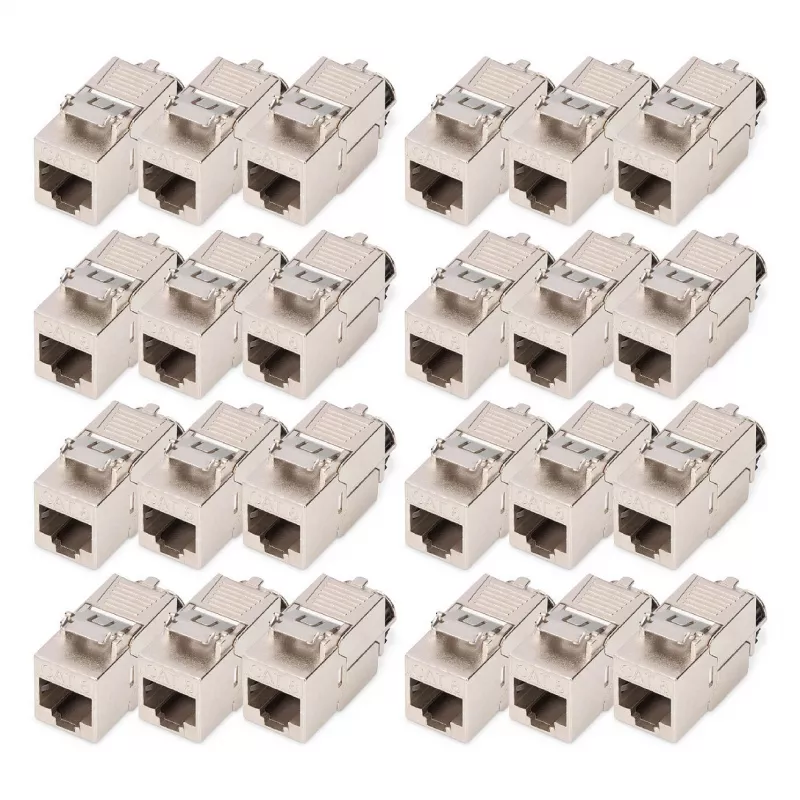

Keystone-Modul DIGITUS CAT 8.1 geschirmt, flach, RJ-45, werkzeugfreie Montage – 24 Stück

Das DIGITUS Keystone-Modul CAT 8.1 geschirmt, flach, RJ-45 (24er-Pack) ist ein werkzeugloser Keystone-Steckverbinder, der für Hochgeschwindigkeits-Ethernet-Verkabelung in Rechenzentren und strukturierten LAN-Umgebungen entwickelt wurde. Das flache RJ-45-Design und das geschirmte Gehäuse bieten Schutz vor elektromagnetischen Störungen (EMI) und unterstützen gleichzeitig die Leistung der Kategorie 8.1 für 25/40GBase-T-Verbindungen. Diese Module eignen sich für den Einbau in Keystone-Anschlussdosen, Patchpanels und 19-Zoll-1HE-Verteilerpanels, bei denen eine platzsparende, hochdichte Terminierung erforderlich ist.

Vorteile

Die geschirmte Konstruktion mit 360°-Schirmkontaktierung und vernickeltem Zinkdruckgussgehäuse gewährleistet einen gleichbleibenden EMI-Schutz und mechanische Robustheit. Die werkzeugfreie Montage und LSA-kompatible Terminierung (farbcodiert für T568A/B) beschleunigen die Installation und reduzieren den Bedarf an zusätzlichem Werkzeug. Das Modul unterstützt Hochfrequenzleistung bis 2000 MHz und 25/40GBase-T in Permanent- und Kanalverbindungen und unterstützt gleichzeitig PoE-Standards einschließlich IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE) in Permanent-Link-Konfigurationen.

Geeignet für

• Top-of-Rack- (ToR) und Middle-of-Row- (MoR) Verkabelung in Rechenzentren
• Hochdichte 19-Zoll-1HE-Patchpanels und Verteilerpanels
• Keystone-Anschlussdosen und strukturierte Verkabelungsinstallationen in Unternehmens-LANs
• Umgebungen, die EMI-Schutz für Hochgeschwindigkeitsverbindungen erfordern

Technische Spezifikationen

• Kategorie-Performance: Kategorie 8.1 / Klasse I
• Frequenzbereich: bis 2000 MHz
• Unterstützte Übertragung: 25/40GBase-T (Permanent Link bis 24 m, Kanal bis 30 m)
• Leiterbereich: AWG 22 (massiv) bis 26 (flexibel)
• Terminierungsart: Werkzeugfreie Montage mit LSA-Schneidklemme, farbcodiert für T568A/B
• PoE-Unterstützung: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE im Permanent Link)
• Gehäusematerial: Vernickelter Zinkdruckguss
• RJ45-Buchsenmaterial: ABS (UL 94V-0); Kontakte: vernickelte Phosphorbronze mit 0,5 µ Vergoldung
• Schirmung: 360°-Schirmkontaktierung; vernickelte Bronzeschirmung für RJ-45
• Leiterplatte: FR4 (UL 94V-0)
• Steckkraft: max. 30 N
• Zugbelastung zwischen Buchse und Stecker: 7,7 kg
• Betriebstemperaturbereich: -20 °C bis +70 °C
• Buchsensteckzyklen: > 750
• Klemmzyklen: > 200
• Isolationswiderstand: > 500 MΩ
• Kontaktwiderstand: < 20 mΩ
• Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Erde)
• Design: Flaches RJ-45, Keystone-Format; Packungsmenge: 24 Stück

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel auf die empfohlene Länge abisolieren, und ordnen Sie die Leiter gemäß dem gewählten T568A- oder T568B-Farbcode an. Führen Sie die Leiter in die Terminierungsfelder des Moduls ein und verwenden Sie die integrierte LSA-Schneidklemme, um die Drähte ohne zusätzliches Werkzeug zu befestigen und zu kürzen. Rasten Sie das Keystone-Modul in eine kompatible Keystone-Anschlussdose oder ein Patchpanel ein, bis es einrastet. Für Hochgeschwindigkeits-25/40GBase-T-Permanent-Link-Anwendungen beachten Sie die maximal unterstützten Verbindungslängen und befolgen Sie die Verkabelungspraktiken für Rechenzentren hinsichtlich Schirmkontinuität und Erdung.

Empfehlungen

Sorgen Sie für einen kontinuierlichen Schirmkontakt, indem Sie eine ordnungsgemäße Kabelschirmterminierung und Erdung gewährleisten. Verwenden Sie Kabeltypen und Installateure, die den Installationsrichtlinien für Kategorie 8.1 entsprechen, und überprüfen Sie die Verbindungsleistung nach der Installation mit geeigneten Zertifizierungswerkzeugen. Vermeiden Sie es, die angegebenen Permanent- und Kanalverbindungslängen für einen zuverlässigen 25/40GBase-T-Betrieb zu überschreiten.
