Keystone-Modul Alantec MB005-1 Flach Edelstahl RJ-45, Buchse, Cat6a, AWG 22/24

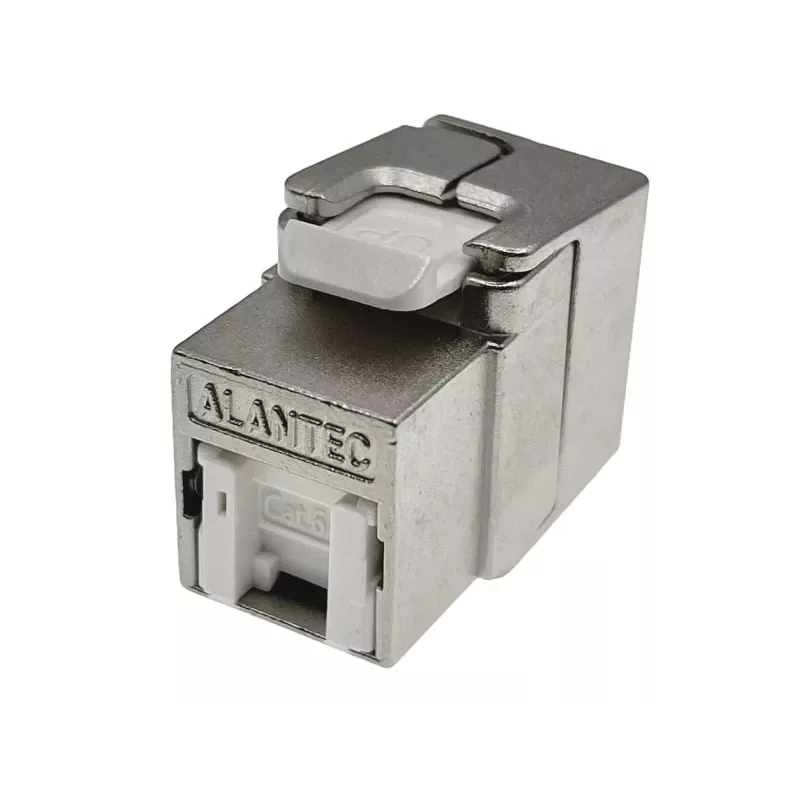

Das Alantec MB005-1 Keystone-Modul ist ein flaches, geschirmtes (STP) Kategorie-6A (10Gb) RJ-45-Übertragungsmodul aus Edelstahl. Es ist für die Inneninstallation in Teilnehmerdosen und Patchfeldern in Datenkommunikationsnetzen vorgesehen, einschließlich Orten, die elektromagnetischen Störungen ausgesetzt sind. Die Übertragungseigenschaften wurden unabhängig von INTERTEK (USA) getestet. Das Modul unterstützt sowohl werkzeuglose als auch werkzeugbasierte Anschlussarten und ist mit gängigen Montageelementen wie Hohl-Patchfeldern, Wand- und Bodendosen kompatibel.

Vorteile

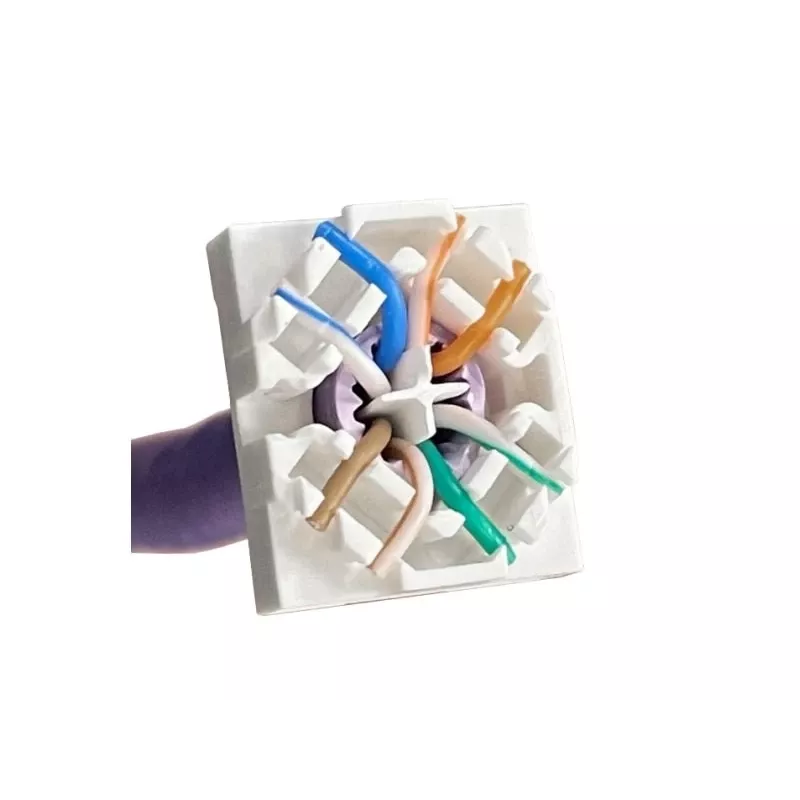

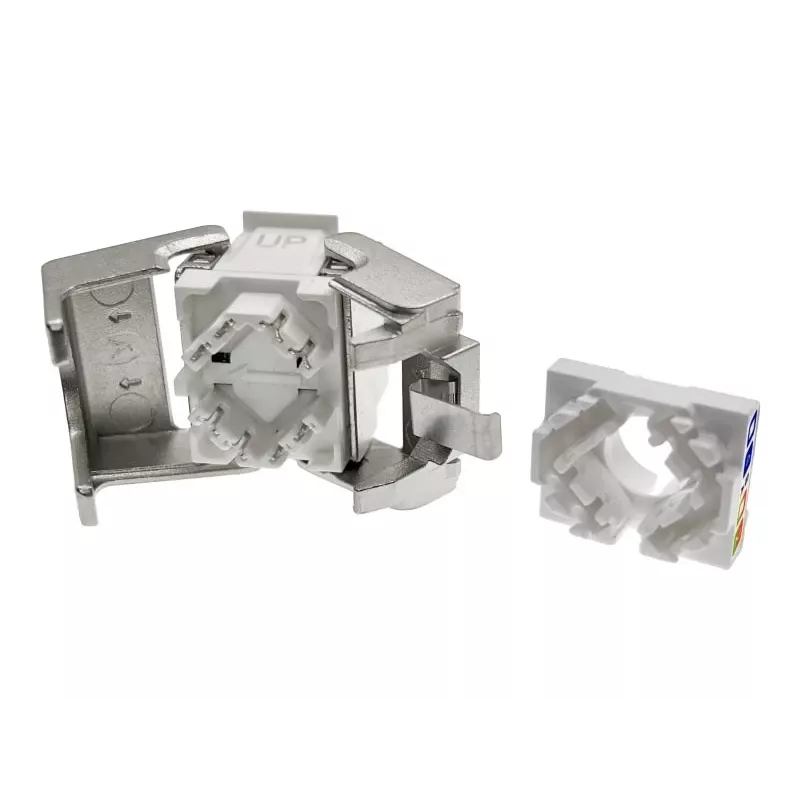

Das MB005-1 bietet eine leistungsstarke Kategorie-6A-Übertragung mit Schirmung zur Reduzierung von EMV-Einflüssen. Der werkzeuglose Anschluss schließt das Modulgehäuse in einer Bewegung über das Kabel, versiegelt gleichzeitig alle acht Leiter am IDC-Stecker und sorgt für eine gleichmäßige Klemmkraft; ein Anschluss mit Werkzeug ist ebenfalls möglich. Das flache Edelstahldesign bietet eine langlebige Konstruktion und Kompatibilität mit Standard-Keystone-Öffnungen. Ein spezielles mechanisches Design schützt das Modul vor Verformung beim Einstecken von RJ11/RJ12-Steckern, und eine integrierte versenkbare Staubschutzklappe schützt den RJ-45-Kontaktbereich. Der interne Drahtorganisator in Rautenform reduziert das Abwickeln der Leiter und verbessert die Übertragungsparameter.

Geeignet für

• Innenliegende Teilnehmerdosen und Wandplatten
• Patchfelder und Rangierfelder in Rechenzentren oder Telekommunikationsräumen
• Installationen in Umgebungen mit potenziellen elektromagnetischen Störungen (EMI)
• Schnelle Installationen, bei denen werkzeugloser Anschluss die Bereitstellung beschleunigt

Wichtige Spezifikationen

• Standard: Kategorie 6A (10Gb)
• Schirmung: STP (geschirmt)
• Stecker: RJ-45 Keystone
• Material / Farbe: Edelstahl
• Anschluss: Werkzeuglose IDC-Verbindung; unterstützt auch werkzeugbasierten Anschluss
• Getestet von: INTERTEK (USA)
• Abmessungen (B×T×H): 16,4 mm × 28,7 mm × 22,5 mm
• Verpackungseinheit: 1 Stück
• MPN: MB005-1
• EAN: 5904204402194

Verwendung

Für den werkzeuglosen Anschluss das Kabel nach üblichen Standards abisolieren, das Kabel in das Keystone-Modul einlegen und das Modulgehäuse in einer Bewegung schließen, bis es einrastet; die IDC-Kontakte verbinden alle acht Leiter gleichzeitig. Falls bevorzugt, einen kompatiblen Anschlusswerkzeug verwenden, um die werkzeugbasierte IDC-Verbindung gemäß den Anweisungen des Werkzeugherstellers durchzuführen. Das montierte Modul in eine Keystone-kompatible Öffnung in einem Patchfeld, einer Abdeckplatte oder einer Bodendose mit Standardbefestigungen einsetzen. Nach der Installation die Staubschutzklappe zurückziehen und den RJ-45-Stecker nach Bedarf einstecken.

Empfehlungen

Das Modul ist für den Innenbereich in strukturierten Verkabelungssystemen vorgesehen und sollte gemäß den geltenden Verkabelungsstandards (TIA/EIA oder ISO/IEC) und örtlichen Vorschriften installiert werden. Verwenden Sie geschirmte Kabel und ordnungsgemäße Erdung, wenn das Modul in Umgebungen mit EMV-Einflüssen eingesetzt wird, um die Kategorie-6A-Leistung zu erhalten.
