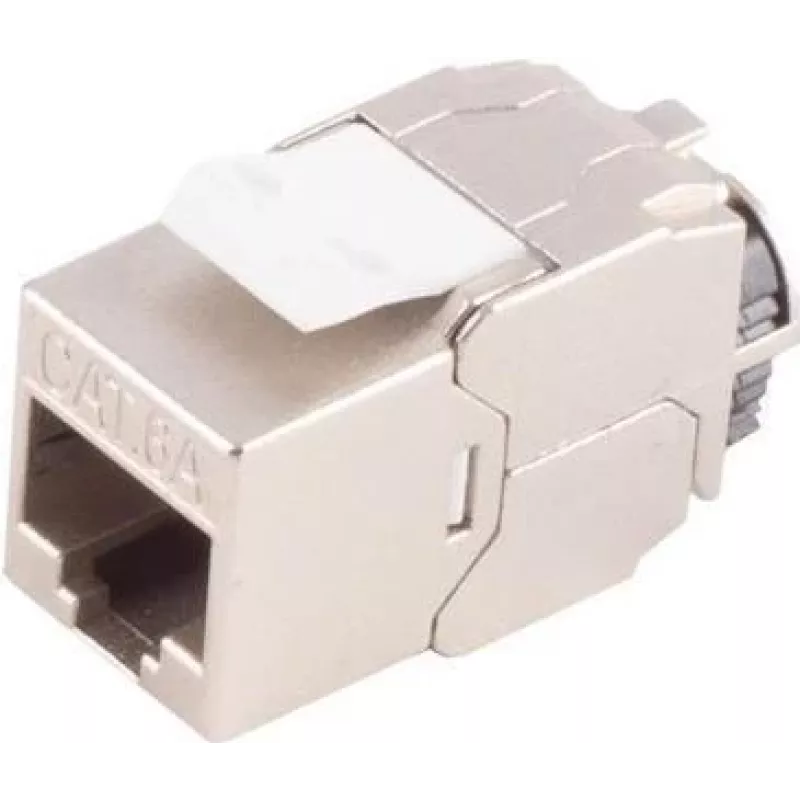

Keystone Jack ShiverPeaks Cat. 6A STP Toolless BS08-10032, RJ45 Netzwerkanschluss

ShiverPeaks Keystone Jack BS08-10032 ist ein Cat. 6A STP werkzeugfreier Keystone Jack für RJ45-Ethernet-Verbindungen. Er ist darauf ausgelegt, Category-6A-Leistung mit geschirmtem Twisted-Pair-Schutz zu unterstützen und ermöglicht zuverlässige 10-Gigabit-Ethernet-Verbindungen in geschirmten strukturierten Verkabelungsumgebungen. Das werkzeugfreie Anschlusssystem ermöglicht einen schnellen, werkzeuglosen Anschluss geschirmter Netzwerkkabel und passt in standardmäßige Keystone-Wandplatten, Patchfelder und Netzwerkdosen, die in gewerblichen und privaten Installationen verwendet werden.

Vorteile

Das werkzeugfreie Design vereinfacht die Installation, indem es Lötleistenwerkzeuge überflüssig macht und die Anschlusszeit verkürzt, während die geschirmte Konstruktion die Störfestigkeit gegen externe elektromagnetische Störungen verbessert. Das kompakte Keystone-Format gewährleistet die Kompatibilität mit Standardplatten und -feldern. Der Jack ist so konzipiert, dass er die Cat.-6A-Leistung über alle vier Paare aufrechterhält und Hochgeschwindigkeits-Ethernet-Anwendungen bis zu 10 Gbit/s unterstützt, wenn er in einem ordnungsgemäß installierten geschirmten Verkabelungssystem eingesetzt wird.

Geeignet für

• 10-Gigabit-Ethernet-Verbindungen in Büro- und Rechenzentrums-Patchbereichen
• Geschirmte strukturierte Verkabelungsinstallationen, die reduzierte EMI erfordern
• Wandplatten- und modulare Dosenabschlüsse in Gewerbegebäuden
• Private Gigabit-Netzwerke, in denen geschirmte Verkabelung verwendet wird
• Schnelle Feldanschlüsse und Netzwerk-Upgrades ohne Lötleistenwerkzeuge

Wichtige Spezifikationen

• Kategorie-Einstufung: Category 6A (Cat. 6A) Leistung
• Schirmung: Geschirmter Twisted-Pair-Schutz (STP) zur Reduzierung von EMI
• Steckertyp: RJ45-Keystone-Jack-Formfaktor für modulare Felder und Wandplatten
• Anschlussmethode: Werkzeugfreier Anschluss für schnelle Feldinstallation
• Datenraten-Unterstützung: Unterstützt Ethernet bis zu 10 Gbit/s über geschirmte Verkabelung
• Kompatibilität: Passend für standardmäßige Keystone-Öffnungen in Patchfeldern, Wandplatten und Dosen

Gebrauchsanweisung

Bereiten Sie das geschirmte Twisted-Pair-Kabel vor, indem Sie den Außenmantel entfernen und die Folien-/Geflechtsschirmung gemäß den Richtlinien des Jack-Herstellers freilegen. Ordnen Sie die einzelnen Paare in der vorgegebenen Reihenfolge an, führen Sie die Leiter in die werkzeugfreien Anschlussschlitze ein und schließen Sie die Anschlusskappe oder das Gehäuse, um die Drähte zu sichern. Stellen Sie sicher, dass die Schirmung ordnungsgemäß mit dem Metallgehäuse des Jacks oder dem Beilaufdrahtkontakt verbunden ist, um die Schirmungskontinuität zu gewährleisten. Rasten Sie den Keystone Jack in die gewählte Wandplatte oder das Patchfeld ein, bis er einrastet, und testen Sie dann die Verbindung auf Durchgang und Leistung mit geeigneten Netzwerktestgeräten.

Empfehlungen

Verwenden Sie diesen geschirmten Keystone Jack in einem vollständig geschirmten Verkabelungssystem, einschließlich geschirmter Stecker, Dosen und ordnungsgemäßer Erdung, um die angegebene Cat.-6A-Leistung zu erreichen und elektromagnetische Störungen zu reduzieren. Überprüfen Sie nach dem Anschluss die Kabelpaarzuordnung und den Durchgang und verwenden Sie einen zertifizierten Kabeltester zur 10G-Verbindungsvalidierung.
