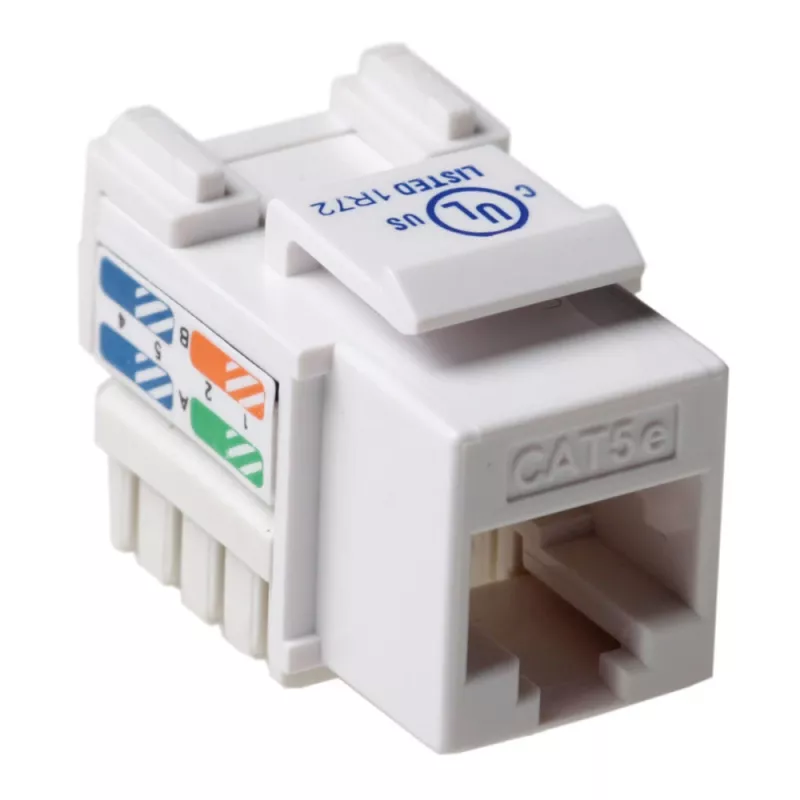

Keystone-Buchse ACT CAT5E ungeschirmt Punch Down Weiß TD5015

Die ACT CAT5E Keystone-Buchse ist ein ungeschirmter Punch-Down-Steckverbinder, der für zuverlässige Ethernet-Netzwerkverbindungen entwickelt wurde. Sie kombiniert einen RJ45-Port mit einer IDC-Punch-Down-Schnittstelle, um CAT5e-Kabel schnell zu terminieren und eine gleichbleibende Datenübertragung zu gewährleisten. Das weiße Kunststoffgehäuse fügt sich nahtlos in Patchpanels, Wanddosen und Keystone-Abdeckrahmen ein und sorgt für ein dezentes und professionelles Erscheinungsbild bei Installationen in Wohn- und Geschäftsräumen.

Vorteile

Diese Keystone-Buchse unterstützt CAT5e-Leistungsparameter für typische 100BASE-TX- und 1000BASE-T-Netzwerke bei fachgerechter Installation und ermöglicht so eine zuverlässige Datenübertragung für alltägliche Netzwerkanforderungen. Das ungeschirmte Design vereinfacht die Handhabung und reduziert die Kosten in Umgebungen, in denen kein zusätzlicher EMI-Schutz erforderlich ist. Die IDC-Terminierung macht Löten oder Crimpwerkzeuge überflüssig und sorgt für eine gleichmäßige Paarausrichtung und sichere Verbindungen. Die standardmäßige RJ45-Buchse gewährleistet Kompatibilität mit gängigen Ethernet-Kabeln und Modulen.

Geeignet für

• Heimnetzwerk-Wandplatten und Patchpanels
• Strukturierte Verkabelung in kleinen Büros und SOHOs
• Datenanschlussdosen für Desktops, Drucker und IP-Telefone
• Keystone-Panels und -Abdeckrahmen für Nachrüstung oder Neubau

Wichtige Spezifikationen

• Kategorie: CAT5e ungeschirmte Keystone-Buchse
• Steckverbindertypen: RJ45-Buchse und IDC-Punch-Down-Kontakte
• Anzahl der Ports: Einzelportmodul
• Anschlussart: 110/IDC Punch-Down
• Farbe: Weißes Kunststoffgehäuse
• Montageformat: Keystone-kompatibel für Standard-Wandplatten und Patchpanels
• Kabelkompatibilität: 4-paariges UTP/CAT5e Twisted-Pair-Kabel

Verwendung

Bereiten Sie das CAT5e-Kabel vor, indem Sie den Außenmantel abisolieren, um die vier verdrillten Paare freizulegen, und entdrillen Sie jedes Paar nur so weit wie nötig für die Terminierung. Befolgen Sie den auf der Keystone-Buchse aufgedruckten Farbcode, um die Drahtpaare in den IDC-Schlitzen anzuordnen, und verwenden Sie dann ein Punch-Down-Werkzeug, um jeden Leiter fest in die IDC-Kontakte zu setzen. Schneiden Sie überschüssigen Draht bündig mit dem Gehäuse ab. Rasten Sie die Keystone-Buchse in eine kompatible Wandplatte oder ein Patchpanel ein, bis sie einrastet, und testen Sie die terminierte Verbindung mit einem Netzwerktester, um Durchgang und Paarintegrität zu prüfen.

Empfehlungen

Verwenden Sie diese ungeschirmte CAT5e Keystone-Buchse in Umgebungen mit minimalen elektromagnetischen Störungen; in Bereichen mit höherer EMI oder bei der Verlegung von Kabeln in der Nähe elektrischer Geräte sollten Sie eine geschirmte Alternative in Betracht ziehen. Befolgen Sie stets die bewährten Verfahren der strukturierten Verkabelung: Halten Sie den richtigen Biegeradius ein, trennen Sie Strom- und Datenleitungen und testen Sie jede Verbindung nach der Installation, um eine zuverlässige Netzwerkleistung zu gewährleisten.
