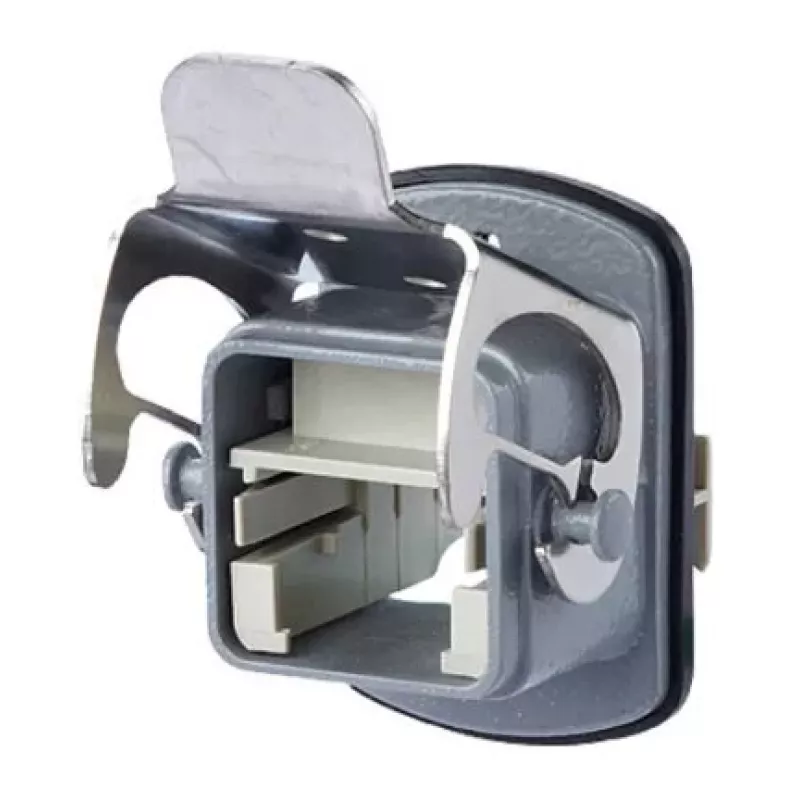

Kabelverschraubung BTR NETCOM 1401063300ME Grau Metall

Die BTR NETCOM 1401063300ME graue Metall-Kabelverschraubung ist ein industriegeeignetes Flanschgehäuse für den Einsatz mit E-DAT Industry Flanscheinsätzen. Es verfügt über eine Klemmverriegelung nach IEC 61076-3-106 Variante 5 und bietet IP67-Schutz, um Steckverbinder gegen Staub und Wasser abzudichten. Das Gehäuse bietet verbesserte chemische Beständigkeit und Langlebigkeit, eine UL 94V-0-Entflammbarkeitsklasse und ermöglicht die Erdung eines RJ45-Einsatzes über 2,8-mm-Kontaktstifte. Die Befestigung erfolgt mit zwei M3-Schrauben (nicht im Lieferumfang enthalten).

Vorteile

Dieses Metallgehäuse bietet zuverlässigen mechanischen Schutz und erhöhte Langlebigkeit für industrielle Steckverbinderinstallationen. Das IP67-zertifizierte Gehäuse gewährleistet zuverlässige Abdichtung in rauen Umgebungen, während die verbesserte Chemikalienbeständigkeit und die UL 94V-0-Entflammbarkeitsklasse die Sicherheit und Eignung für industrielle Anwendungen erhöhen. Das Design unterstützt die Erdung von RJ45-Einsätzen und ist mit einer Reihe von E-DAT Industry Einsätzen kompatibel.

Geeignet für

• Industrielle Ethernet-RJ45-Feldsteckverbinderinstallationen (T568A, T568B oder Profinet)
• RJ45-Koppler- und USB-Koppleranwendungen mit E-DAT Industry Einsätzen
• Außen- und raue Umgebungskabeleinführungen, die IP67-Schutz erfordern
• Anwendungen, die Metallgehäuse mit Erdungsmöglichkeit benötigen

Wichtige Spezifikationen

• Modell: BTR NETCOM 1401063300ME
• Material: graues Metallgehäuse
• Schutzart: IP67
• Flanschverriegelung: Klemmverriegelung nach IEC 61076-3-106 Var. 5
• Entflammbarkeit: UL 94V-0
• Erdung: möglich am RJ45-Einsatz über 2,8-mm-Kontaktstifte
• Befestigung: Standardbefestigung mit zwei M3-Schrauben (Schrauben nicht enthalten)
• Kompatibel mit: E-DAT Industry RJ45-Feldsteckereinsätzen, RJ45-Kopplereinsätzen, USB-Kopplereinsätzen
• Hersteller: BTR; MPN: 1401063300ME; EAN: 4250184114222

Anwendung

Montieren Sie das Flanschgehäuse an der vorgesehenen Platinenaussparung und befestigen Sie es mit zwei M3-Schrauben (nicht mitgeliefert). Setzen Sie den entsprechenden E-DAT Industry Flanscheinsatz (RJ45-Feldstecker, RJ45-Koppler oder USB-Koppler) in das Gehäuse ein und verriegeln Sie ihn gemäß der Klemmverriegelungsspezifikation. Wenn Sie einen RJ45-Einsatz verwenden, der Erdung erfordert, schließen Sie die Erdung über die am Einsatz vorhandenen 2,8-mm-Kontaktstifte an. Stellen Sie sicher, dass die Dichtungen korrekt sitzen, um den IP67-Schutz aufrechtzuerhalten, bevor Sie die Baugruppe Staub oder Wasser aussetzen.

Empfehlungen

Verwenden Sie nur kompatible E-DAT Industry Einsätze und M3-Befestigungsschrauben der richtigen Länge, um eine Beschädigung des Gehäuses oder eine Beeinträchtigung der IP67-Dichtung zu vermeiden. Überprüfen Sie bei Bedarf die ordnungsgemäße Erdung und befolgen Sie die geltenden Installationsnormen für industrielle Steckverbinder.
