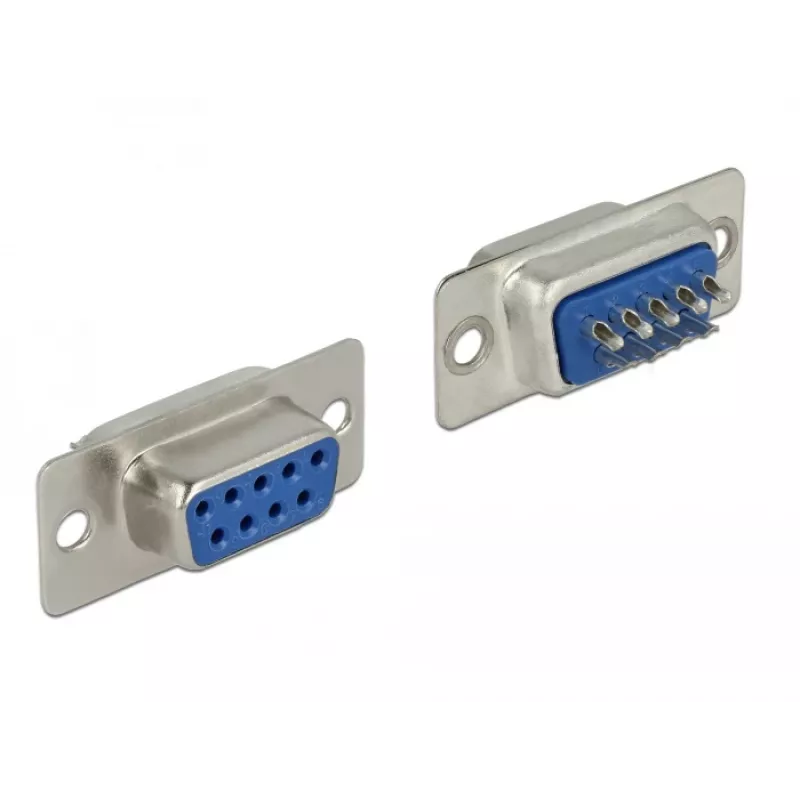

Kabelverbinder DeLOCK 65882 Sub-D 9-polig Blau Silber

Der DeLOCK 65882 Kabelverbinder ist eine kompakte Sub-D 9-polige Buchse, die zum Anlöten an ein Kabel vorgesehen ist. In Blau und Silber ausgeführt, misst sie 31 mm (Breite) × 15 mm (Tiefe) × 12,5 mm (Höhe) und wird in einer Polybeutelverpackung geliefert, was eine platzsparende und einfach zu handhabende Lösung für elektronische Verbindungen bietet.

Vorteile

Diese Sub-D 9-polige Buchse bietet eine standardmäßige Pinbelegung für serielle und allgemeine Signalverbindungen, eine kompakte Grundfläche, die für enge Baugruppen geeignet ist, und eine langlebige Metall-/Kunststoffausführung in Blau und Silber. Der Verbinder ist zum direkten Anlöten an Kabelleiter vorgesehen und ermöglicht eine zuverlässige elektrische Kontaktierung und mechanische Stabilität bei ordnungsgemäßer Montage.

Geeignet für

• Anlöten an Kabelenden für serielle Schnittstellen
• Reparatur oder kundenspezifische Montage von Geräten mit Sub-D 9-poligen Verbindungen
• Prototyping und kleine Elektronikprojekte, die eine Sub-D 9-Buchse benötigen

Wichtige Spezifikationen

• Typ: Sub-D 9-polig, Buchse
• Abmessungen: 31 mm (B) × 15 mm (T) × 12,5 mm (H)
• Farbe: Blau, Silber
• Verpackung: Polybeutel
• Marke / MPN: DELOCK / 65882
• EAN: 4043619658824

Anwendung

Bereiten Sie das Kabel vor, indem Sie die äußere Isolierung entfernen und die Leiterenden entsprechend verzinnen. Richten Sie jeden Leiter aus und löten Sie ihn an den entsprechenden Pin der Sub-D 9-poligen Buchse gemäß der Standard-Pinbelegung für Ihre Anwendung. Überprüfen Sie nach dem Löten alle Verbindungen auf gute Benetzung und keine Lötbrücken. Montieren Sie eventuell vorhandene Gehäuseteile und befestigen Sie den Verbinder bei Bedarf am Kabel oder an der Platte.

Empfehlungen

Verwenden Sie geeignete Lötausrüstung und treffen Sie ESD-Vorsichtsmaßnahmen; überprüfen Sie die korrekte Pinbelegung vor dem Löten, um Anschlussfehler zu vermeiden. Sorgen Sie für eine Zugentlastung des Kabels, um mechanische Belastungen der Lötstellen zu verhindern.
