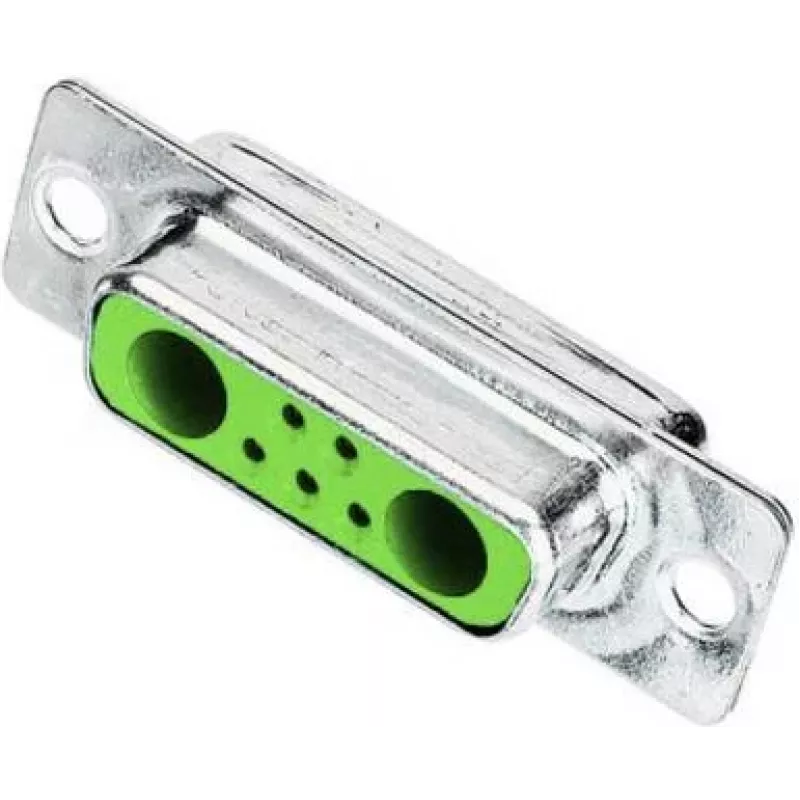

Kabelverbinder D-Sub 2 Harting 09 69 201 5072 Grün Metallic

Der Harting 09 69 201 5072 ist ein D-Sub 2 Kabelverbinder, Buchse, mit Lötkelchanschluss, ausgelegt für 5 A. Er verfügt über fünf Hauptkontakte plus zwei zusätzliche Spezialkontakte und eine grün-metallische Oberfläche. Das Gehäuse kombiniert thermoplastischen Polyester (glasfaserverstärkt) und Stahl mit verzinnten Kontakten aus Kupferlegierung. Der Verbinder ist RoHS-konform und mit ca. 7,75 g leicht, geeignet für zuverlässige Signal- und Schwachstromverbindungen in kompakten Baugruppen.

Vorteile

Dieser D-Sub 2 Verbinder bietet eine kompakte Buchsen-Schnittstelle mit Lötkelchanschluss, die eine sichere Drahtbefestigung und einen zuverlässigen elektrischen Kontakt bis 5 A ermöglicht. Das glasfaserverstärkte Polyestergehäuse sorgt für mechanische Festigkeit und Temperaturbeständigkeit, während die verzinnten Kupferlegierungskontakte die Leitfähigkeit und Korrosionsbeständigkeit verbessern. Die zwei zusätzlichen Spezialkontakte erhöhen die Verdrahtungsflexibilität für Hilfssignale oder Erdung.

Geeignet für

• Signalübertragung und Schwachstromverbindungen bis 5 A
• Kompakte elektronische Baugruppen und Instrumententafeln
• Individuelle Verkabelung und Kabelbäume, die Lötkelchanschlüsse erfordern
• Anwendungen, die einen kleinen D-Sub-Buchsenverbinder mit Zusatzkontakten benötigen

Technische Spezifikationen

• Hersteller: Harting
• Hersteller-Teilenummer (MPN): 09 69 201 5072
• EAN: 2050006145272
• Steckertyp: D-Sub 2, Buchse
• Anschluss: Lötkelch
• Nennstrom: 5 A
• Kontakte: 5 Haupt- + 2 Spezialkontakte
• Kontaktmaterial: Kupferlegierung, verzinnt
• Gehäusematerial: Thermoplastischer Kunststoff (glasfaserverstärkter Polyester) und Stahl
• Farbe/Oberfläche: Grün Metallic
• Konformität: RoHS
• Gewicht: ~7,75 g

Verwendung

Bereiten Sie die Drähte vor, indem Sie die Isolierung auf die für die Lötkelche empfohlene Länge abisolieren. Führen Sie jeden Leiter in seinen Lötkelch ein und verlöten Sie ihn, um eine sichere elektrische Verbindung herzustellen. Achten Sie auf die korrekte Ausrichtung des D-Sub-Buchsengehäuses beim Einbau in eine Platte oder beim Zusammenstecken mit einem Stecker. Überprüfen Sie nach dem Löten die Lötstellen auf kalte Lötstellen oder Brücken und sichern Sie das Gehäuse gemäß den Montageanweisungen des Geräts.

Empfehlungen

Verwenden Sie geeignete Löttemperatur und Flussmittel für verzinnte Kupferkontakte, vermeiden Sie übermäßige mechanische Beanspruchung der Anschlussdrähte nach dem Löten und stellen Sie sicher, dass der Stromkreis den Nennstrom von 5 A nicht überschreitet. Für langfristige Zuverlässigkeit schützen Sie die Verbindungen vor korrosiven Umgebungen und befolgen Sie die Handhabungsrichtlinien von Harting für D-Sub-Steckverbinder.
