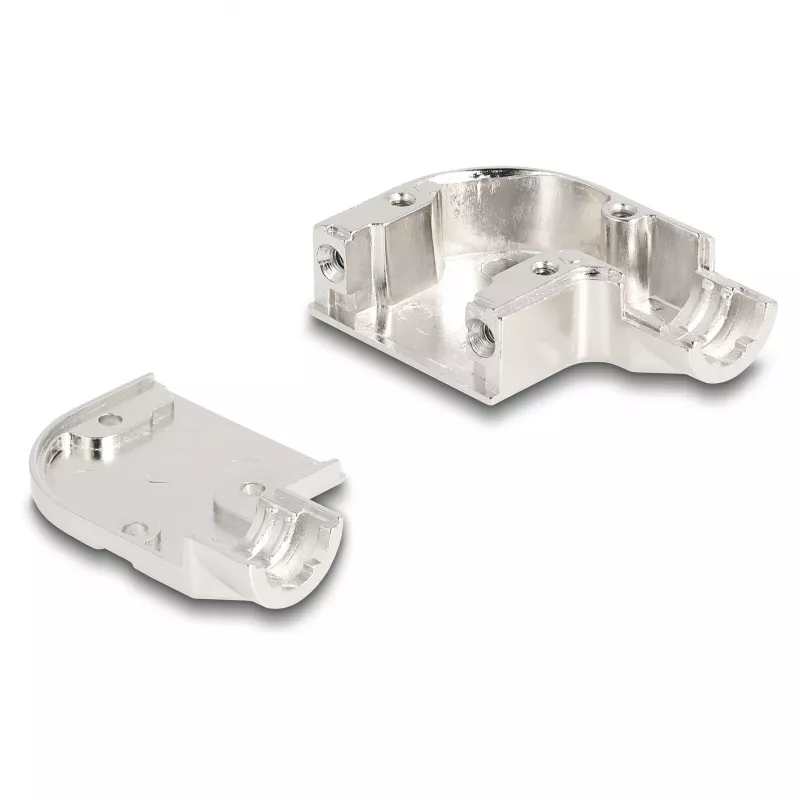

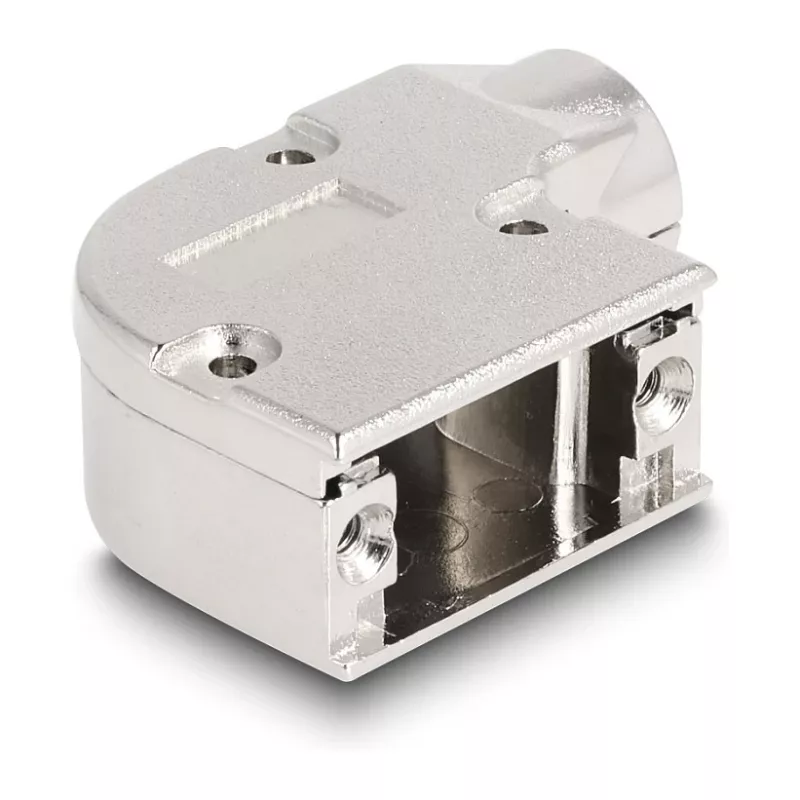

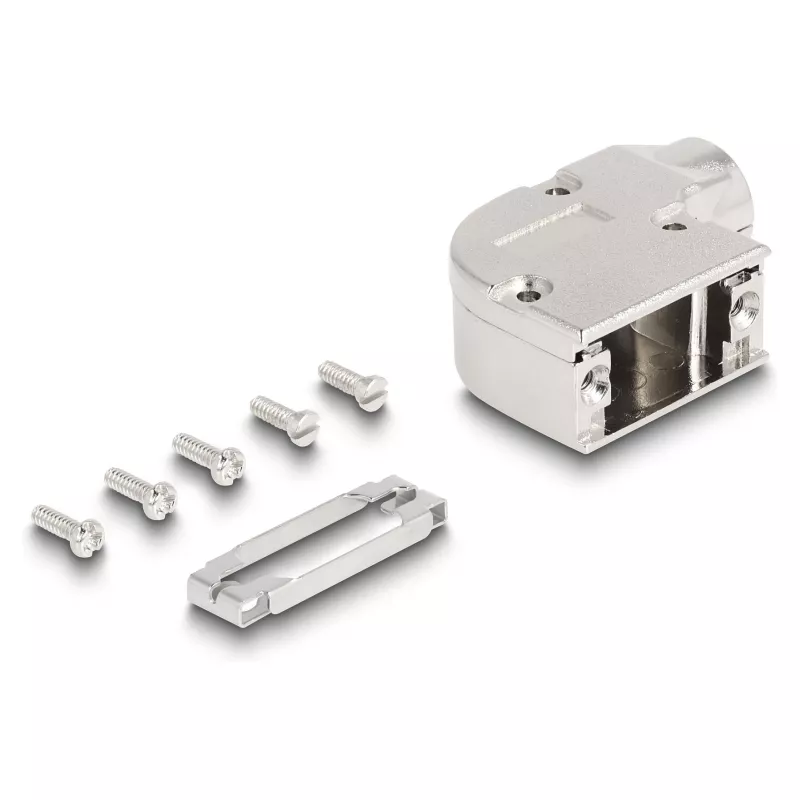

Kabeltülle DELOCK D-Sub Gehäuse für 9-polig Stecker/Buchse mit Metallwinkel 90° abgewinkelt, silber, 33×47×16 mm

DELOCK D-Sub Gehäuse für 9-polig Stecker/Buchse mit Metallwinkel 90° abgewinkelt, silber, 33×47×16 mm ist eine Kunststoff-Kabeltülle, die dazu dient, standardmäßige 9-polige D-Sub-Steckverbinder zu umschließen und zu schützen. Das Gehäuse nimmt sowohl männliche als auch weibliche D-Sub-9-Steckverbinder auf und verfügt über einen rechtwinkligen (90°) Metallwinkel, um den Steckverbinder an Platten oder Kabelkonfektionen zu befestigen. Seine kompakten Abmessungen (33 × 47 × 16 mm) und die silberne Oberfläche bieten mechanischen Grundschutz und schützen vor Staub und mechanischer Beanspruchung von Kabel und Kontakten.

Vorteile

Das Gehäuse bietet eine einfache Möglichkeit, Steckverbinderkontakte zu schützen und die Zugentlastung für serielle oder VGA-ähnliche D-Sub-Verbindungen zu verbessern, ohne den Steckverbinderkörper zu verändern. Die Kunststoffkonstruktion hält das Gewicht niedrig, während der integrierte Metallwinkel bei Bedarf zuverlässige Befestigungs- und Erdungsoptionen bietet. Als Einzeleinheit geliefert, passt das Zubehör auf gängige 9-polige D-Sub-Steckverbinderbaugruppen und vereinfacht die DIY-Montage oder Reparaturen vor Ort.

Geeignet für

• Schutz von 9-poligen D-Sub-Steckverbindern für serielle oder VGA-ähnliche Verbindungen in der Elektronik- und Industriekabeltechnik
• DIY-Montage und Reparatur von D-Sub-Kabelkonfektionen
• Plattenmontage oder Sicherung von Steckverbindern mit einem 90°-Metallwinkel in Gerätegehäusen
• Verbesserung der Zugentlastung für Kabel und Verringerung der Kontaktbelastung durch Schmutz

Technische Daten

• Kompatible Steckverbinder: 9-polig D-Sub (Stecker und Buchse)
• Material: Kunststoffgehäuse mit Metallwinkel
• Winkelausrichtung: 90° abgewinkelter Metallwinkel zur Befestigung an Platten oder Kabelkonfektionen
• Oberfläche: silber
• Abmessungen: 33 × 47 × 16 mm (Länge × Breite × Höhe)
• Verpackung: Einzelstück

Verwendung

Zerlegen Sie das D-Sub-Gehäuse, falls es aus mehreren Teilen besteht, positionieren Sie den Steckverbinder so im Gehäuse, dass die Kontaktstifte mit der Öffnung ausgerichtet sind, und befestigen Sie den Metallwinkel mit den entsprechenden Schrauben an der Platte oder Kabelkonfektion. Stellen Sie sicher, dass das Kabel korrekt sitzt, um eine Zugentlastung zu gewährleisten, und dass die Gehäuseteile vollständig geschlossen sind, um die Kontakte zu schützen. Überprüfen Sie die mechanische Stabilität und den einwandfreien Sitz des Steckverbinders mit seinem Gegenstück nach der Installation.

Empfehlungen

Verwenden Sie das Gehäuse in Umgebungen, in denen mechanischer Schutz und grundlegende Staubabschirmung erforderlich sind; vermeiden Sie extreme Temperaturen oder Chemikalien, die den Kunststoff angreifen könnten. Zur optimalen Erdung befestigen Sie den Metallwinkel an einer leitenden Oberfläche und verwenden Sie geeignete Schrauben. Prüfen Sie vor der Endmontage die Kompatibilität mit den spezifischen Abmessungen Ihres D-Sub-Steckverbindergehäuses.
