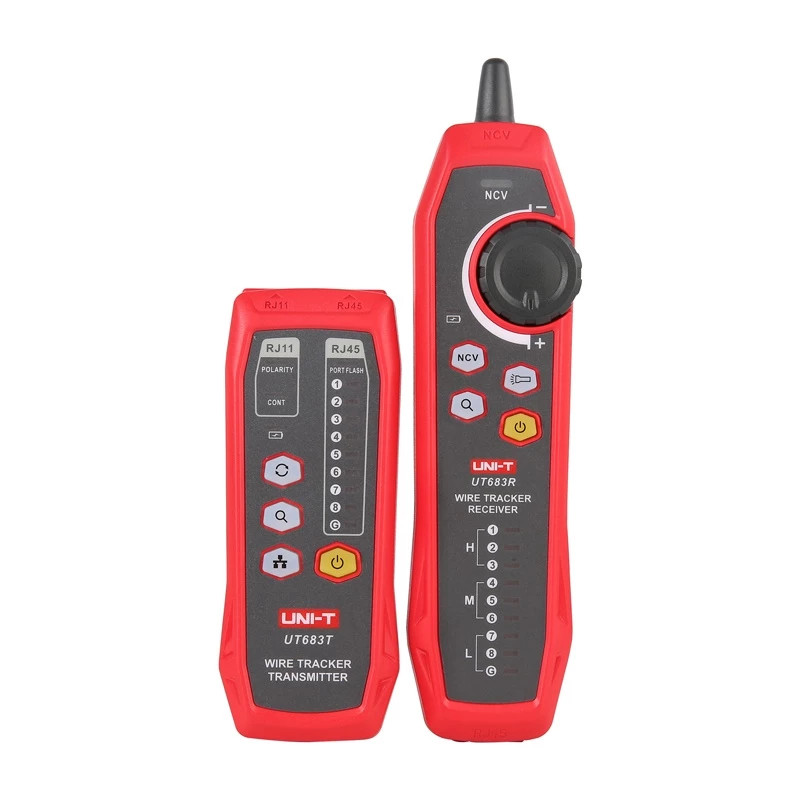

UNI-T UT683KIT digitaler Kabelortungsgerät
Der UNI-T UT683KIT digitale Kabelortungsgerät ist ein zuverlässiges Diagnosewerkzeug, das die Funktionen eines Senders und eines Empfängers vereint und eine schnelle und präzise Ortung von Kabelverläufen in Niederspannungsinstallationen ermöglicht. Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet es eine hohe Störfestigkeit und automatische Erkennung von Fehlern wie Kurzschlüssen, Unterbrechungen oder falscher Polarität. Es ist eine professionelle Lösung, die die Arbeit von Installateuren, Servicetechnikern und Elektrikern erheblich beschleunigt und erleichtert.
Präzise Kabel- und Fehlerdiagnose
Der UT683KIT kann schnell ein Kabel in einem Bündel lokalisieren und die Position eines Fehlers genau bestimmen – selbst bei Kabellängen über 3.000 Metern (bei RJ11). Er ermöglicht auch die Überprüfung der Kabeldurchgängigkeit und das Testen auf Kurzschluss oder Unterbrechung (bis zu 10 kΩ) sowie die Identifizierung der Polarität. Eine Portbeleuchtungsfunktion erleichtert zudem die Überprüfung korrekter Verbindungen.
Sicherer Betrieb mit Niederspannungsinstallationen
Der UT683KIT ist für den Betrieb mit Installationen bis 60V DC ausgelegt. Darüber hinaus ist der Empfänger mit einer NCV-Funktion (berührungslose Spannungsprüfung) ausgestattet, die die Sicherheit bei der Nutzung erhöht. Eine praktische 3,5-mm-Kopfhörerbuchse ermöglicht das bequeme Abhören des Signals unter schwierigen Bedingungen, und eine Niedrigstromanzeige informiert rechtzeitig über den Ladebedarf.
Ergonomie und Leistung in kompaktem Format
Das Set besteht aus einem leichten Sender (95 g) und einem robusten Empfänger (127 g), die dank ihrer kompakten Abmessungen perfekt in der Hand liegen. Die eingebauten 1050 mAh Lithium-Ionen-Akkus ermöglichen mehr als 8 Stunden Senderbetrieb und mehr als 5 Stunden Empfängerbetrieb – genug für einen ganzen Tag Feldmessungen. Das gesamte Gerät wird in einer praktischen Tragetasche geliefert.
Lieferumfang
- UT683KIT Sender und Empfänger
- USB-Ladekabel
- RJ11-Testkabel mit Krokodilklemmen
- RJ45-Testkabel
- RJ11-Testkabel
- Bedienungsanleitung (Englisch)
- Tragetasche
- Originalverpackung (Geschenkbox)
| Hersteller | Uni-T |
|---|---|
| Herstellercode | UT683KIT |
| Zertifizierungen | CE, RoHS |
| Stromversorgung | 1050 mAh Lithium-Ionen-Akku |
| Port-Beleuchtung (Sender) | Ja |
| Kabelverfolgung (Sender) | Ja |
| Leitungszuordnung (Sender) | Ja |
| Unterbrechungs-/Kurzschlusstest (Sender) | Bis zu 10 kΩ |
| Polaritätstest (Sender) | Ja |
| Sender-Betriebszeit | >8 Stunden |
| Kabelverfolgung (Empfänger) | RJ11 >3000 m; RJ45 >100 m |
| NCV-Funktion (Empfänger) | Ja |
| Kopfhöreranschluss (Empfänger) | 3,5 mm |
| Niedrigstromanzeige | Ja |
| Empfänger-Betriebszeit | >5 Stunden |
| Abmessungen Sender | 130 × 51 × 28 mm |
| Abmessungen Empfänger | 197 × 48 × 34 mm |
| Gewicht Sender | ca. 95 g |
| Gewicht Empfänger | ca. 127 g |
Anwendung
Schließen Sie den Sender an die
