Kabeleinführungszubehör EFB Elektronik 46085.1

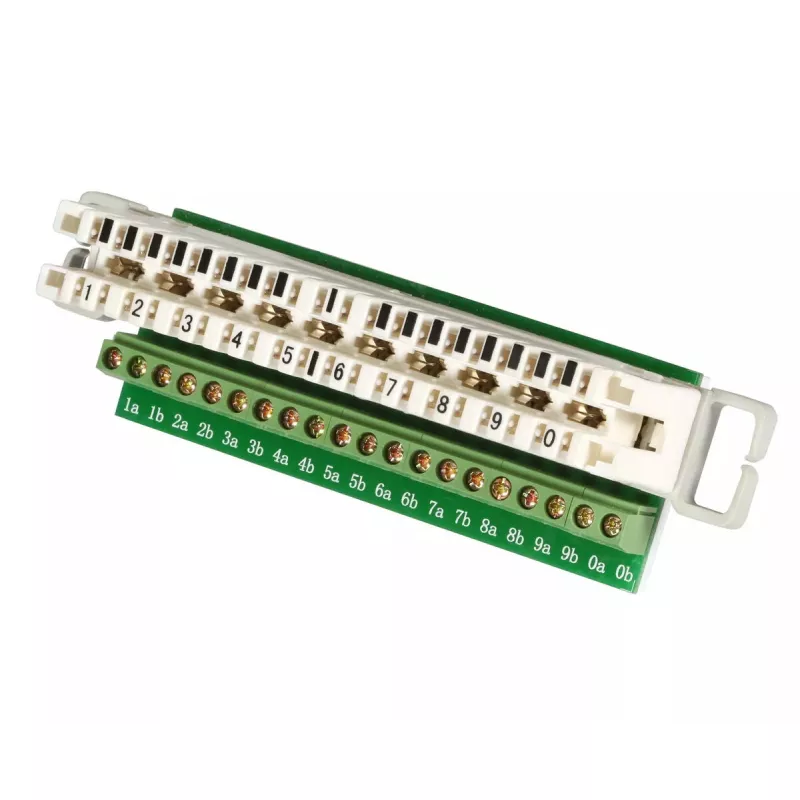

Das EFB Elektronik 46085.1 Kabeleinführungszubehör ist ein Rückwand-Trennmodul, das für LSA-Rückwandrahmen und -kanäle entwickelt wurde. Es bietet eine kompakte und zuverlässige Kabeleinführungslösung mit einem 20-Schraub-Kontaktblock auf der Rangierseite, geeignet für Leiter bis 2,5 mm² und einer Modulbreite, die einer 96-mm-Frontplatten- oder Rahmenöffnung entspricht.

Vorteile

Dieses Trennmodul bietet sicheren Schraubanschluss für bis zu 20 Leiter, Kompatibilität mit standardmäßigen LSA-Rückwandrahmen und -kanälen sowie eine robuste Konstruktion, die für wiederholtes Verbinden und Trennen ausgelegt ist. Die Leiterkapazität von 2,5 mm² unterstützt gängige Leitungsquerschnitte, die in Telekommunikations- und Steuerungsinstallationen verwendet werden.

Geeignet für

• Kabeleinführung und -führung in LSA-Rückwandrahmen und -kanälen
• Telekommunikations- und Netzwerkschränke, bei denen Schraubtrennung erforderlich ist
• Schalttafeln und elektrische Installationen mit Leitern bis 2,5 mm²

Wichtige Spezifikationen

• Marke: EFB Elektronik
• Hersteller-Teilenummer (MPN): 46085.1
• EAN: 4049759070434
• Typ: Rückwand-Trennmodul für LSA-Rahmen/-Kanäle
• Kontaktseite: Rangierseite mit 20 Schraubkontakten
• Leiterkapazität: bis 2,5 mm²
• Modulbreite: 96 mm (Frontplatten-/Rahmenbreite)

Anwendung

Installieren Sie das Modul in einen kompatiblen LSA-Rückwandrahmen oder -kanal, indem Sie es mit dem Rahmenschlitz ausrichten und gemäß den Anweisungen des Rahmenherstellers befestigen. Führen Sie abisolierte Leiter in die rangierseitigen Schraubkontakte ein und ziehen Sie die Schrauben mit dem empfohlenen Drehmoment an, um eine sichere Verbindung herzustellen. Verwenden Sie die Trennfunktion nach Bedarf, um Stromkreise während Wartungs- oder Umkonfigurationsarbeiten zu isolieren.

Empfehlungen

Das Modul ist für den Innenbereich in Geräteracks und Gehäusen vorgesehen. Stellen Sie sicher, dass die Leiter auf die richtige Länge abisoliert und die Schrauben mit geeigneten Drehmomentwerten angezogen werden. Überprüfen Sie vor der Installation die Kompatibilität mit dem spezifischen LSA-Rückwandrahmenmodell und beachten Sie die geltenden elektrischen Sicherheitsstandards bei Installation und Wartung.
