Kabeladapter/Buchsenwechsler DeLOCK 66167

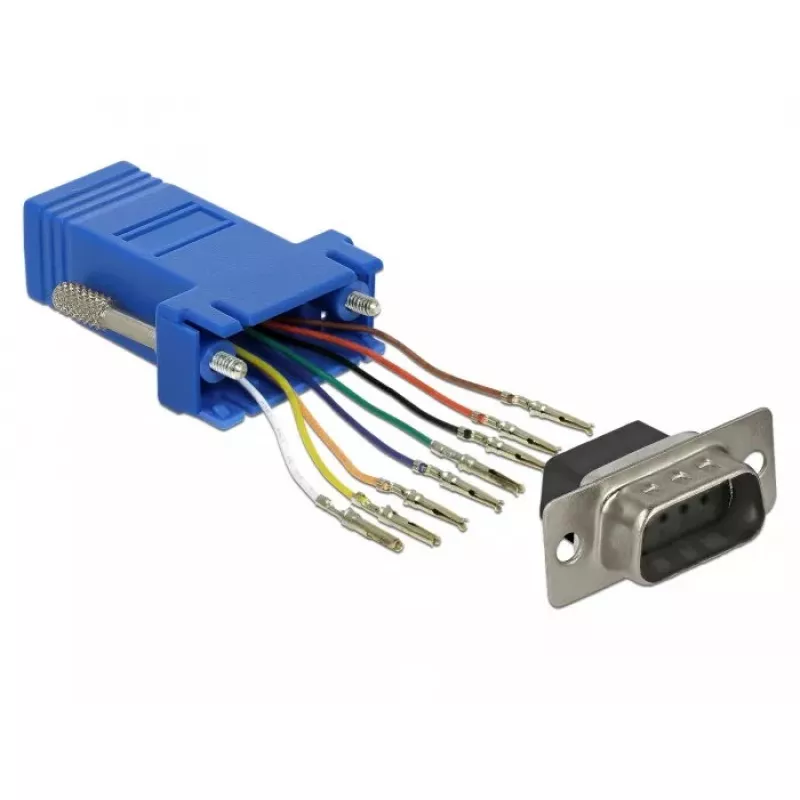

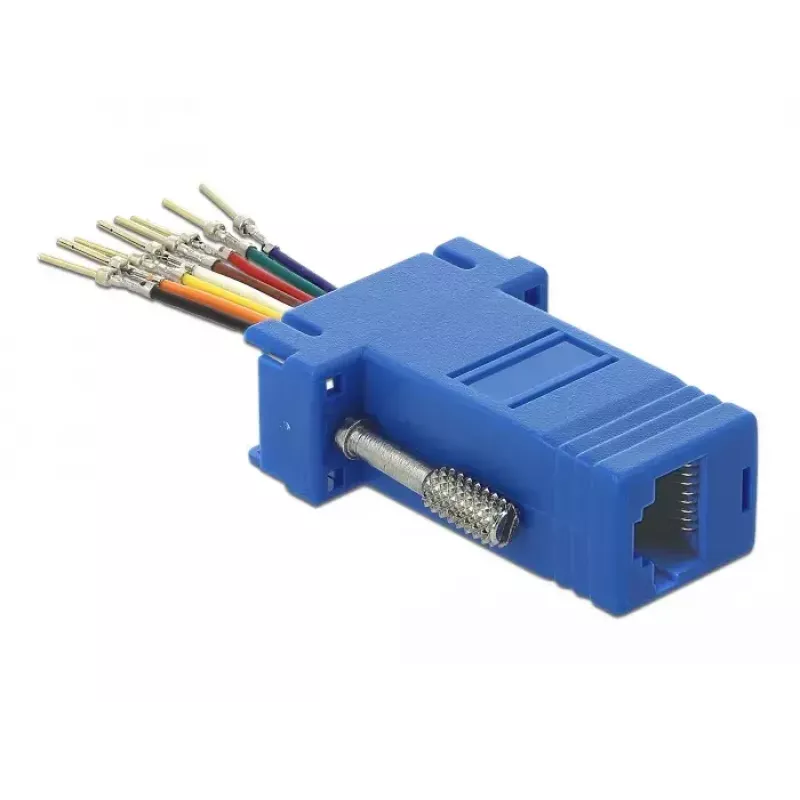

Der DeLOCK 66167 Kabeladapter/Buchsenwechsler passt einen Sub-D-Steckverbinder an einen RJ-45-Steckverbinder an, sodass eine serielle Schnittstelle über ein Cat.5 / 5e / 6-Kabel verlängert werden kann. Der Adapter ermöglicht es, die Pinbelegung individuell festzulegen, indem der Kabelleiter in die gewünschte Anschlussbohrung eingeführt und im Gehäuse verriegelt wird. Das Produkt verfügt über ein schwarz-blaues Gehäuse und Elemente aus Edelstahl für eine zuverlässige mechanische Verbindung.

Vorteile

Dieser Buchsenwechsler ermöglicht die flexible Verlängerung serieller Schnittstellen mit Standard-Netzwerkkabeln und unterstützt die individuelle Pinbelegung für kundenspezifische Verdrahtung. Seine robuste Konstruktion mit Edelstahlteilen gewährleistet Langlebigkeit und stabile Verbindungen bei wiederholtem Gebrauch.

Geeignet für

• Verlängerung serieller (Sub-D) Verbindungen über Cat.5 / 5e / 6-Kabel
• Individuelle Pinbelegungen und Feldverdrahtung, bei denen eine spezifische Signalzuordnung erforderlich ist
• Reparatur oder Anpassung bestehender Kabel ohne vollständigen Austausch

Technische Daten

• Marke: DELOCK
• Modell / MPN: 66167
• EAN: 4043619661671

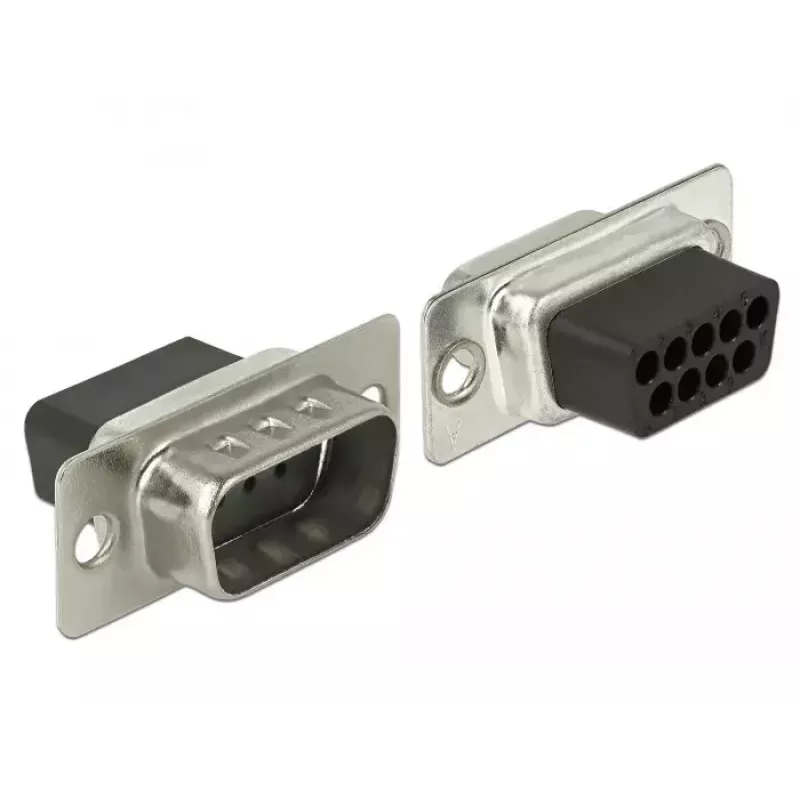

• Anschluss 1: Sub-D
• Anschluss 2: RJ-45
• Kompatibles Kabel: Cat.5 / 5e / 6
• Produktfarbe: Schwarz, Blau, Edelstahl

Verwendung

Entfernen Sie den Außenmantel des Cat.5 / 5e / 6-Kabels, um die einzelnen Adern freizulegen. Führen Sie jede Ader gemäß der erforderlichen Pinbelegung in die gewünschte Bohrung der RJ-45-Seite des Adapters ein. Stellen Sie sicher, dass jede Ader im Gehäuse einrastet. Verbinden Sie abschließend die Sub-D-Seite mit dem seriellen Gerät. Überprüfen Sie die Durchgängigkeit und die korrekte Signalzuordnung, bevor Sie die angeschlossenen Geräte mit Strom versorgen.

Empfehlungen

Verwenden Sie zum Vorbereiten und Überprüfen der Verdrahtung eine geeignete Abisolierzange und einen Tester. Überschreiten Sie nicht die elektrischen Nennwerte der angeschlossenen Geräte und befestigen Sie den Adapter, um mechanische Belastungen der Kontakte zu vermeiden.
