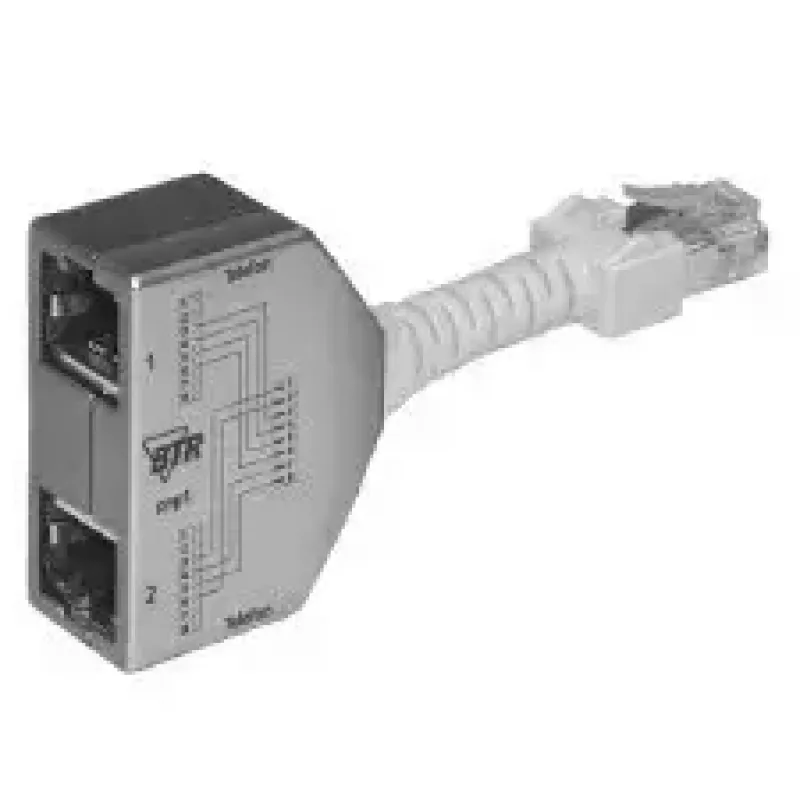

Kabel-Teiladapter BTR NETCOM 130548-01-E

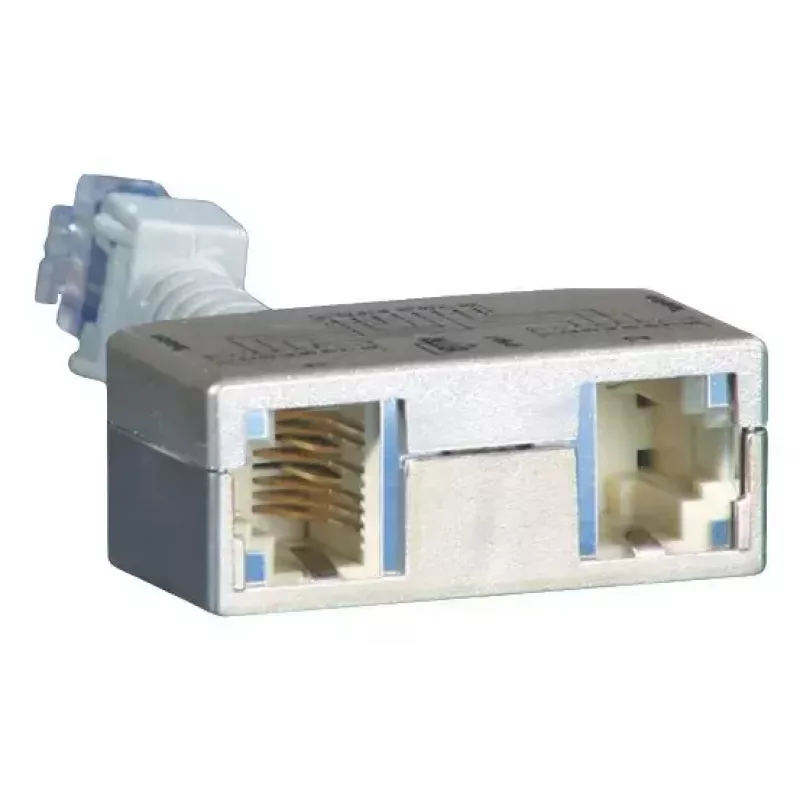

Der BTR NETCOM 130548-01-E Kabel-Teiladapter ermöglicht den gleichzeitigen Betrieb von zwei unabhängigen 4-Draht-Diensten (z. B. 2 x ISDN-Telefonleitungen) über ein einziges 8-Draht-Installationskabel. Das Produkt wird als Set mit zwei Adaptern geliefert (einer für die Wandanschlussdose und einer für den Verteiler) und verfügt über eine kompakte, nebeneinander angeordnete Steckeranordnung sowie ein kurzes, flexibles Verbindungskabel. Der Adapter ist geschirmt und erfüllt die Übertragungseigenschaften der Klasse E in der Strecke gemäß IEC 11801 und EN 50173-1.

Vorteile

Die geschirmte Konstruktion bietet eine verbesserte Störfestigkeit und bewahrt die Signalqualität für beide angeschlossenen 4-Draht-Dienste. Die Erfüllung der Anforderungen an Klasse-E-Strecken (IEC 11801 / EN 50173-1) gewährleistet ein vorhersagbares Übertragungsverhalten in strukturierten Verkabelungsumgebungen. Die kompakte Bauform ermöglicht das nebeneinander Einstecken von Steckern in beengten Anschlussdosen, und das mitgelieferte kurze, flexible Kabel reduziert mechanische Beanspruchung und vereinfacht die Installation. Geliefert als abgestimmtes Paar, unterstützt das Set eine einfache paarweise Verlegung (ein Adapter an jedem Leitungsende).

Geeignet für

• Aufteilung einer 8-Draht-Installation in zwei unabhängige 4-Draht-Telefon-/ISDN-Dienste
• Einsatz bei begrenztem Platz an der Anschlussdose, wenn nebeneinanderliegende Stecker erforderlich sind
• Strukturierte Verkabelungsstrecken, die Klasse-E-Übertragungsleistung benötigen
• Temporäre oder dauerhafte Installationen, die ein kompaktes, geschirmtes Adapterpaar erfordern

Wichtige Spezifikationen

• Marke: BTR
• Modell / MPN: 130548-01-E
• EAN: 4250184102090
• Funktion: Kabel-Teiladapter für zwei 4-Draht-Dienste über eine 8-Draht-Leitung
• Übertragungsklasse: Klasse E (Strecke) gemäß IEC 11801 und EN 50173-1
• Schirmung: Geschirmter Adapter
• Lieferumfang: Wird als Set mit zwei Adaptern (Paar) geliefert
• Gewicht (Einzeleinheit als Referenz): ca. 56 g (Produktdaten)

Verwendung

Installieren Sie einen Adapter an der Wandanschlussdose und den passenden Adapter am Verteilpunkt, sodass das einzelne 8-Draht-Installationskabel zwei separate 4-Draht-Telefondienste überträgt. Schließen Sie jeden Dienst an den entsprechenden 4-Draht-Stecker der Adapter an. Da die Adapter geschirmt und für die Erfüllung der Klasse-E-Streckeneigenschaften ausgelegt sind, sind keine zusätzlichen aktiven Komponenten für die grundlegende Paarung und Signalweiterleitung erforderlich. Das kurze, flexible Verbindungskabel minimiert Biegebeanspruchung und trägt zu einer ordentlichen Verkabelung bei.

Empfehlungen

Für optimale Leistung verwenden Sie das Adapterpaar in konformen strukturierten Verkabelungsumgebungen und stellen Sie sicher, dass beide Adapter als abgestimmtes Paar installiert werden (einer an jedem Ende). Überprüfen Sie, ob die angeschlossenen Telefon-/ISDN-Geräte korrekt für den 4-Draht-Betrieb verdrahtet sind und dass die Gebäudeverkabelung den Schirmungs- und Klasse-E-Anforderungen entspricht, um die Übertragungsqualität zu erhalten.
