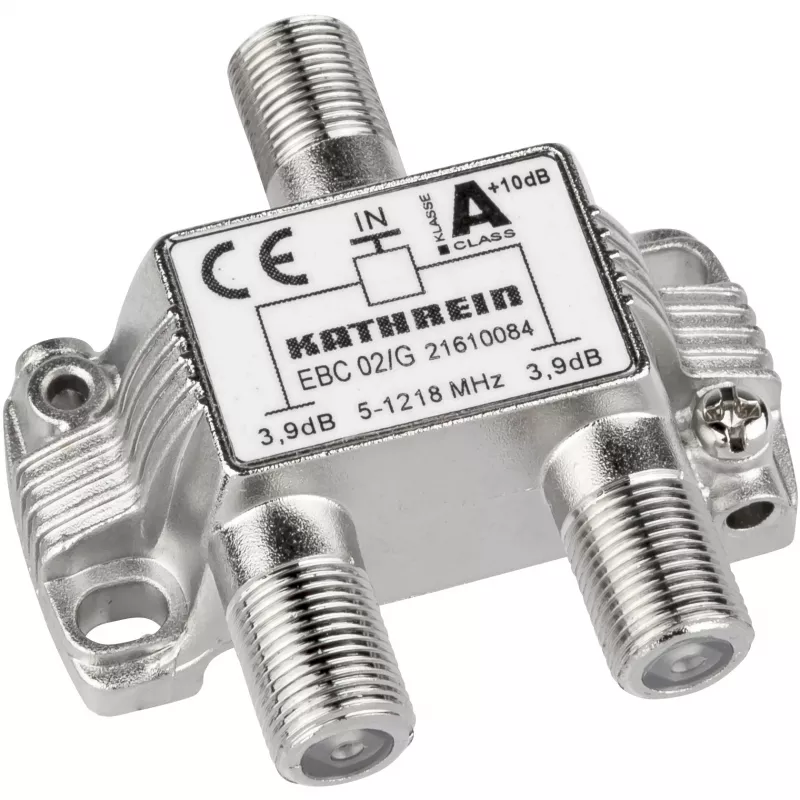

Kabel-Splitter Kathrein EBC 02/G

Kathrein EBC 02/G ist ein Zwei-Wege-Kabel-Splitter mit F-Steckverbindern, der zur Verteilung von HF-Signalen im Bereich von 5–1218 MHz entwickelt wurde. Er hat eine Impedanz von 75 Ω und kompakte Abmessungen (52 × 50 × 25 mm) und bietet eine zuverlässige, platzsparende Lösung für Kabelinstallationen, die eine Signalaufteilung mit 3,9 dB Einfügedämpfung und galvanischer Trennung an Ein- und Ausgängen erfordern.

Vorteile

Der EBC 02/G bietet Schirmungsklasse A nach CENELEC EN 50083-2 und verwendet Trennkondensatoren sowohl an den Ein- als auch an den Ausgängen, um eine Gleichspannungsübertragung zwischen den Anschlüssen zu verhindern. Seine F-Steckverbinder und die geringe Stellfläche machen ihn für die Montage in beengten Gehäusen geeignet, während er eine gleichbleibende HF-Leistung über den angegebenen Frequenzbereich beibehält.

Geeignet für

Wichtige Spezifikationen

Anwendung

Verbinden Sie das eingehende Koaxialkabel mit einem F-Stecker mit dem Splitter-Eingang und schließen Sie die beiden Ausgangskabel an den Splitter-Ausgängen an. Stellen Sie sicher, dass alle Verbindungen ordnungsgemäß angezogen sind, um die Abschirmung aufrechtzuerhalten und Signalverluste zu minimieren. Montieren Sie den Splitter an einem trockenen, belüfteten Ort und vermeiden Sie die Nähe zu starken elektrischen Störquellen.

Empfehlungen

Verwenden Sie für beste Ergebnisse hochwertige Koaxialkabel und ordnungsgemäß angebrachte F-Stecker; wenn lange Kabelwege oder zusätzliche Splitter verwendet werden, überprüfen Sie die Signalpegel und verwenden Sie bei Bedarf eine Verstärkung, um Einfügungsverluste auszugleichen.
