Antenne Kathrein EAX 24/G

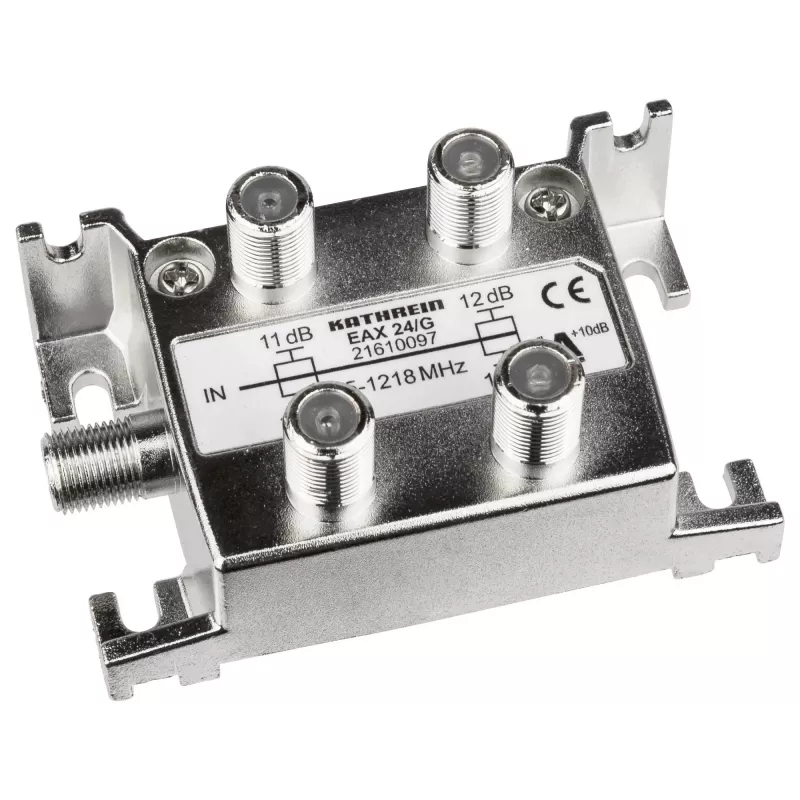

Der Kathrein EAX 24/G ist ein 4-fach F-Abzweiger für die Verteilung von HF-Signalen im Frequenzbereich 5–1218 MHz. Er hat eine Impedanz von 75 Ω, F-Anschlüsse und Trennkapazitäten an Ein- und Ausgängen. Das Gerät besteht aus Aluminium und hat kompakte Abmessungen (74 mm × 44 mm × 36 mm), sodass es sich für Wand- oder Rack-Montage bei begrenztem Platz eignet. Die Schirmklasse A gewährleistet eine effektive Abschirmung gegen äußere Störungen.

Vorteile

Der EAX 24/G bietet vier Ausgänge mit kalibrierten Abzweigverlusten (11,0 / 12,0 dB) und F-Anschlüssen für zuverlässige, reflexionsarme Verbindungen. Trennkapazitäten an Ein- und Ausgängen verhindern Gleichstrom- und Masseschleifen zwischen angeschlossenen Geräten. Das Aluminiumgehäuse sorgt für mechanische Festigkeit und Korrosionsbeständigkeit, während die Schirmklasse A eine hohe elektromagnetische Abschirmung liefert.

Geeignet für

Technische Daten

Anwendung

Montieren Sie den EAX 24/G in einem geeigneten Gehäuse oder auf einer ebenen Fläche mit passenden Schrauben oder Halterungen. Schließen Sie die eingehende Koaxialleitung an den F-Eingang an und verbinden Sie die Empfangs- oder Verteilungskoaxialkabel mit den vier F-Ausgängen. Achten Sie auf die richtige Ausrichtung der Anschlüsse und ziehen Sie die Verschraubungen fest, um einen soliden HF-Kontakt zu gewährleisten. Da an Ein- und Ausgängen Trennkapazitäten vorhanden sind, bietet das Gerät eine Gleichspannungsblockierung wo nötig; überprüfen Sie die Erdung und die Durchschleifanforderungen anderer Geräte, bevor Sie die Verbindung herstellen.

Empfehlungen

Verwenden Sie den Abzweiger innerhalb seines spezifizierten Frequenzbereichs und seiner Impedanz (5–1218 MHz, 75 Ω). Vermeiden Sie trotz des Aluminiumgehäuses längere Feuchtigkeit oder korrosive Umgebungen; installieren Sie ihn an belüfteten, trockenen Orten und stellen Sie sicher, dass die Anschlüsse bei Außeneinsatz wetterfest abgedichtet sind. Überprüfen Sie die Abzweigverluste bei der Planung von Verbindungsbudgets, um ausreichende Signalpegel im Verteilnetz zu gewährleisten.
