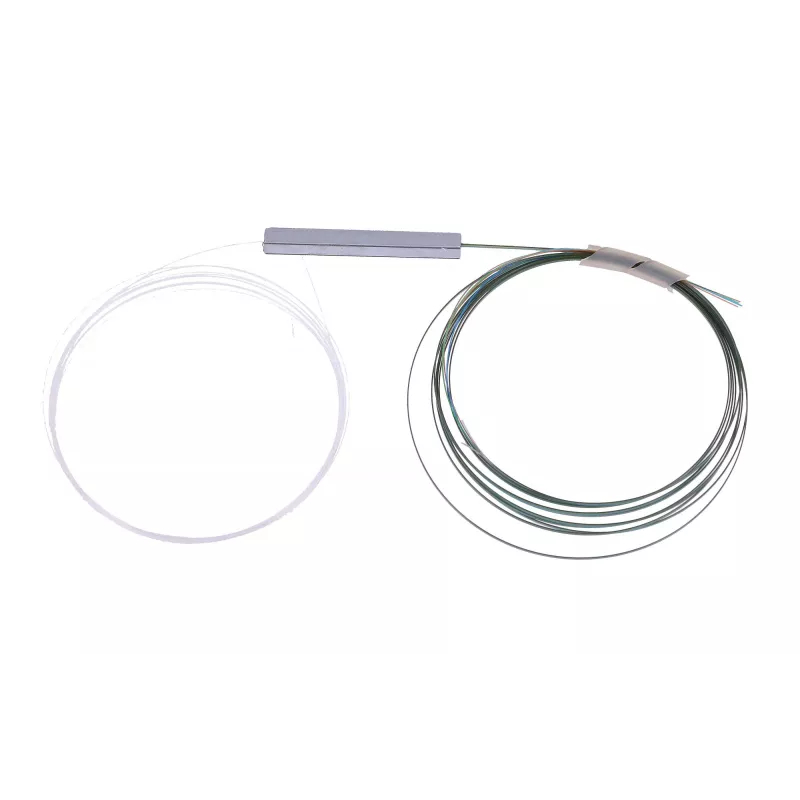

Kabel-Splitter Extralink Splitter 1:4 PLC 250µm ohne Stecker, silber PVC

Extralink Splitter 1:4 PLC 250µm ist ein passiver Glasfaser-Kabel-Splitter, der einen optischen Eingang mithilfe der Planar-Lightwave-Circuit-Technologie (PLC) in vier gleiche Ausgänge aufteilt. Das Gerät verwendet 250-µm-Pigtail-Fasern ohne vorkonfektionierte Stecker und ist in einem kompakten silbernen PVC-Gehäuse untergebracht. Seine schlanke 0,250-mm-Faserkonstruktion und das kompakte Stahlbox-Design ermöglichen die Installation in Glasfaser-Organizern, Spleißkassetten und Verteilerboxen für die Innenverkabelung und passive optische Netzwerke (PON).

Vorteile

Der PLC-1:4-Splitter bietet eine gleichmäßige, symmetrische Aufteilung mit stabiler optischer Leistung über die Ausgänge und eine geringe Stellfläche, die die Platzierung in Schränken und Gehäusen vereinfacht. Da er ohne Stecker geliefert wird, ermöglicht er die Konfektionierung vor Ort passend zu lokalen Installationsstandards und Steckertypen. Die schlanken 250-µm-Pigtails reduzieren das Volumen und erlauben eine ordentliche Führung und Aufbewahrung in Organizern; die Verpackung in Blisterpackungen hilft, Kabelverwicklungen während der Handhabung und Installation zu vermeiden.

Geeignet für

• FTTH- und FTTx-Installationen, die passive optische Aufteilung erfordern
• Innen-Glasfaserverteilung in Wohnungen, Büros und Datenverteilern
• PON-Installationen, bei denen die kundenspezifische Steckerkonfektionierung vor Ort erfolgt
• Integration in Spleißkassetten, Glasfaser-Organizer und kleine Verteilgehäuse

Wichtige Spezifikationen

• Aufteilungsverhältnis: 1 Eingang auf 4 Ausgänge (symmetrisch)
• Technologie: PLC (Planar Lightwave Circuit)
• Faserkonstruktion: 250-µm-Pigtail-Fasern (0,250 mm) ohne Stecker
• Gehäusematerial: PVC mit Stahlbox-Integration für kompakte Montage
• Verwendungszweck: passive Innen-Glasfaserverteilung und PON-Netzwerke

Verwendung

Bereiten Sie den Installationsort vor, indem Sie für ausreichend Platz im gewählten Gehäuse oder der Spleißkassette sorgen. Führen Sie die Konfektionierung der 250-µm-Pigtails gemäß dem erforderlichen Steckertyp und den lokalen Standards mit geeigneten Werkzeugen für Faservorbereitung, Cleaving und Terminierung durch. Verlegen Sie die Pigtails vorsichtig, um enge Biegungen oder Zugspannung auf die Faser zu vermeiden, sichern Sie sie im Organizer und montieren Sie das kompakte Gehäuse an einer stabilen Oberfläche im Inneren des Verteilers. Testen Sie nach der Installation den optischen Verlust und die Durchgängigkeit jedes Ausgangs, um die korrekte Aufteilung und akzeptable Dämpfung zu überprüfen.

Empfehlungen

Behandeln Sie die dünnen 250-µm-Fasern mit Vorsicht: Vermeiden Sie scharfe Biegungen, übermäßige Zugkraft und Knicken. Verwenden Sie kompatible Steckertypen und befolgen Sie die standardmäßigen Sicherheits- und Reinigungsverfahren für Glasfasern beim Terminieren und Testen. Bewahren Sie den Splitter bis zur Installation in seiner Blisterpackung auf, um Faserverwicklungen zu vermeiden.
