Kabel gender changer InLine 92505C – RJ45-Adapter/Kupplung für Netzwerk-Patchkabel

Zeitersparnis bei der Installation:Zwei Schraubklemmenleisten für je 8 Adern plus Schirm ermöglichen schnelles, lötfreies Verdrahten – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.

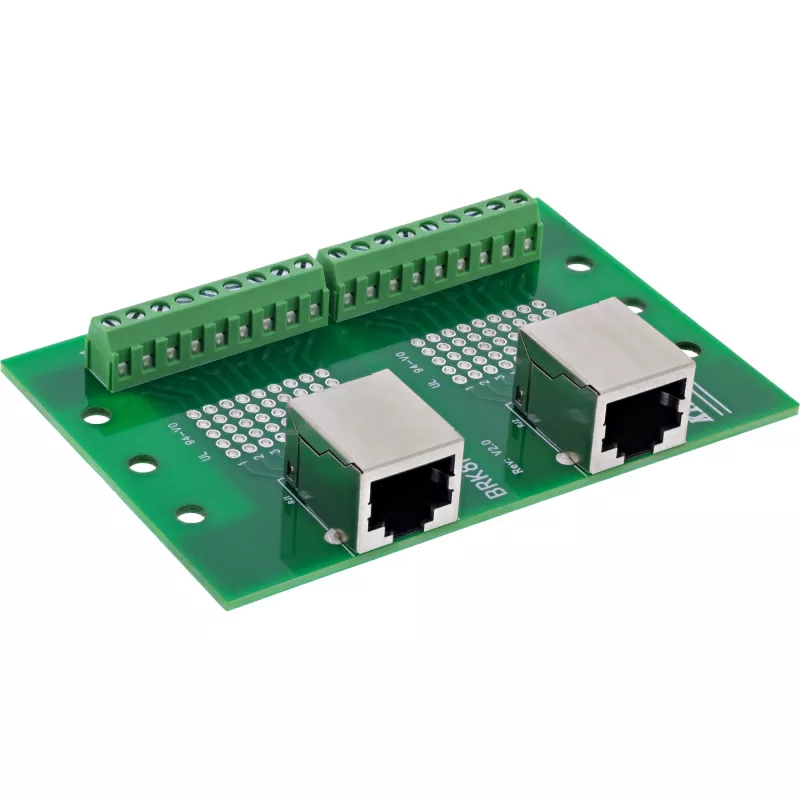

Duale RJ45-Schnittstelle mit getrennter SignalführungDie zwei genormten RJ45-Buchsen (8P8C) in gerader Ausführung sind unabhängig voneinander beschaltet – ideal für parallele Kabelführung, Redundanzlösungen oder Prüfzwecke.
Hutschienenmontage für geordnete Systemintegration:Zuverlässiges Gehäuse mit vormontiertem DIN-Hutschienenclip – ideal für strukturierte Netzwerk- und Steuerungsverkabelung im Schaltschrank.
Vielseitiger Einsatz in der Industrie:Geeignet für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte oder Netzwerkdiagnose in Testumgebungen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für zuverlässige und sichere Datenübertragung – auch unter Dauerlast in industriellen Umgebungen.

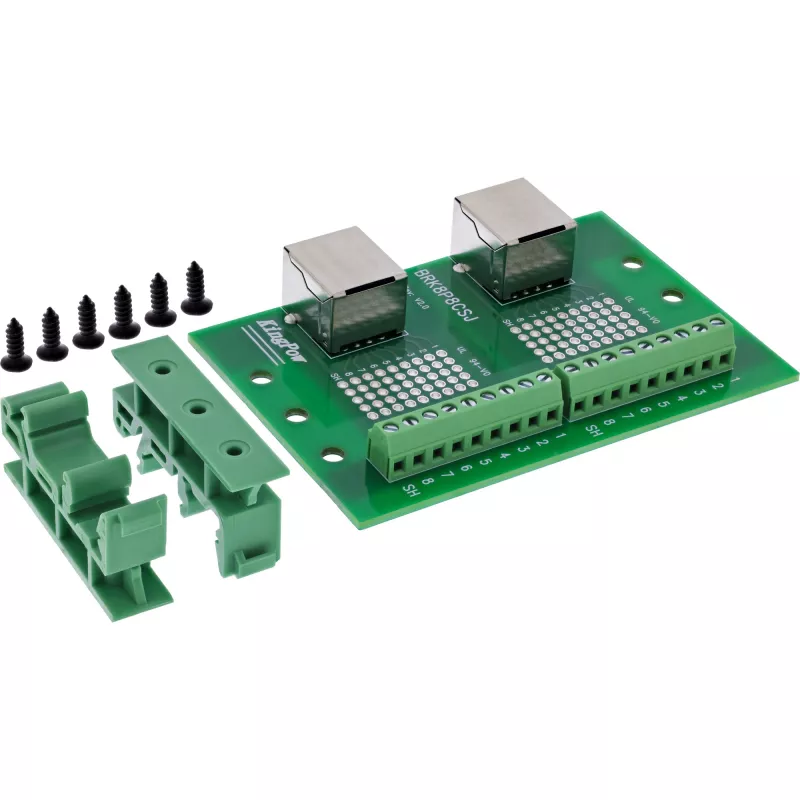

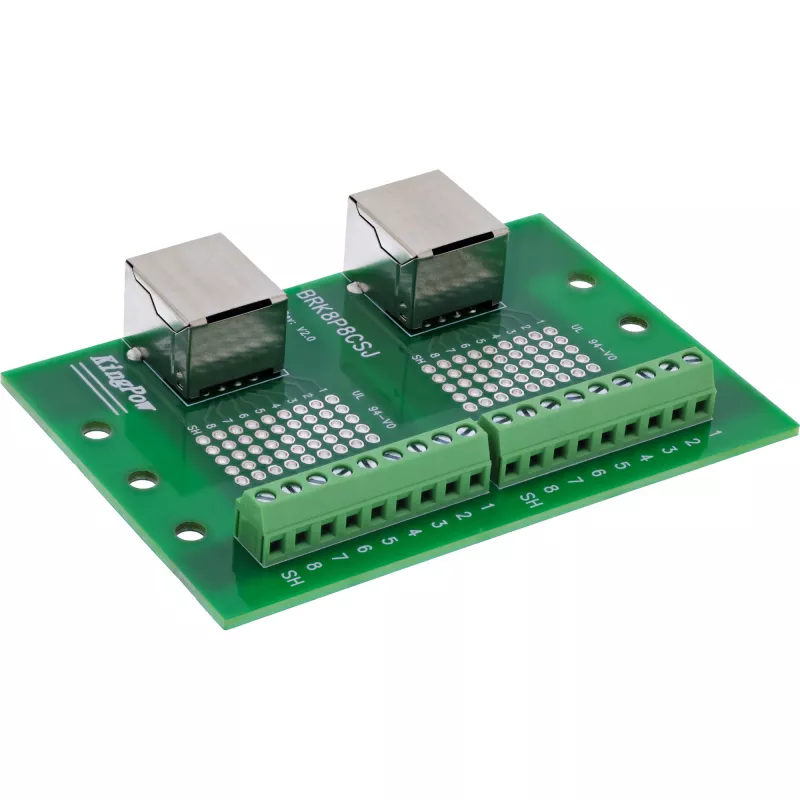

Der InLine®-Klemmenblock mit zwei RJ45-Buchsen (8P8C, gerade Ausführung)und getrennter Anschlussbelegung wurde für strukturierte Netzwerkanschlüsse in Schaltschränken, Testumgebungen oder Embedded-Systemen entwickelt.
Beide Buchsen sind jeweils vollständig unabhängig auf eine Schraubklemmenleiste mit 9 Anschlüssen(8 Signale + Schirm) geführt – ideal für parallele Signalführung, Redundanzlösungen oder Vergleichsmessungen.
Die Klemmenleisten (5,0 mm Raster) unterstützen Einzeldrähte im Bereich 16–26 AWG und lassen sich mit einem Schlitzschraubendreher ≤ 2,5 mm verdrahten.

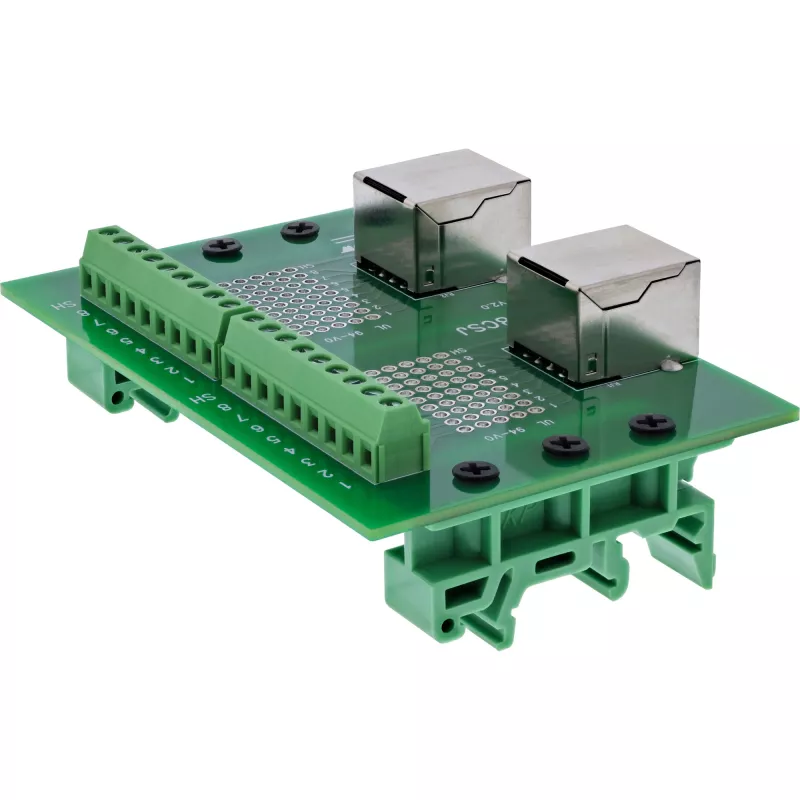

Dank des vormontierten Hutschienenclips ist das Modul sofort zur normgerechten Integration in gängige Tragschienensysteme bereit.
Die zuverlässige Konstruktion, die durchdachte Signalführung und der erprobte Schutz gegen Kurzschluss und Fehlverdrahtung machen den Adapter zur idealen Wahl für anspruchsvolle industrielle Ethernet-Anwendungen.

RJ45-Schnittstelle:2x 8P8C-Buchse (gerade Ausführung)
Schraubklemmenleiste:2x 9 Klemmen (8 Signale + Schirm), 5,0 mm Raster, mit Druckplatte
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Montage:Vorbereitet für DIN-Hutschiene
Abmessungen:ca. 60 × 90 × 19 mm (B × H × T)

InLine 92505C. Anschluss: 2x RJ45 8P8C / 2x Klemmenblock 9 Klemmen, Produktfarbe: Grün, Steckverbindertyp: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Gewicht: 73 g, Breite: 60 mm, Tiefe: 90 mm. Menge pro Packung: 1 St., Verpackungsgewicht: 73 g, Verpackungsvolumen: 100 cm³. Herkunftsland: Taiwan

Verwendung

Montieren Sie das Modul mit dem vormontierten Clip auf einer genormten DIN-Hutschiene. Schließen Sie jedes Ethernetkabel an die gewünschte RJ45-Buchse an oder verdrahten Sie die einzelnen Leiter mit der entsprechenden Schraubklemmenleiste (achten Sie auf die Anschlussbelegung und den Schirmanschluss). Verwenden Sie einen Schlitzschraubendreher (≤ 2,5 mm), um Drähte in den 5,0-mm-Rasterklemmen zu befestigen. Überprüfen Sie die Verbindungen und stellen Sie die korrekte Leitungsführung sicher, bevor Sie Strom zuschalten oder Netzwerkverkehr senden.

Empfehlungen

Um eine zuverlässige Leistung zu gewährleisten, verwenden Sie das Modul innerhalb des angegebenen Anschlussbereichs (16–26 AWG), überschreiten Sie nicht den Nennstrom und die Betriebsspannung und halten Sie die Umgebungstemperatur zwischen −20 °C und +70 °C. Die unabhängigen RJ45-Buchsen eignen sich für Prüfungen, Redundanz oder parallele Signalführungen; beschriften Sie jeden Anschluss, um Fehlverdrahtungen bei Wartungsarbeiten zu vermeiden.
