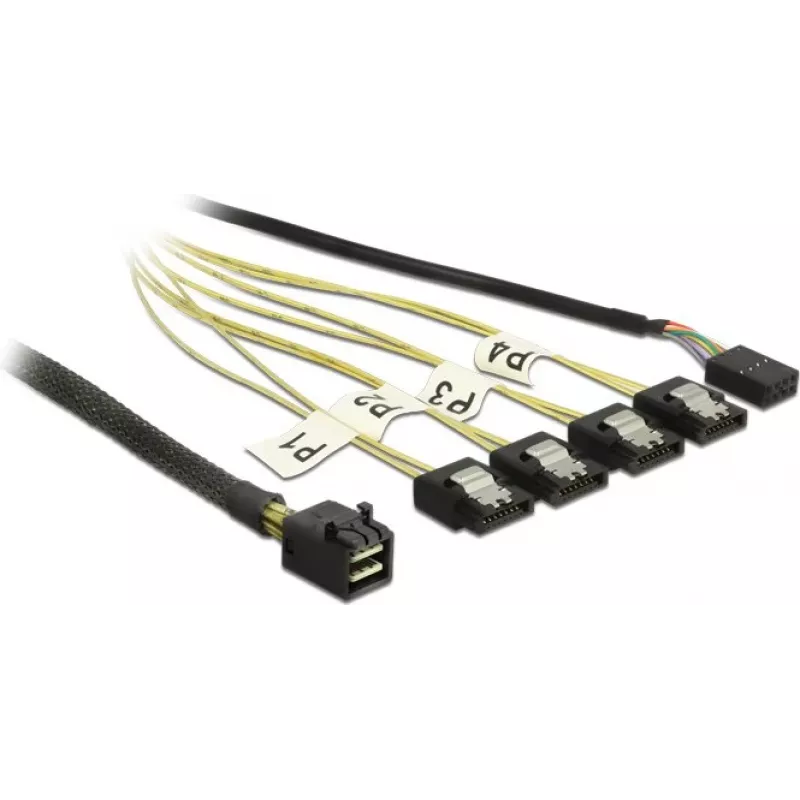

Kabel DeLOCK Mini SAS HD SFF-8643 auf 4xSATA 0,5m

Dieses DeLOCK Reverse-Breakout-Kabel ermöglicht den Anschluss interner SAS-Geräte mit einer Mini SAS HD (SFF-8643)-Schnittstelle an einen Controller oder ein Backplane mit vier SATA-Ports. Das 0,5 m lange Kabel unterstützt Hochgeschwindigkeits-Datenübertragung und ist für Server- und Speicherumgebungen vorgesehen, in denen mehrere SATA-Laufwerke über eine einzige Mini SAS HD-Verbindung angesprochen werden müssen.

Vorteile

Das Kabel bietet eine kompakte 0,5 m lange Verbindung von einem einzelnen Mini SAS HD SFF-8643-Stecker zu vier SATA 7-Pin-Anschlüssen und ermöglicht eine einfache Verkabelung in Rackmount- und Gehäuseinstallationen. Metallklammern an jedem SATA-Anschluss sorgen für eine sichere Einrastverbindung zu Laufwerken oder Backplanes. Die Konstruktion und die Steckertypen sind für den internen Einsatz in PCs und Servern ausgelegt und bieten eine zuverlässige Signalführung für Konfigurationen mit mehreren Laufwerken.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschluss eines HDD/SSD-Backplanes mit Mini SAS HD SFF-8643 an einen Controller mit vier SATA-Ports
• Server-Speichererweiterungen und Verkabelung von Rackmount-Gehäusen
• Interne Verkabelung in NAS-, DAS- oder Enterprise-Speichersystemen

Technische Daten

• Kabellänge: 0,5 m
• Anschluss 1: Mini SAS HD SFF-8643
• Anschluss 2: 4 × SATA 7p
• Produktfarbe: Schwarz, Silber, Gelb
• Marke: DELOCK, MPN: 83320, EAN: 4014619671830

Verwendung

Verbinden Sie den Mini SAS HD SFF-8643-Stecker mit dem entsprechenden Anschluss am Controller oder Backplane und schließen Sie dann die vier SATA 7-Pin-Stecker an die einzelnen SATA-Laufwerke oder Laufwerkschächte an. Stellen Sie sicher, dass jeder SATA-Stecker vollständig eingesteckt ist und die Metallklammer für eine feste Einrastverbindung einrastet. Verlegen Sie das Kabel im Gehäuse so, dass Lüfter oder andere Komponenten nicht blockiert werden, und sichern Sie es bei Bedarf, um eine Zugentlastung der Anschlüsse zu gewährleisten.

Empfehlungen

Verwenden Sie dieses Kabel nur für interne Niederspannungs-Server- oder PC-Installationen. Knicken Sie das Kabel nicht in der Nähe der Stecker; halten Sie sanfte Biegungen ein, um die Signalintegrität zu erhalten. Überprüfen Sie vor der Installation die Kompatibilität des Controllers und des Backplanes mit der Mini SAS HD SFF-8643 auf 4×SATA Breakout-Funktion.
