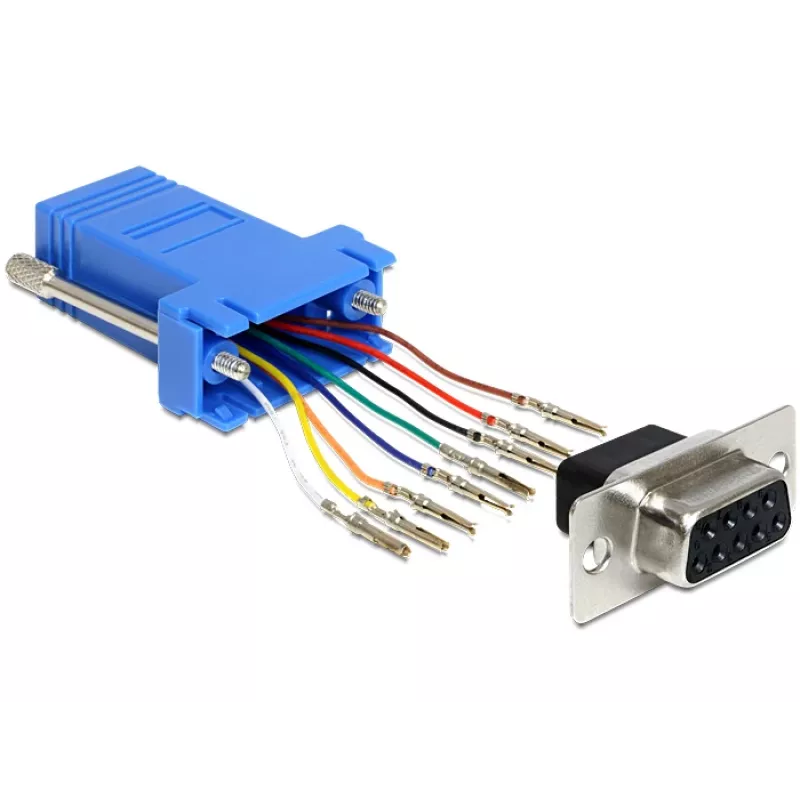

Kabel-Adapter DeLOCK 65430

Der Kabel-Adapter DeLOCK 65430 ermöglicht die Verlängerung einer seriellen Schnittstelle über ein Cat5-/5e-/6-Kabel und bietet einen Sub-D-9p-Stecker an einem Ende sowie einen RJ45-Stecker am anderen. Der Adapter unterstützt eine individuelle Pin-Belegung: Führen Sie den Kabelleiter in die gewünschte Öffnung des Steckers ein und verriegeln Sie ihn im Gehäuse. Er ist in Schwarz, Blau und Silber erhältlich.

Vorteile

Dieser Adapter ermöglicht die flexible Verlängerung von RS-232-/seriellen Verbindungen über Standard-Netzwerkkabel, unterstützt benutzerdefinierte Pin-Zuordnungen für die Kompatibilität mit verschiedenen Geräten und ist kompakt und einfach ohne Spezialwerkzeug zu installieren. Die Sub-D-9p- und RJ45-Schnittstellen bieten eine zuverlässige mechanische Verbindung, die sich für den Einsatz im Feld oder Labor eignet.

Geeignet für

• Verlängerung von seriellen (Sub-D-9p) Verbindungen über Cat5-/5e-/6-Kabel
• Anschluss von Geräten mit Sub-D-9p-Anschlüssen an eine RJ45-basierte Verkabelung
• Benutzerdefinierte Pinbelegungen für industrielle oder kundenspezifische Geräte

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell (MPN): 65430
• EAN: 4043619654307
• Anschluss 1: Sub-D 9p
• Anschluss 2: RJ45
• Kompatibles Kabel: Cat5 / Cat5e / Cat6
• Verfügbare Farben: Schwarz, Blau, Silber

Verwendung

Bereiten Sie das Cat5-/5e-/6-Kabel vor, indem Sie den äußeren Mantel abisolieren und die einzelnen Leiter freilegen. Führen Sie jeden Leiter gemäß der gewünschten Pin-Belegung in die entsprechende Öffnung der RJ45-Seite ein und schieben Sie ihn hinein, bis er im Adaptergehäuse einrastet. Verbinden Sie die Sub-D-9p-Seite mit dem seriellen Gerät. Überprüfen Sie die Verbindungen, bevor Sie das System einschalten, um Signal- oder Pinbelegungskonflikte zu vermeiden.

Empfehlungen

Verwenden Sie je nach Umgebung ein qualitativ hochwertiges geschirmtes oder ungeschirmtes Cat5-/5e-/6-Kabel. Prüfen Sie die Pinbelegungsdiagramme der Geräte, um die Signale korrekt zuzuordnen, und sichern Sie die Verbindung, um ein versehentliches Trennen zu verhindern. Vermeiden Sie den Einsatz des Adapters in Umgebungen mit übermäßiger Feuchtigkeit oder mechanischer Belastung.
