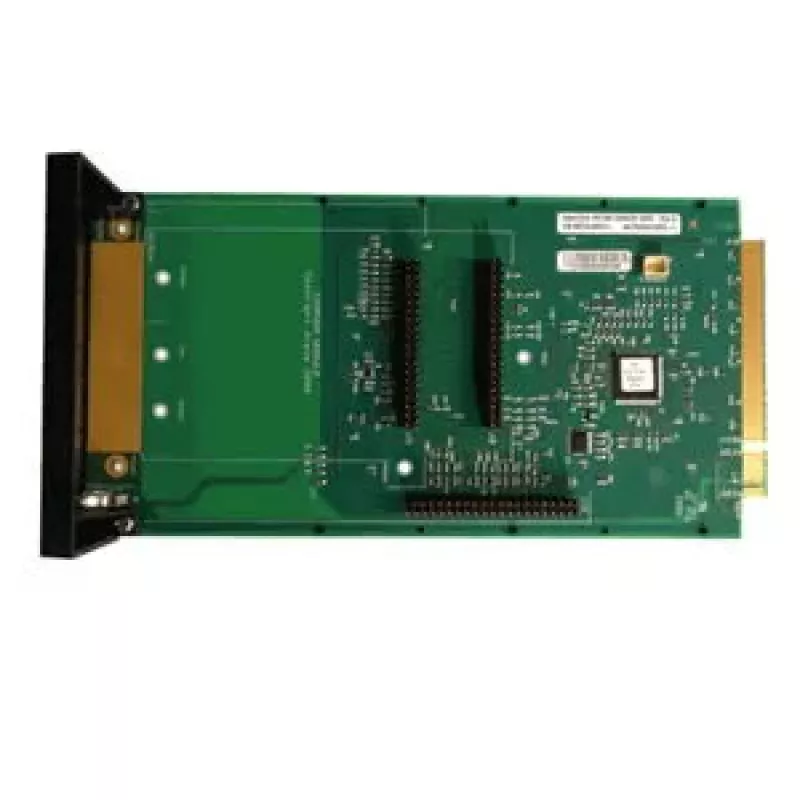

Interface-Karte Avaya 700417439

Die Avaya 700417439 Universal PRI Interface-Karte fügt einer kompatiblen IP500-Basiskarte PRI-Trunk-Unterstützung hinzu, erhältlich in Single-Port- oder Dual-Port-Varianten. Sie wird in jede IP500-Basiskarte außer der IP500 Legacy Carrier-Karte und der IP500 4-Port Expansion-Karte eingebaut und stellt physische Trunk-Verbindungen über die Ports 9 und 10 der Host-IP500-Basiskarte bereit. Die Ports 11 und 12 dienen als Testpunkte für Überwachungs- und Testgeräte für den angrenzenden Port.

Vorteile

Die Karte unterstützt mehrere PRI-Leitungstypen (E1 PRI, E1R2 PRI, T1 robbed bit und T1 PRI) und ermöglicht die Auswahl des Leitungstyps im IP Office Manager. Sie integriert sich mit der IP500-Steuereinheit und respektiert die Feature-Key-Vorgaben (U-Law verwendet standardmäßig T1 PRI; A-Law standardmäßig E1 PRI). Die Lizenzierung ist flexibel: Jeder bestückte IP500 PRI-U-Port verfügt über 8 nicht lizenzierte B-Kanäle, und weitere B-Kanäle können mit IP500 Universal PRI (Additional Channels)-Lizenzen bis zur installierten Portkapazität aktiviert werden. Die Karte ist ab Softwareversion 4.1 aufwärts kompatibel, und es werden bis zu vier solcher Karten pro IP500-Steuereinheit unterstützt.

Geeignet für

• Hinzufügen von PRI-Trunk-Konnektivität zu kompatiblen Avaya IP500-Systemen
• Telefonieerweiterungen für kleine bis mittlere Unternehmen, die E1- oder T1-Trunk-Schnittstellen benötigen
• Umgebungen, die Diagnosezugriff über Testpunkte zur Trunk-Überwachung erfordern

Wichtige Spezifikationen

• Modell: Avaya 700417439 Universal PRI Interface-Karte
• Varianten: Single-Port oder Dual-Port
• Unterstützte Leitungstypen: E1 PRI (30B+D pro Port), E1R2 PRI (30B pro Port), T1 robbed bit (24B pro Port), T1 PRI (23B+D pro Port)
• Physische Verbindungen: Host-IP500-Basiskarten-Ports 9 und 10; Ports 11 und 12 als Testpunkte
• Lizenzierung: 8 nicht lizenzierte B-Kanäle pro bestücktem PRI-U-Port; zusätzliche B-Kanäle erfordern IP500 Universal PRI (Additional Channels)-Lizenzen
• Maximum pro IP500-Steuereinheit: 4 Karten
• Mindestsoftwarestand: 4.1+

Anwendung

Bauen Sie die Karte in eine unterstützte IP500-Basiskarte ein (nicht kompatibel mit IP500 Legacy Carrier- oder IP500 4-Port Expansion-Karten). Verbinden Sie die externen PRI-Trunks mit den entsprechenden physischen Trunk-Ports der Host-IP500-Basiskarte (Ports 9 und 10). Schließen Sie bei Bedarf Test- und Überwachungsgeräte an die Ports 11 und 12 für den angrenzenden Trunk an. Verwenden Sie den IP Office Manager, um den PRI-Leitungstyp einzustellen oder zu ändern, indem Sie mit der rechten Maustaste auf das Leitungssymbol klicken und „Change Universal PRI Card Line Type“ wählen und dann den erforderlichen Leitungstyp auswählen. Stellen Sie sicher, dass der System-Feature-Key (U-Law oder A-Law) und der Softwarestand den Standard- oder erforderlichen Einstellungen entsprechen.

Empfehlungen

Überprüfen Sie vor der Installation den Softwarestand 4.1 oder höher und bestätigen Sie die Feature-Key-Einstellungen (U-Law/A-Law). Planen Sie die Lizenzierung für die benötigten B-Kanäle: Das System stellt 8 nicht lizenzierte B-Kanäle pro Port bereit, und zusätzliche Kanäle müssen mit den entsprechenden IP500 Universal PRI (Additional Channels)-Lizenzen aktiviert werden. Installieren Sie diese Karte nicht in einer IP500 Legacy Carrier-Karte oder einer IP500 4-Port Expansion-Karte.
