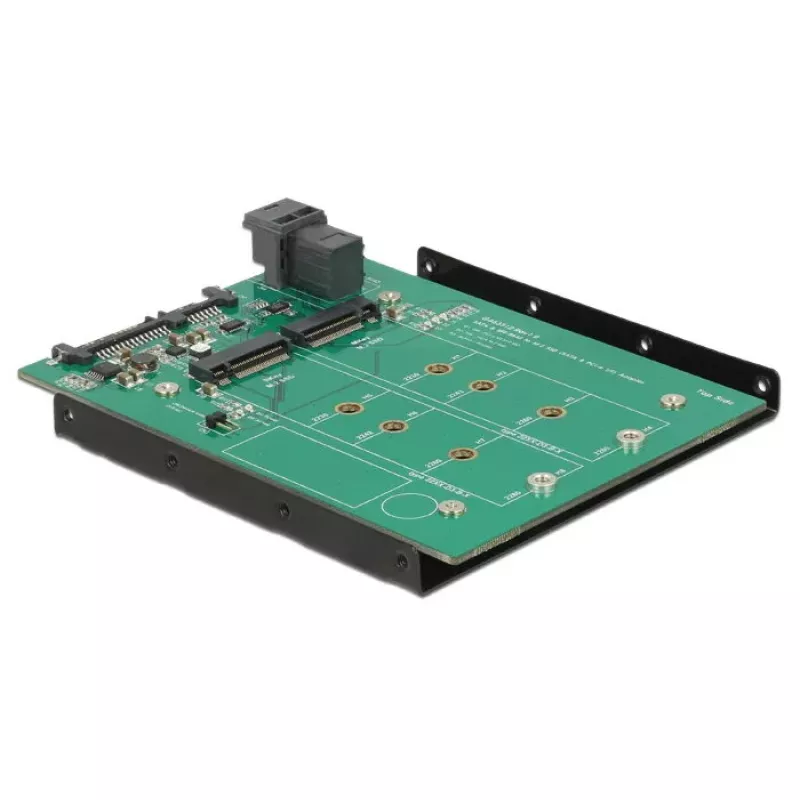

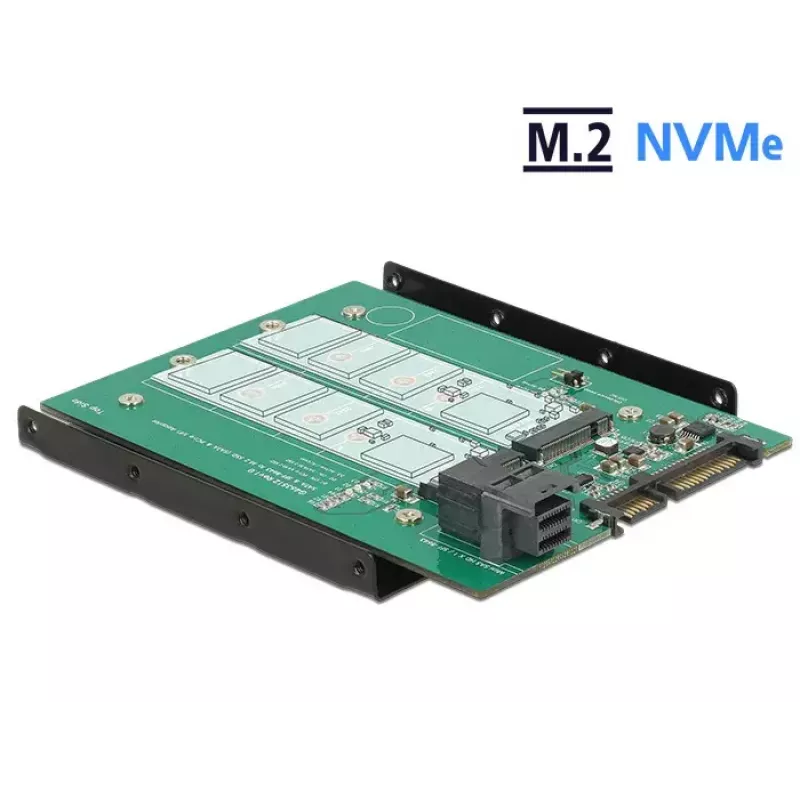

Interner M.2 Adapter DeLOCK 62704

Der interne M.2 Adapter DeLOCK 62704 ermöglicht die Installation von zwei M.2 NGFF SSDs (Größen 2280, 2260, 2242 und 2230) mit Key B und Key M. Er unterstützt die gleichzeitige Nutzung einer M.2 SATA SSD und einer M.2 PCIe SSD, indem er die entsprechenden Schnittstellen bereitstellt: einen SATA 22‑poligen Anschluss für ein SATA M.2 Laufwerk und einen SFF‑8643 Anschluss für ein PCIe M.2 Laufwerk. Der Adapter ist für den internen Einbau in ein kompatibles System konzipiert.

Vorteile

Der Adapter ermöglicht die Installation mehrerer M.2 Formfaktoren (2280/2260/2242/2230) und unterstützt sowohl SATA‑basierte als auch PCIe‑basierte M.2 SSDs, was flexible Speicherkonfigurationen ermöglicht. Er verwendet standardmäßige interne Schnittstellen (SATA 22‑polig und SFF‑8643) für zuverlässige Konnektivität und unterstützt Datenübertragungsraten von bis zu 6 Gbit/s bei Betrieb über die SATA-Schnittstelle. Das kompakte interne Design vereinfacht die Integration in Desktop-Systeme.

Geeignet für

• Nachrüsten eines Desktop-PCs mit einer M.2 SATA SSD über eine interne SATA-Verbindung
• Hinzufügen einer M.2 PCIe SSD über SFF‑8643 (das Host-System muss SFF‑8643 bereitstellen)
• Systeme, die Unterstützung für mehrere M.2 Größen (2280/2260/2242/2230) benötigen

Wichtige Spezifikationen

• Marke: DELOCK
• Modell: 62704
• Unterstützte M.2 Größen: 2280, 2260, 2242, 2230 (Key B und Key M)
• Host-Schnittstelle: SATA (SATA 22‑polig) und SFF‑8643 für PCIe M.2
• Ausgangsschnittstelle: M.2
• Interner Einbau: Ja
• Maximale SATA-Übertragungsrate: 6 Gbit/s (SATA-Schnittstelle)
• MPN: 62704
• EAN: 4043619627042

Verwendung

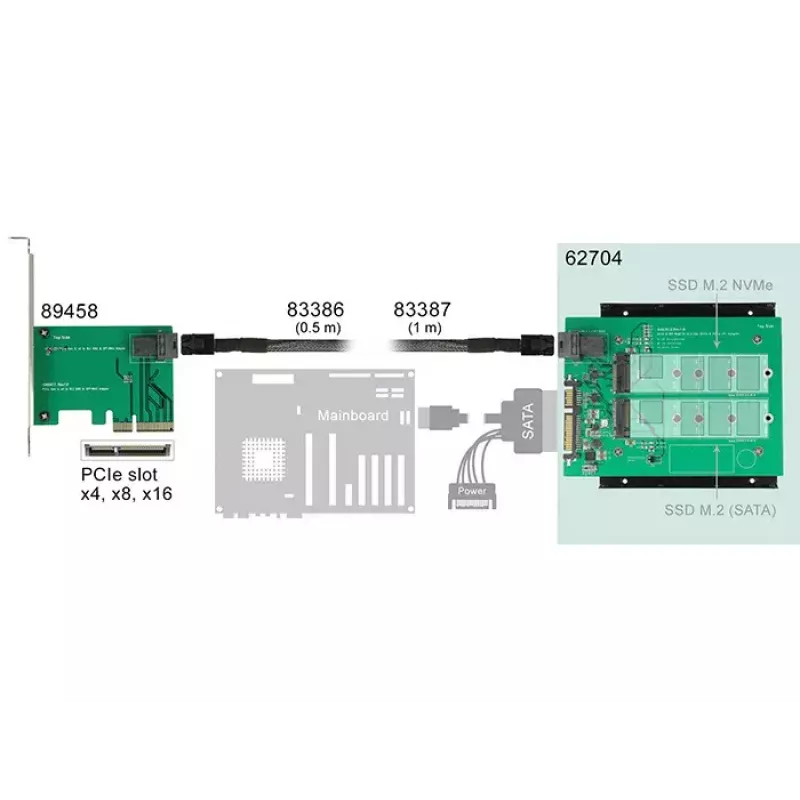

Bauen Sie den Adapter intern in Ihr System ein und befestigen Sie ihn entsprechend Ihrem Gehäuselayout. Setzen Sie eine M.2 SSD (2280/2260/2242/2230) mit dem passenden Key in den entsprechenden M.2 Steckplatz des Adapters ein. Verbinden Sie ein SATA 22‑poliges Kabel vom Host-SATA-Port mit dem Adapter, wenn Sie eine SATA‑basierte M.2 SSD verwenden, oder verbinden Sie ein SFF‑8643 Kabel von einem PCIe-Host-Port, wenn Sie eine PCIe‑basierte M.2 SSD verwenden. Stellen Sie sicher, dass das System-BIOS/UEFI das angeschlossene Laufwerk erkennt, und installieren Sie gegebenenfalls erforderliche Treiber oder initialisieren Sie die Festplatte innerhalb des Betriebssystems.

Empfehlungen

Verwenden Sie kompatible M.2 SSDs mit den richtigen Keys (B für SATA, M für PCIe) und stellen Sie sicher, dass Ihr Host-System die erforderlichen internen Schnittstellen bereitstellt (SATA 22‑polig für SATA M.2 oder SFF‑8643 für PCIe M.2). Überprüfen Sie die BIOS/UEFI-Einstellungen und sichern Sie Ihre Daten, bevor Sie Änderungen an den Laufwerken vornehmen.
