Interface-Karte Silverstone ECM20 Intern PCIe SATA

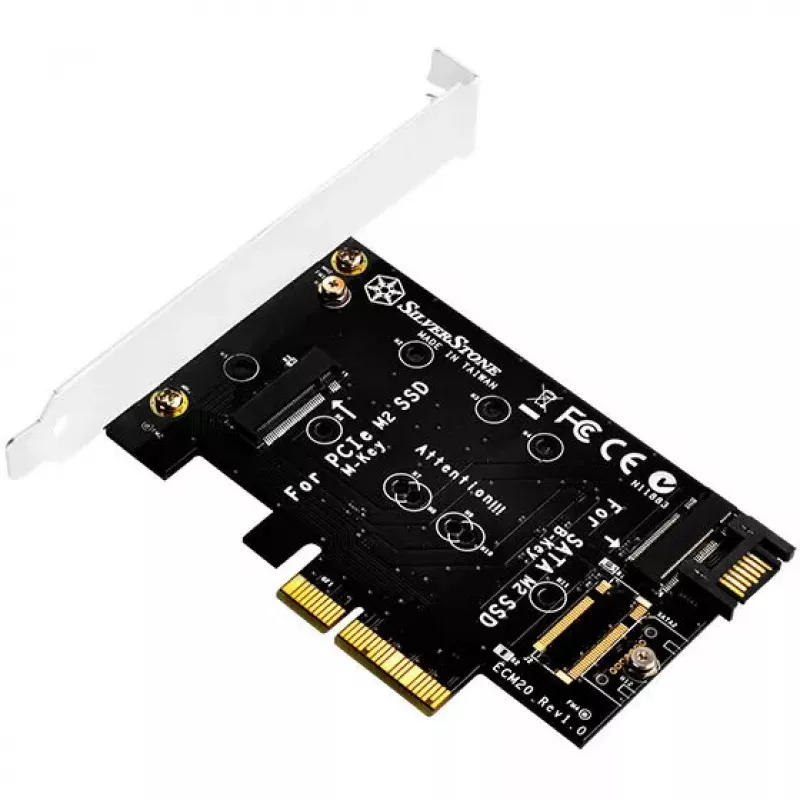

Die SilverStone ECM20 ist eine interne Schnittstellenkarte, die die M.2-Konnektivität eines Desktop-PCs erweitert, indem sie einen M-Key-Steckplatz, der an eine PCIe-x4-Schnittstelle angebunden ist, und einen zweiten B-Key-Steckplatz, der an eine SATA-III-Schnittstelle angebunden ist, bereitstellt. Die Karte ist dafür ausgelegt, zwei M.2-SSDs gleichzeitig aufzunehmen und passt in einen PCIe-Erweiterungssteckplatz mit optionaler Low-Profile-Blende. Für den Betrieb sind keine Treiber erforderlich.

Vorteile

Die ECM20 ermöglicht NVMe-Hochgeschwindigkeitsspeicher über den M.2-(M-Key)-Steckplatz mit PCIe-x4-Anbindung und bietet gleichzeitig einen zusätzlichen M.2-(B-Key)-Steckplatz für SATA-basierte Laufwerke, was eine flexible Speichererweiterung ohne Belegung mehrerer Mainboard-Anschlüsse ermöglicht. Die Low-Profile-Erweiterungsoption und der Plug-and-Play-Betrieb vereinfachen Installation und Kompatibilität mit einer Vielzahl von Desktop-Systemen.

Geeignet für

• Aufrüstung eines Desktops mit einer NVMe M.2 SSD für schnellere Lese-/Schreibleistung
• Hinzufügen von zusätzlichem SATA-basiertem M.2-Speicher ohne Nutzung von Onboard-SATA-Anschlüssen
• Systeme, die gleichzeitig PCIe-NVMe- und SATA-M.2-Laufwerke benötigen

Wichtige Spezifikationen

• Marke: SILVERSTONE
• Modell: SST-ECM20
• Schnittstellen: M.2 (Host), PCIe x4 (M-Key-Ausgang), SATA III (B-Key-Ausgang)
• Unterstützt: Zwei M.2-SSDs gleichzeitig (eine M-Key-NVMe, eine B-Key-SATA)
• Interner Formfaktor mit optionaler Low-Profile-Blende
• Produktfarbe: Schwarz
• EAN: 4710007222133

Verwendung

Schalten Sie den PC aus und trennen Sie ihn vom Stromnetz. Installieren Sie die ECM20 in einem freien PCIe-Erweiterungssteckplatz und befestigen Sie die Blende. Setzen Sie eine M.2-NVMe-SSD schräg in den M-Key-Steckplatz ein und befestigen Sie sie mit der Montageschraube; falls Sie ein SATA-basiertes M.2-Laufwerk verwenden, setzen Sie es in den B-Key-Steckplatz ein und sichern Sie es auf die gleiche Weise. Schließen Sie die Stromversorgung wieder an, starten Sie das System, und die Laufwerke stehen dem Betriebssystem ohne Treiberinstallation zur Verfügung. Ersetzen Sie bei Bedarf die Full-Height-Blende vor der Installation durch die mitgelieferte Low-Profile-Blende.

Empfehlungen

Für beste Leistung installieren Sie ein NVMe-Laufwerk im M-Key-(PCIe-x4)-Steckplatz und verwenden Sie den B-Key-Steckplatz für ein SATA-M.2-Laufwerk. Stellen Sie sicher, dass Ihr Mainboard über einen freien PCIe-Steckplatz und ausreichende Kühlung für Hochgeschwindigkeits-SSDs verfügt.
