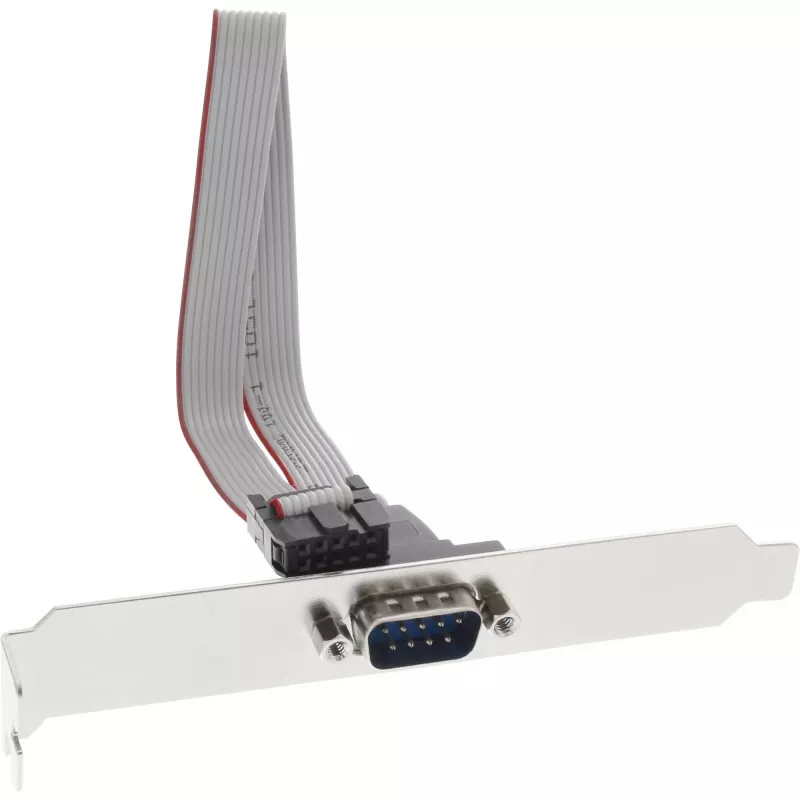

InLine Seriell Slotblende, 9-polig Stecker auf 10-poligen internen Anschluss 1:1, 0,25 m

Diese InLine Seriell Slotblende bietet einen 9‑poligen Sub‑D Stecker an einer Blende mit einem 10‑poligen internen Anschluss an einem 0,25 m langen Kabel und ermöglicht den Anschluss serieller Schnittstellen auf einem Motherboard an einen externen Slot. Das graue, UL‑zertifizierte (E336285) Kabel gewährleistet eine sichere und standardisierte interne Verkabelung für Computer und kompatible Geräte.

Vorteile

Das Produkt bietet eine kompakte, einbaufertige Lösung zum Umwandeln eines 10‑poligen internen seriellen Headers in einen standardmäßigen 9‑poligen Sub‑D Stecker. Seine kurze Länge von 0,25 m minimiert Kabelgewirr im Gehäuse, während die UL‑Zertifizierung (E336285) die Einhaltung anerkannter Sicherheitsstandards bestätigt. Das Blendendesign ermöglicht eine stabile Montage in einem standardmäßigen Erweiterungsslot.

Geeignet für

• Anschluss eines internen 10‑poligen seriellen Headers auf einem Motherboard an einen externen 9‑poligen seriellen Port
• Installation eines seriellen Ports in einem Computergehäuse über einen rückseitigen Slot
• Legacy‑Geräteverbindungen, die eine 9‑polige Sub‑D Schnittstelle erfordern

Technische Daten

• Anschluss A: 9‑polig Sub‑D Stecker (extern, Blende)
• Anschluss B: 10‑poliger interner Anschluss (1:1 Verdrahtung)
• Kabellänge: 0,25 m
• Kabelfarbe: grau
• Zertifizierung: UL E336285
• Marke: InLine, MPN: 33208, EAN: 4043718037254

Anwendung

Montieren Sie die Slotblende in einem freien rückseitigen Erweiterungsslot des Computergehäuses. Verbinden Sie den 10‑poligen internen Anschluss mit dem passenden seriellen Header auf dem Motherboard und achten Sie auf die korrekte Ausrichtung, um Schäden zu vermeiden. Befestigen Sie die Blende mit der Gehäuseschraube und verlegen Sie das Kabel zugentlastend. Der externe 9‑polige Sub‑D Stecker kann dann zum Anschließen serieller Geräte oder Kabel verwendet werden.

Empfehlungen

Verwenden Sie diese Blende für interne serielle Port‑Installationen, bei denen eine kurze, feste Verbindung erforderlich ist; überprüfen Sie die Header‑Pinbelegung in der Motherboard‑Dokumentation vor dem Anschließen, um eine korrekte 1:1 Pin‑Zuordnung sicherzustellen.
