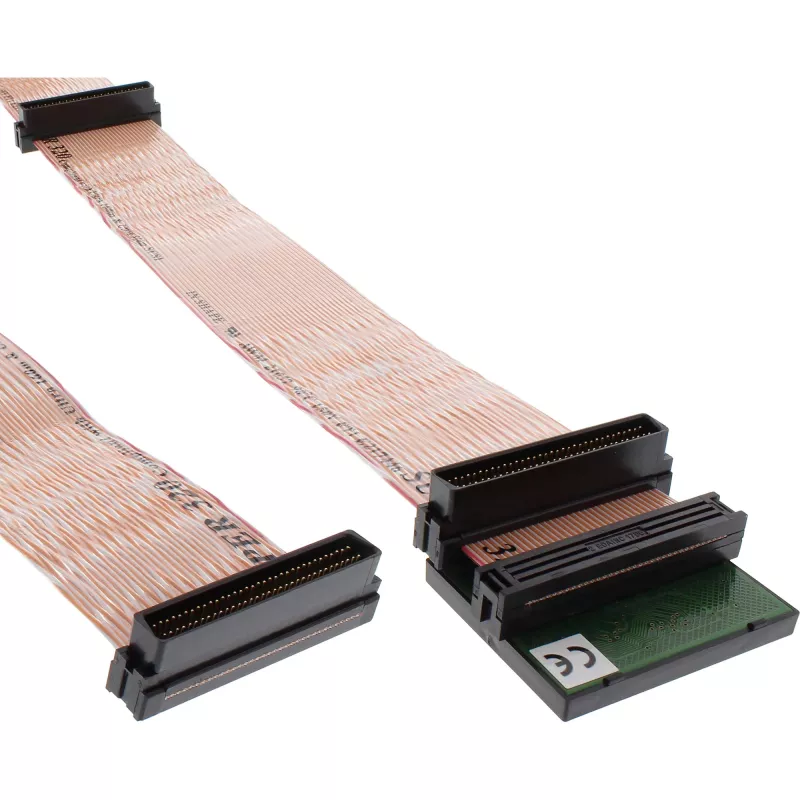

InLine SCSI U320 Flachbandkabel, 68-polig, für 2 Geräte, mit Terminator

Integrierter LVD/SE-Abschluss für stabile Bus-Architektur:Der integrierte Terminator reduziert Signalreflexionen und gewährleistet einen normgerechten Abschluss innerhalb bestehender Ultra320-SCSI-Strukturen.
Zuverlässige Ultra320-Datenübertragung:Unterstützt Übertragungsraten von bis zu 320 Mb/s und ermöglicht eine stabile Kommunikation zwischen Controller und Peripheriegeräten.
Optimiert für interne Systemintegration:Das 68-polige Twisted-Pair-Flachbandkabel eignet sich für strukturierte Verkabelung in PC-Gehäusen und industriellen Systemen.
Tochterplatinen-Anschluss für bis zu zwei Geräte:Drei IDC-68-polige Buchsen erlauben den Anschluss von bis zu zwei SCSI-U320-Peripheriegeräten an einen Controller.
Kompatibel mit LVD- und SE-Umgebungen:Unterstützt LVD/SE-Spezifikationen und ist für bestehende Ultra320-SCSI-Infrastrukturen geeignet.

Das InLine® SCSI U320 Flachbandkabel wurde für den internen Einsatz in Ultra320-SCSI-Systemen entwickelt. Es ermöglicht den strukturierten Anschluss von bis zu zwei Peripheriegeräten an einen SCSI-U320-Controller innerhalb eines PC-Gehäuses oder industriellen Systems.
Das 68-polige Twisted-Pair-Flachbandkabeldesign unterstützt Datenübertragungen von bis zu 320 Mb/s und gewährleistet eine stabile Signalqualität in parallelen SCSI-Architekturen. Der integrierte LVD/SE-Abschlusswiderstand vereinfacht den korrekten Busabschluss und reduziert potenzielle Signalreflexionen.
Die drei IDC-68-poligen Buchsen ermöglichen eine flexible Geräteverkettung. Das Kabel eignet sich für Wartungsarbeiten, Systemerweiterungen und zur Absicherung bestehender Infrastrukturen mit Ultra320-SCSI-Technologie.

Schnittstelle: Ultra320 SCSI
Design: internes Flachbandkabel
Polzahl: 68-polig
Steckverbinder: 3x IDC-68-polige Buchse
Abschluss: integrierter LVD/SE-Abschlusswiderstand
Maximale Datenübertragungsrate: 320 Mb/s
Kabellänge: 0,75 m
Kabeltyp: Twisted-Pair-Flachband

InLine SCSI U320 Flachbandkabel, 68-polig, für 2 Geräte, mit Terminator. Produktfarbe: Mehrfarbig, Kabellänge: 0,75 m. Verpackungsbreite: 120 mm, Verpackungstiefe: 230 mm, Verpackungshöhe: 33 mm. Breite: 52 mm, Tiefe: 780 mm, Höhe: 20 mm

Verwendung

Schalten Sie den PC aus und öffnen Sie das Gehäuse. Führen Sie das InLine 68-polige Flachbandkabel vom SCSI-U320-Controller zum ersten Gerät und schließen Sie dann das zweite Gerät an den zweiten Anschluss des Kabels an. Stellen Sie sicher, dass der integrierte Terminator am Ende der Kette angebracht ist, falls Ihre Konfiguration dies erfordert. Sichern Sie das Kabel fern von Lüftern und beweglichen Teilen, bevor Sie das Gehäuse schließen und das System einschalten.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie dieses Kabel in Systemen, die für U320-SCSI-Standards ausgelegt sind, vermeiden Sie übermäßiges Biegen oder Verdrehen des Flachbandkabels und überprüfen Sie die Geräte-IDs und Abschlusseinstellungen gemäß Ihrer Controller- und Gerätedokumentation.
