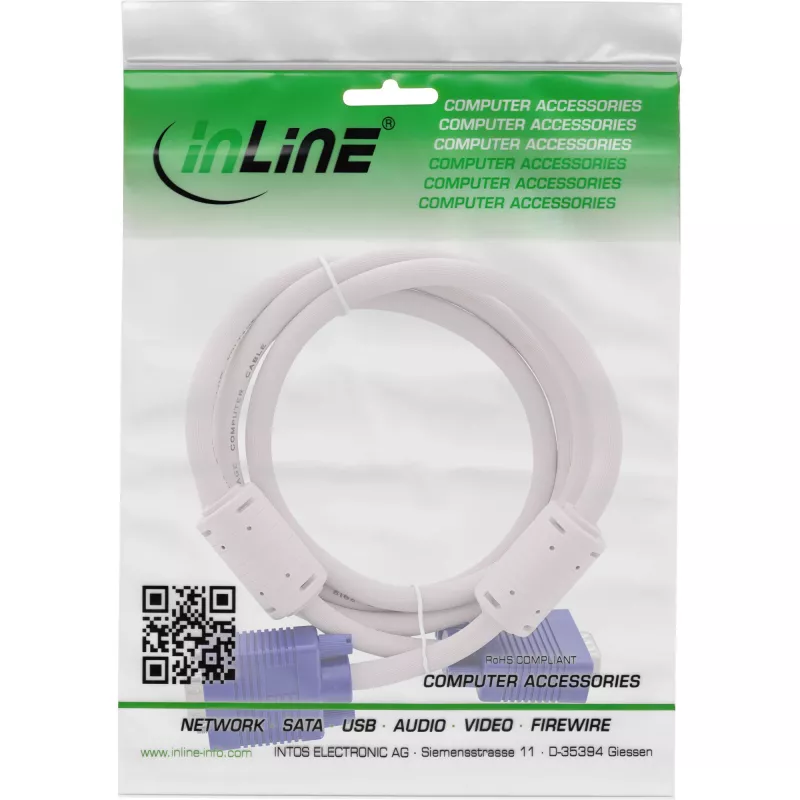

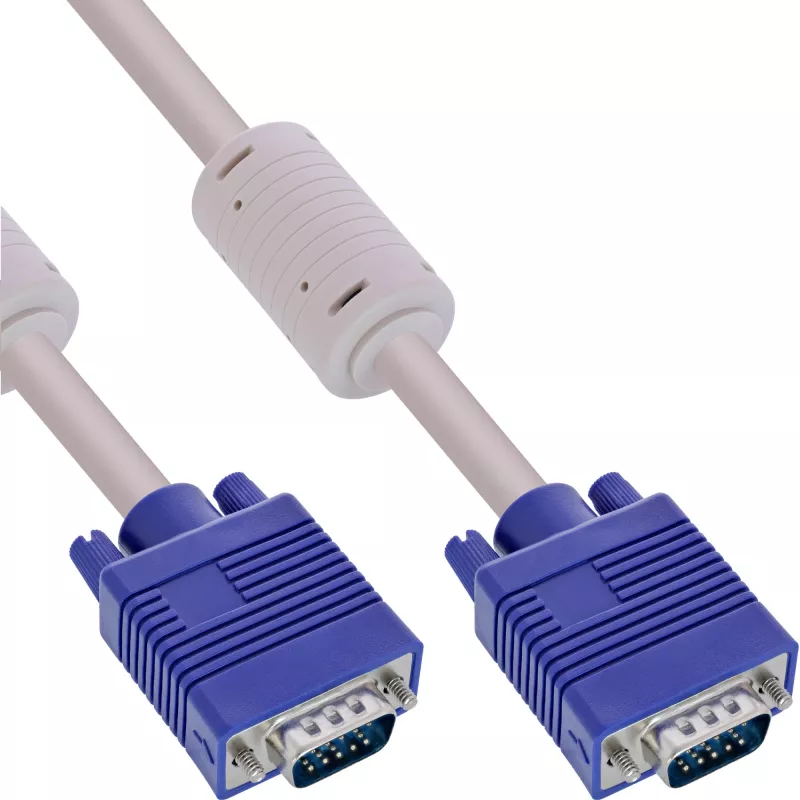

InLine S-VGA Kabel 15 HD grau Stecker / Stecker 3 m

Das InLine S-VGA Kabel 15 HD (3 m) ist ein doppelt geschirmtes Videokabel für die zuverlässige Übertragung analoger VGA-Signale zwischen Geräten mit 15-poligen VGA-Anschlüssen. Das Kabel enthält drei einzeln geschirmte Koaxialadern für RGB und sieben zusätzliche Datenleitungen und ist mit 15-poligen SVGA-Steckern (Stecker auf Stecker) mit 1:1-Verdrahtung (Pin 9 nicht angeschlossen) ausgestattet. Die Steckergehäuse sind blau nach dem PC99-Farbstandard, um die Port-Identifikation zu erleichtern.

Vorteile

Doppelte Schirmung und einzelne Koaxialleiter für die RGB-Kanäle reduzieren Interferenzen und helfen, die Signalintegrität über die 3 m Länge zu erhalten. Goldbeschichtete Kontakte bieten verbesserte Kontaktsicherheit und Korrosionsbeständigkeit. Ein 1:1 verdrahteter 15-poliger Stecker gewährleistet Kompatibilität mit standardmäßigen VGA/SVGA-Anschlüssen.

Geeignet für

• Verbindung von Desktop-PCs mit Monitoren
• Verbindung von Laptops oder Mediaplayern mit Projektoren mit VGA-Eingang
• Verlängerung von VGA-Strecken in Arbeitsplätzen oder Besprechungsräumen

Technische Daten

• Anschlusstyp: 15-polig VGA (Stecker) auf 15-polig VGA (Stecker), 1:1-Verdrahtung (Pin 9 nicht angeschlossen)
• Kabellänge: 3 m
• Kabelaufbau: 3 einzeln geschirmte Koaxialleitungen (RGB) + 7 Datenleitungen; insgesamt doppelt geschirmt
• Kontaktbeschichtung: goldbeschichtete Kontakte
• Farbe: beiges Gehäuse mit blauen Steckergehäusen (PC99-Standard)

Anwendung

Richten Sie die 15-poligen Stecker an den entsprechenden VGA-Anschlüssen Ihrer Geräte aus und führen Sie sie vorsichtig ein. Ziehen Sie die Rändelschrauben fest, um eine stabile Verbindung zu gewährleisten. Verwenden Sie das Kabel zur Übertragung analoger Videosignale; es sind keine zusätzlichen Treiber oder Stromversorgung erforderlich. Wenn Ihr Gerät Pin 9 für ID oder Stromversorgung verwendet, überprüfen Sie die Kompatibilität, da Pin 9 bei diesem Kabel nicht angeschlossen ist.

Empfehlungen

Für optimale Signalqualität vermeiden Sie es, das VGA-Kabel parallel zu Stromkabeln zu verlegen, und halten Sie die Kabellänge den Auflösungsanforderungen angemessen – kürzere Strecken helfen, höher aufgelöste Signale zu erhalten. Lagern Sie das Kabel ohne enge Biegungen und vermeiden Sie scharfe Knicke, um die Lebensdauer zu verlängern.
