InLine PoE / PoE+ tester InLine 79999I

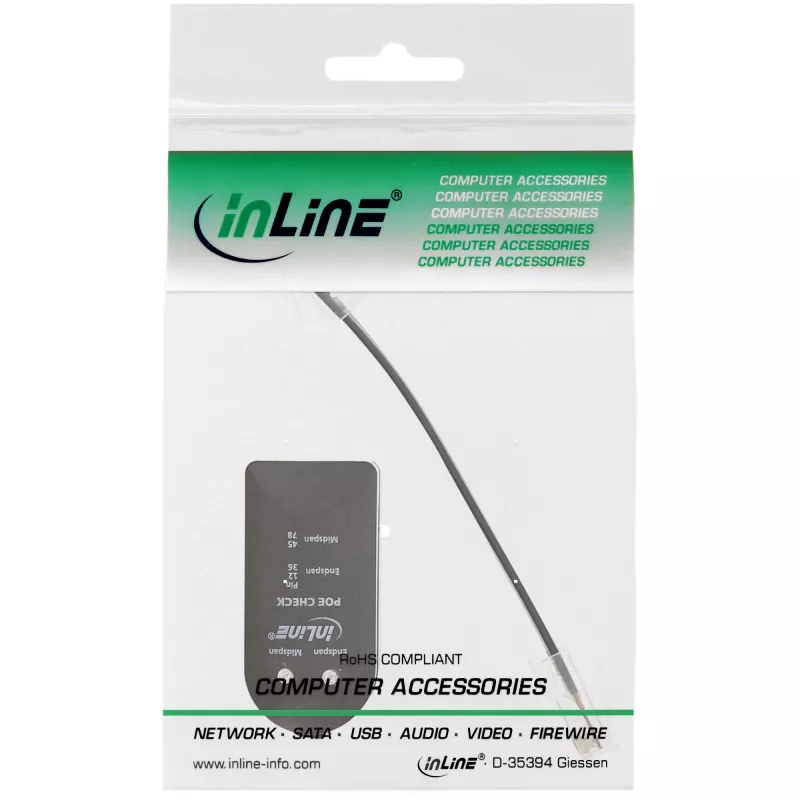

Der InLine PoE / PoE+ Tester InLine 79999I ist ein kompaktes Handgerät zur Überprüfung von Power over Ethernet an Netzwerkdosen und Patchkabeln. Er unterstützt PoE-Versorgungen gemäß IEEE 802.3af und IEEE 802.3at mit Nennspannungen im Bereich von 37–57 V und wird über das mitgelieferte kurze RJ45-Kabel mit dem Netzwerk verbunden. Der Tester zeigt das Vorhandensein und die Art der PoE-Einspeisung an und hilft festzustellen, ob die Stromversorgung über Endspan- oder Midspan-Verkabelung erfolgt.

Vorteile

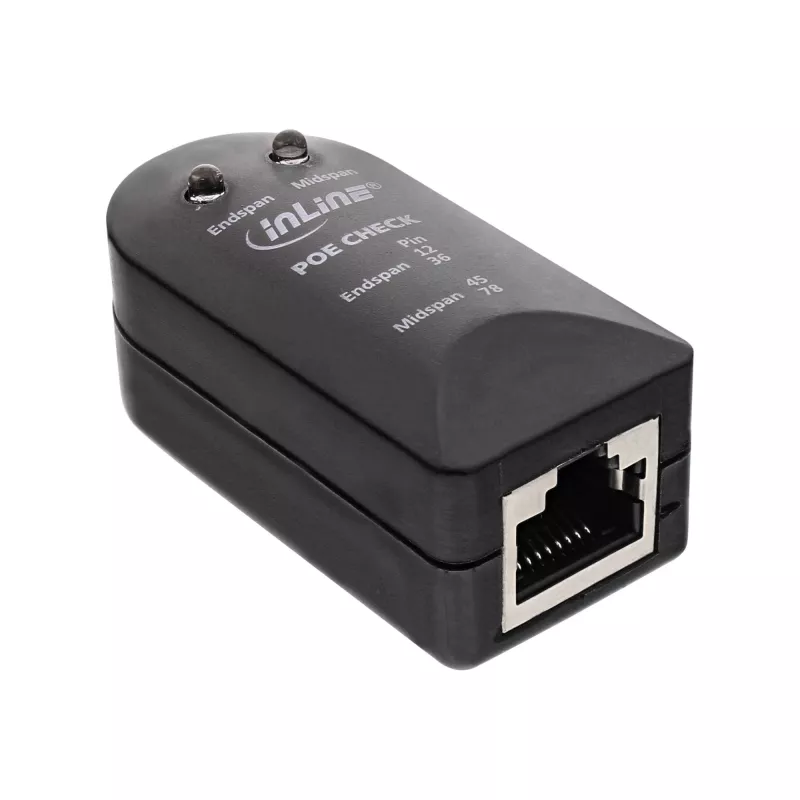

Der Tester bietet eine einfache visuelle Anzeige des PoE-Vorhandenseins und des Verdrahtungstyps über LEDs, ist mit PoE und PoE+ (IEEE 802.3af / 802.3at) innerhalb des angegebenen Spannungsbereichs kompatibel und kompakt und tragbar für die Fehlerbehebung vor Ort. Er erfordert keine Konfiguration und verwendet einen standardmäßigen RJ45-Stecker für den schnellen Anschluss an Dosen und Kabel.

Geeignet für

• Schnelle Überprüfung der PoE- / PoE+-Verfügbarkeit an Netzwerkdosen
• Testen von Patchkabeln und installierten RJ45-Ports auf PoE-Verkabelung
• Fehlerbehebung vor Ort durch Netzwerktechniker und Installateure

Wichtige Spezifikationen

• Standards: Kompatibel mit IEEE 802.3af und IEEE 802.3at
• Unterstützter Spannungsbereich: 37–57 V
• Anschluss: RJ45 (verwendet mitgeliefertes kurzes Kabel)
• Farbe: Schwarz
• Marke/Modell: InLine 79999I

Anwendung

Verbinden Sie den RJ45-Stecker des Testers mit dem Gerät über das mitgelieferte kurze Kabel und stecken Sie das andere Ende in den zu prüfenden RJ45-Port oder die Wanddose. Beobachten Sie die LED-Anzeigen: Wenn die Endspan-LED leuchtet, liegt PoE auf den Pins 1, 2, 3 und 6 an; wenn die Midspan-LED leuchtet, liegt PoE auf den Pins 4, 5, 7 und 8 an. Wenn keine LED leuchtet, liefert der getestete Anschluss keine PoE-Spannung.

Empfehlungen

Verwenden Sie den Tester nicht für Telefon- oder ISDN-Leitungen – diese Standards und Spannungen werden nicht unterstützt. Verwenden Sie das Gerät nur innerhalb des unterstützten Spannungsbereichs (37–57 V) und beachten Sie die üblichen Sicherheitsvorkehrungen bei Arbeiten an aktiven Netzwerkgeräten.
