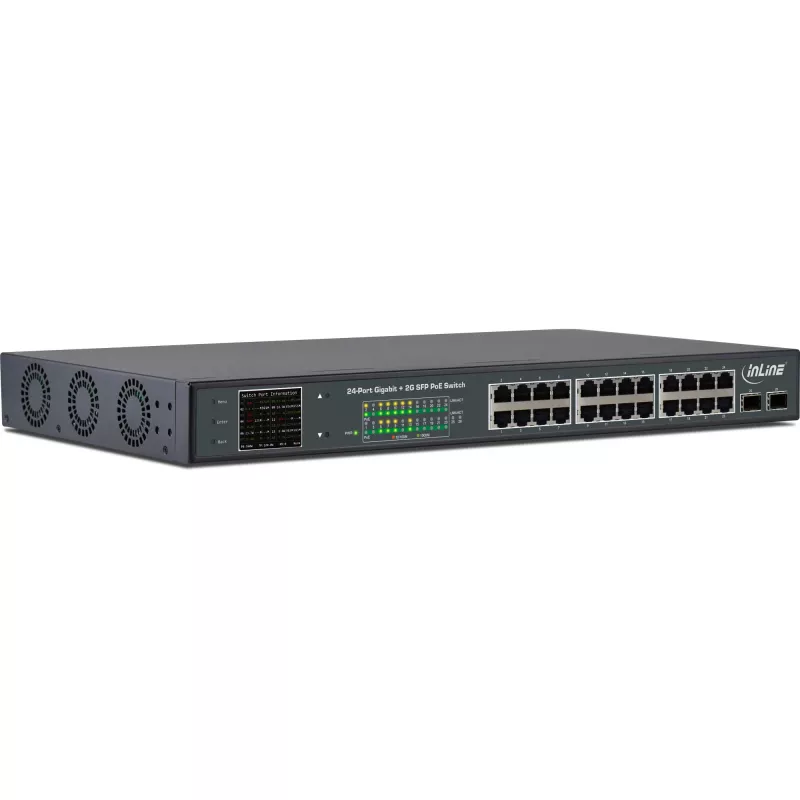

InLine PoE+ Gigabit Netzwerk-Switch 24 Port,1 Gb/s, 2xSFP,19 Zoll 1U (inkl. Halterungen)

Der InLine® PoE+ Gigabit Netzwerk-Switch ist eine schnelle und flexible Lösung, um das bestehende Netzwerk auf das IEEE 802.3af / IEEE 802.3at Power over Ethernet-System aufzurüsten sowie eine Glasfaserverbindung zur Überbrückung größerer Entfernungen zu realisieren. Der Switch bietet Schutz vor beispielsweise Überlast, Überspannung und Überhitzung an jedem Port. Darüber hinaus unterstützt der Switch sowohl IEEE 802.3af als auch IEEE 802.3at PoE+ mit bis zu 32 Watt Leistung pro Port über ein einzelnes Cat. 5/5e/6 Ethernet-Kabel, einem PoE-Budget von 380W und einer kombinierten Gesamtleistung von 420 Watt. 24x 10/100/1000Mbps PoE+-Ports lösen das Problem einer begrenzten Anzahl verfügbarer Steckdosen und bieten Systemadministratoren eine flexible Lösung, um nahezu überall netzwerkfähige Geräte mit Strom zu versorgen, wie z.B. PoE-fähige IP-Kameras oder Wireless Access Points.

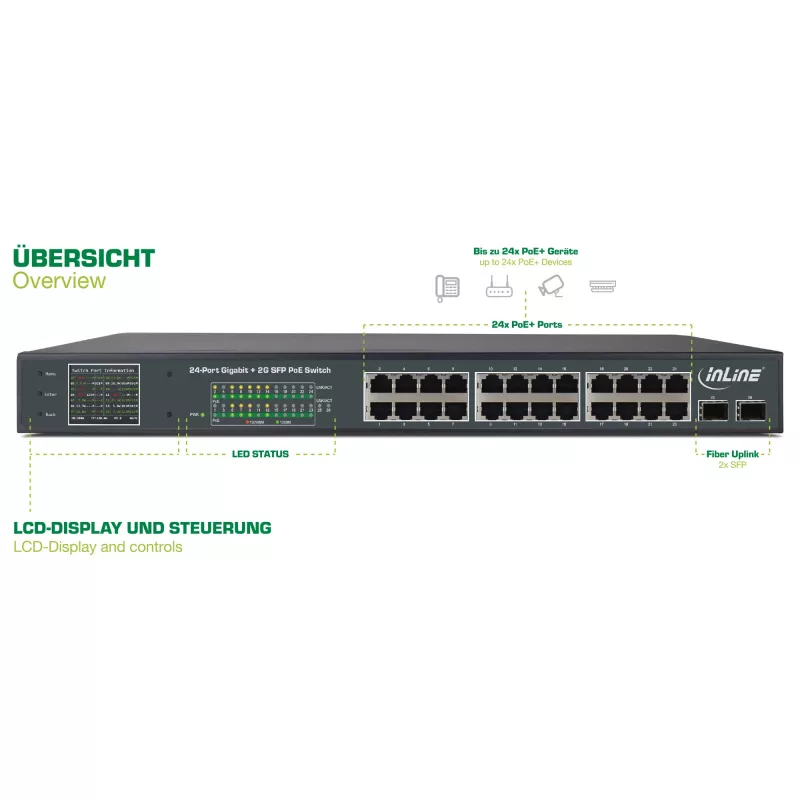

Das LC-Display zeigt nicht nur den Betriebszustand des PoE-Ports an, sondern auch den Status jedes Ports, z.B.: Ausgangsleistung, Überlast, Kurzschluss, geringe Arbeitslast, Unterspannung, Überspannung, Überhitzung usw. Dazu gehören beispielsweise:
Switch-Modus (Normal, VLAN (der Switch unterstützt die Isolierung jedes Ports, aber jeder Port kann weiterhin mit dem Uplink-Port kommunizieren), CCTV (der Switch unterstützt eine maximale Entfernung von 250 Metern mit einer Übertragungsgeschwindigkeit von 10Mbps).
Switch-Bandbreite
PD-Typ (PD=Powered Devices): Enhance: PD unterstützt kein PoE gemäß IEEE802.3at/af, Standard: PD unterstützt PoE gemäß IEEE802.3at/af, Legacy: Verwendung eines Cisco-PD mit eigenem PoE-Standard
PD-Neustart durch Deaktivieren/Aktivieren des entsprechenden Ports
PSE-Leistungsabstimmung (PSE=Stromversorgungseinrichtung): Diese Funktion kann die Gesamtleistung des PoE-Budgets erhöhen
PSE-Port-Priorität: Hier können Sie die PoE-Priorisierung pro Port zwischen hoch, mittel und niedrig einstellen
PSE-Port-Aktivierung: Damit kann jeder einzelne Port aktiviert/deaktiviert werden
PSE-Port-Leistung: Mit dieser Funktion kann die PoE-Leistung in 2W-Schritten zwischen 8W und 32W ausgewählt werden
Lüftersteuerung: Diese Funktion bietet die Möglichkeit, den Lüfterbetrieb festzulegen. Sie können zwischen "Immer Ein", "20% PB" (wenn der Switch 20% seines Leistungsbudgets verbraucht) und "40% PB" wählen.

Spezifikationen

Standards: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000BASE-X Gbit/s Ethernet über Glasfaser, IEEE 802.3x Vollduplex und Flusskontrolle, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus
Ports: 24x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X, 2x 1000Mb/s SFP
PoE-Ports: 1-24
PoE-Budget: 380W
Gesamtausgangsleistung: 420W
LCD-Anzeige: Echtzeitanzeige des PoE-Betriebsstatus
PoE-Ausgangsleistung: Max. 32 Watt pro Port
LED-Anzeigen: PWR, LNK/ACT PoE
Netzwerkkabel: 10BASE-T: UTP Kategorie 3, 4, 5 Kabel (100m)
100BASE-TX: UTP Kategorie 5, 5e Kabel (100m)
1000BASE-T: UTP Kategorie 5, 5e Kabel (100m)
1000BASE-SX: MMF, SMF
MAC-Adresstabelle: 8K, automatisches Lernen, automatische Aktualisierung
Jumbo Frame: 9216 Bytes
Paketpuffer: 4,1 Mbit
Übertragungsmethode: Store-and-Forward
Paketweiterleitungsrate: 38,69Mpps
Bandbreite: 52G

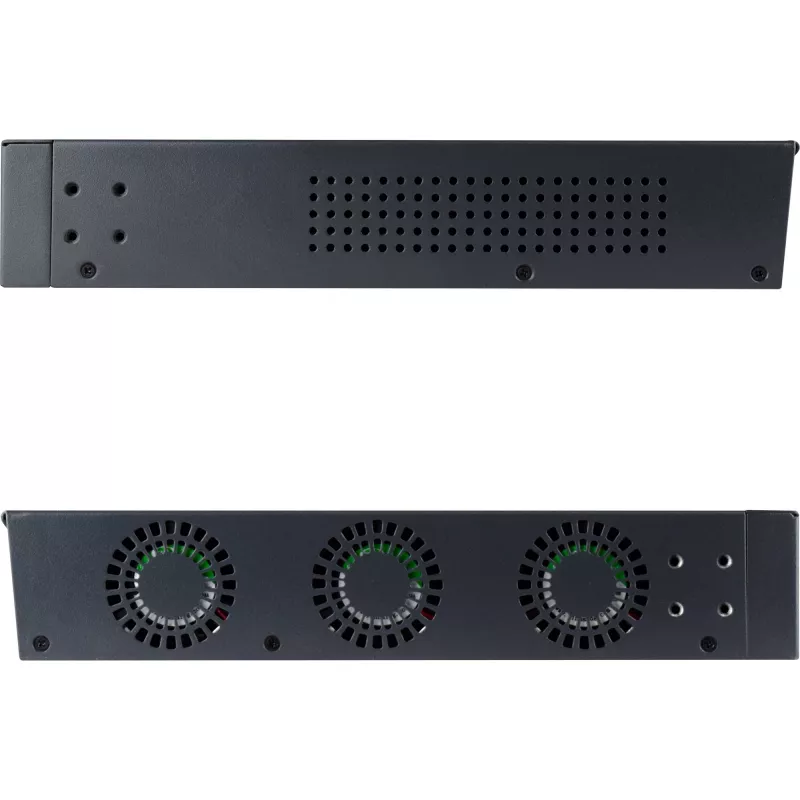

Anzahl Lüfter: 3
Abmessungen (B x T x H): 440x232x45mm
Gewicht: ca. 3,7kg
Netzeingang: 100~240V AC, 50/60Hz
Umgebungsbedingungen: Betriebstemperatur -10-60°C, Lagertemperatur -40-70°C, Luftfeuchtigkeit im Betrieb 10-90% nicht kondensierend, Luftfeuchtigkeit bei Lagerung 5-90% nicht kondensierend
Überspannungsschutz: ± 6KV

Lieferumfang:
1x InLine® PoE+ Gigabit Netzwerk-Switch
1x Bedienungsanleitung (Deutsch/Englisch)
1x Netzkabel
2x 19" Montagehalterungen
8x Schrauben für die Montagehalterungen
4x Gummifüße

InLine PoE+ Gigabit Netzwerk-Switch 24 Port,1 Gb/s, 2xSFP,19"1U (inkl. Halterungen). Grundlegende Switching RJ-45 Ethernet-Ports Typ: Gigabit Ethernet (10/100/1000), Grundlegende Switching RJ-45 Ethernet-Ports Anzahl: 24. Vollduplex. MAC-Adresstabelle: 8000 Einträge, Switching-Kapazität: 52 Gbit/s. Netzwerkstandards: IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. Power over Ethernet (PoE). Rack-Montage, Formfaktor: 1U

Verwendung

Installieren Sie den InLine PoE+ Gigabit Netzwerk-Switch in einem 19" Rack mit den mitgelieferten Montagehalterungen oder stellen Sie ihn auf eine ebene Fläche mit den Gummifüßen. Schließen Sie Netzwerkgeräte an die RJ45-Ports mit Cat.5/5e/6 Kabeln bis zu 100 Metern an und verwenden Sie SFP-Module für Glasfaserverbindungen, wo eine größere Reichweite erforderlich ist. Konfigurieren Sie PoE-Einstellungen und Port-Modi über das LCD-Menü: Legen Sie den PD-Typ fest, aktivieren/deaktivieren Sie einzelne PSE-Ports, weisen Sie PSE-Port-Prioritäten zu, wählen Sie die PoE-Leistung pro Port (8–32 W) und verwenden Sie den PD-Neustart, wenn ein angeschlossenes Gerät zurückgesetzt werden muss. Überwachen Sie Port-Status und Alarme auf dem LCD für Last, Spannung und Temperaturbedingungen.

Empfehlungen

Für einen zuverlässigen PoE-Einsatz planen Sie den Gesamtstromverbrauch so, dass er innerhalb des 380 W PoE-Budgets bleibt, und nutzen Sie die PSE-Port-Priorität und die einstellbare Leistung pro Port, um sicherzustellen, dass kritische Geräte mit Strom versorgt bleiben. Verwenden Sie geeignete SFP-Module und Singlemode-/Multimode-Fasern für Langstreckenverbindungen und sorgen Sie für eine ausreichende Belüftung um den Switch, um Überhitzung zu vermeiden.
