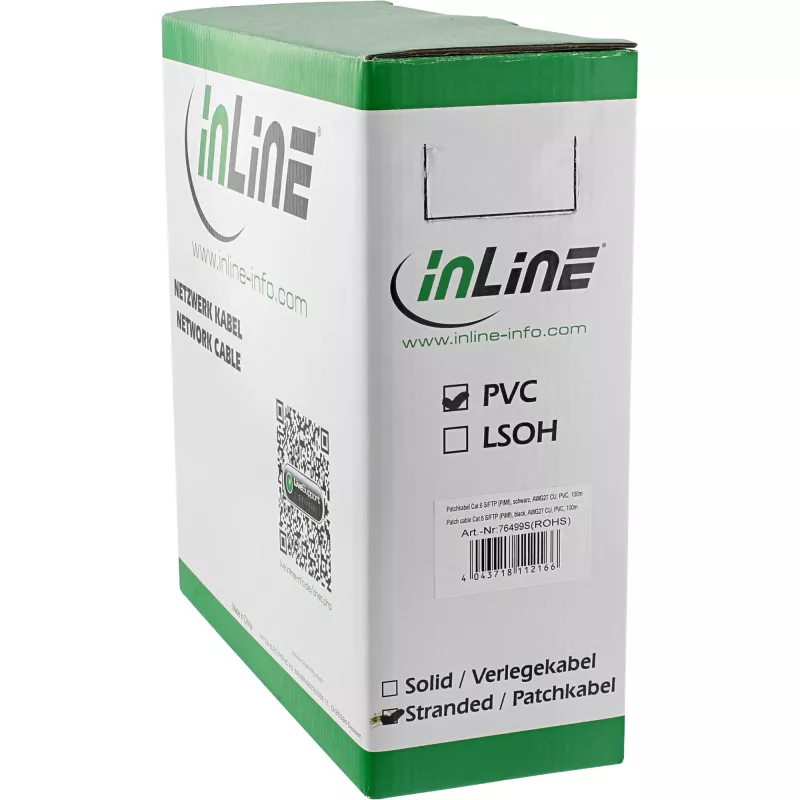

InLine Patchkabel S/FTP PiMF Cat.6 schwarz AWG27 PVC CU 100m

InLine S/FTP PiMF Cat6 Patchkabel auf 100-m-Rolle, schwarz. Dieses geschirmte Cat6-Kabel verfügt über einen Gesamtgeflechtschirm kombiniert mit einzeln foliengeschirmten Paaren (S/FTP PiMF), um Nebensprechen und elektromagnetische Störungen zu reduzieren. Die Leiter sind aus AWG27-Kupfer und der Kabelmantel besteht aus PVC, wodurch es sich zur Herstellung von Patchkabeln, zum Anschluss von Netzwerkgeräten an Patchfelder und zur Verwendung in strukturierter Horizontalverkabelung eignet, wo geschirmte Cat6-Leistung für Gigabit-Ethernet erforderlich ist.

Vorteile

Das S/FTP PiMF-Design bietet verbesserten Schutz gegen externe EMI und minimiert Nahnebensprechen und Fremdnebensprechen im Vergleich zu ungeschirmten Alternativen. AWG27-Kupferleiter gewährleisten eine zuverlässige Signalübertragung für Gigabit-Ethernet-Anwendungen. Der PVC-Mantel sorgt für mechanischen Schutz und flexible Handhabung bei der Installation und Verkabelung. Auf einer 100-m-Rolle geliefert, ist das Kabel bequem für die Herstellung von Patchkabeln nach Maß und für die Installation in Racks und horizontalen Leitungswegen.

Geeignet für

• Herstellung kundenspezifischer Patchkabel und Patchleitungen
• Anschluss von Switches, Routern und Netzwerkgeräten an Patchfelder
• Horizontale strukturierte Verkabelung in geschirmten oder EMI-gefährdeten Umgebungen
• Gigabit-Ethernet und andere Hochgeschwindigkeits-Netzwerkverbindungen

Technische Daten

• Kategorie: Cat6
• Schirmung: S/FTP (Gesamtgeflecht mit einzeln foliengeschirmten Paaren, PiMF)
• Leiter: massiv/Litze AWG27 Kupfer (4 Paare)
• Paare: 4 x 2 Leiterpaare
• Mantelmaterial: PVC
• Länge: 100-m-Rolle
• Farbe: schwarz
• Leistung: geeignet für Gigabit-Ethernet

Verwendung

Messen und schneiden Sie die benötigte Länge von der 100-m-Rolle ab, entfernen Sie den Außenmantel vorsichtig, um die Paarschirme zu erhalten, und bereiten Sie jedes Paar gemäß dem Anschlussschema des Steckerherstellers vor. Achten Sie auf die Unversehrtheit der einzelnen Folienschirme und stellen Sie sicher, dass der Gesamtgeflechtschirm bei geschirmten Installationen mindestens an einem Ende ordnungsgemäß geerdet ist. Verwenden Sie geeignete geschirmte Cat6-RJ45-Stecker und passende Crimp- oder Lötwerkzeuge, um Patchkabel nach Maß für Ihr Rack oder Netzwerklayout zu konfektionieren.

Empfehlungen

Für optimale Leistung verlegen Sie geschirmte Cat6-Kabel getrennt von starken elektrischen Quellen und sorgen Sie für eine durchgängige Erdung des Kabelschirms. Befolgen Sie nach der Konfektionierung die branchenüblichen Anschlussnormen und Prüfverfahren (Durchgang, Paarzuordnung, NEXT und Rückflussdämpfung), um die Gigabit-Ethernet-Konformität zu überprüfen.
