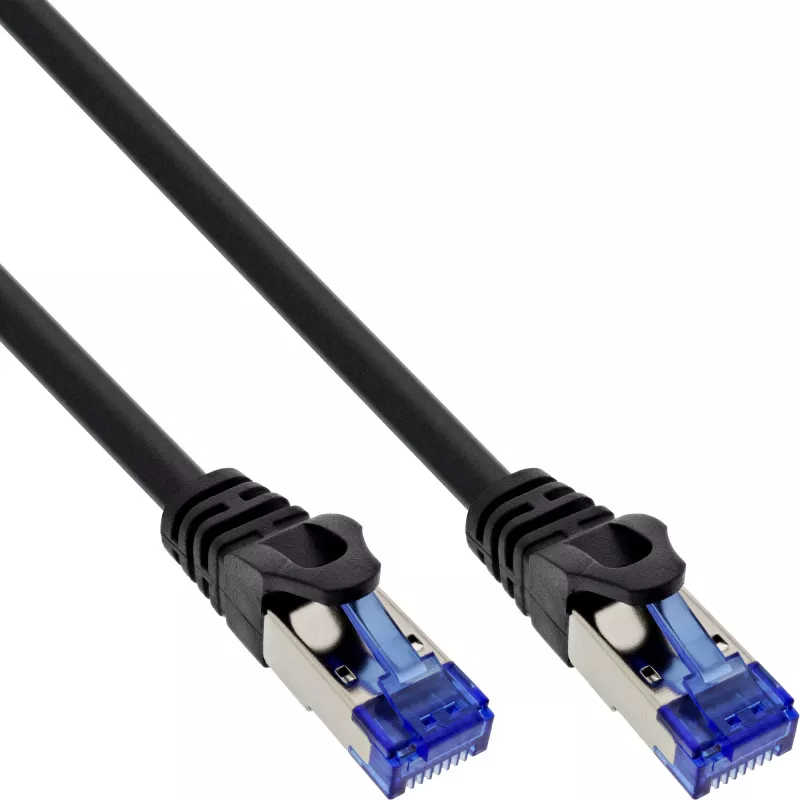

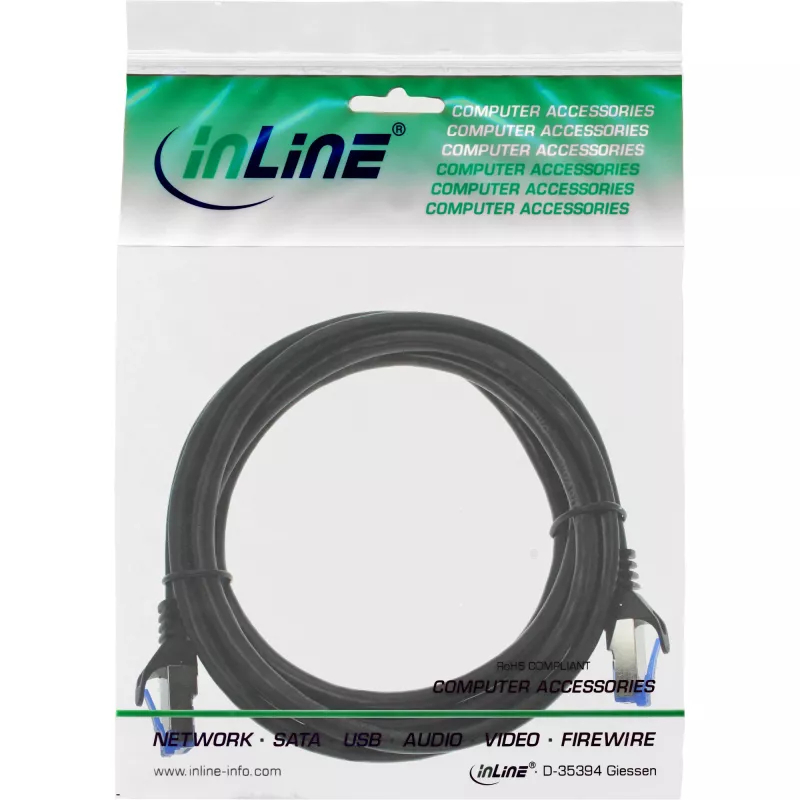

InLine Patchkabel armiert, U/FTP, Cat.6A, schwarz, 7,5 m

Das InLine® Cat.6A armierte Patchkabel (7,5 m) ist ein robustes U/FTP-Ethernet-Kabel, das für anspruchsvolle Netzwerkinstallationen und Umgebungen im Außenbereich oder mit hoher mechanischer Beanspruchung entwickelt wurde. Es kombiniert eine vollständige Abschirmung, einen inneren SUS204-Edelstahlmantel und einen hochelastischen PVC-Außenmantel, um mechanischen Schutz, EMI-Schutz und langfristige Haltbarkeit zu bieten. Das Kabel verwendet eine HDPE-Kernisolierung und RJ-45 (8P8C) vollständig geschirmte Stecker mit 50 µ" vergoldeten Kontakten und gewährleistet eine stabile Signalintegrität für Hochgeschwindigkeitsdatenverbindungen bis zu 500 MHz sowie die Unterstützung von PoE-Anwendungen.

Vorteile

Die armierte Konstruktion erhöht die Beständigkeit gegen Quetschungen, starken Fußgängerverkehr, Schädlinge und Nagetiere, während die vollständige U/FTP-Abschirmung elektromagnetische Störungen reduziert. Die Hochdichte-Polyethylen (HDPE)-Isolierung und die vergoldeten Kontakte gewährleisten zuverlässige Leitfähigkeit und einen geringen Signalverlust. Der innere Edelstahlmantel und der elastische PVC-Außenmantel bieten eine verbesserte mechanische Festigkeit und Flexibilität für Installationen wie temporäre Veranstaltungsaufbauten oder freiliegende Verkabelungen im Außenbereich.

Geeignet für

• Hochgeschwindigkeits-LAN-Verbindungen, die Cat.6A-Leistung (bis zu 500 MHz) erfordern
• Außen- und halb-außenliegende Installationen, die mechanischer Beanspruchung ausgesetzt sind
• Temporäre Veranstaltungsverkabelung (Shows, Konzerte, Bühnen)
• Werbetafeln, Werbeschilder und andere exponierte vernetzte Geräte

Wichtige Spezifikationen

• Kabeltyp: Cat.6A U/FTP
• Länge: 7,5 m
• Leiter: 28 AWG
• Isolierung: HDPE
• Innenmantel: SUS204 (Edelstahl)
• Außenmantel: Hochelastisches PVC
• Außendurchmesser: 7,3 mm
• Steckertyp: RJ-45 (8P8C) vollständig geschirmt
• Kontakte: 50 µ" vergoldet
• Bandbreite: 500 MHz
• Nennspannung: 30 V
• PoE/PoE+/PoE++-Unterstützung: bis zu 90 W
• Druckfestigkeit (kurzzeitiger Druck): 2000 N
• Druckfestigkeit (Dauerbelastung): 500 N
• Temperaturbereich: Installation 0 bis 50 °C, Betrieb -20 bis 60 °C
• Elektrische Werte: Leiter-Gleichstromwiderstand ≤ 28,4 Ω/100 m; Impedanz 100 Ω; Kapazität 5600 pF/100 m; Signallaufzeit ≤ 545 ns/100 m; Laufzeitunterschied ≤ 45 ns/100 m
• Zertifizierung: Besteht den Fluke DSX 8000 Kanaltest
• Farbe: Schwarz

Anwendung

Verbinden Sie die vollständig geschirmten RJ-45-Stecker mit den entsprechenden Ethernet-Ports an den Netzwerkgeräten und stellen Sie eine ordnungsgemäße Erdung der Kabelschirmung an einem Ende oder gemäß den örtlichen Erdungspraktiken sicher, um den EMI-Schutz aufrechtzuerhalten. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden, und fixieren Sie es, um eine anhaltende Druckbelastung zu reduzieren. Schützen Sie bei Außeninstallationen oder temporären Installationen die Anschlusspunkte vor direkter Witterungseinwirkung und befolgen Sie die örtlichen Installationsnormen für PoE-gespeiste Geräte.

Empfehlungen

Verwenden Sie dieses armierte Cat.6A-Patchkabel, wenn mechanischer Schutz und hohe Signalintegrität erforderlich sind. Für beste Leistung terminieren und testen Sie Installationen mit geeigneten Zertifizierungswerkzeugen (z. B. Fluke DSX-Serie) und beachten Sie die angegebenen Temperatur- und Belastungsgrenzen, insbesondere bei Verwendung von PoE bis zu 90 W.
