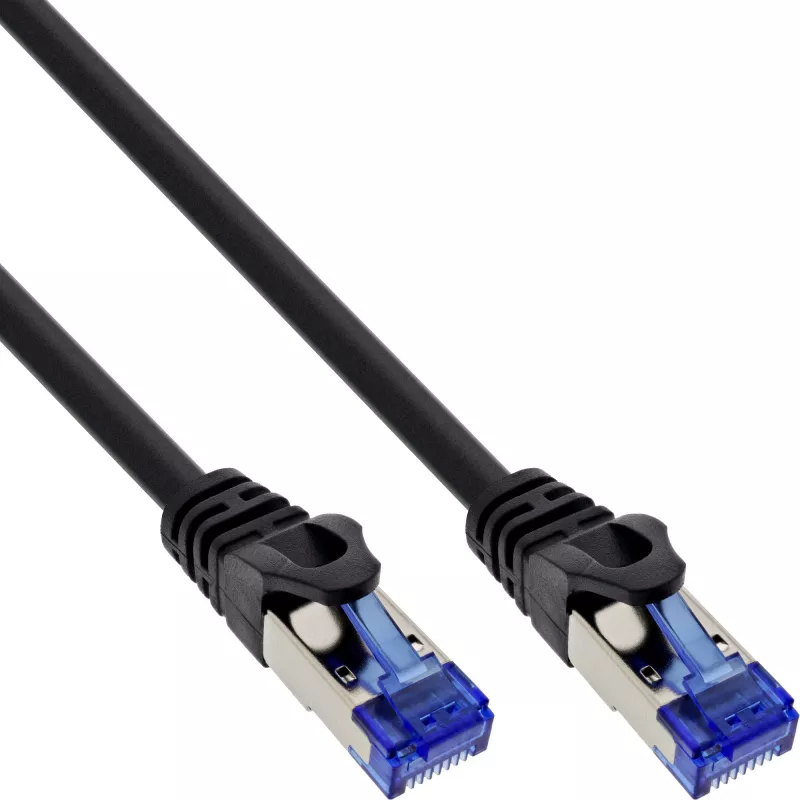

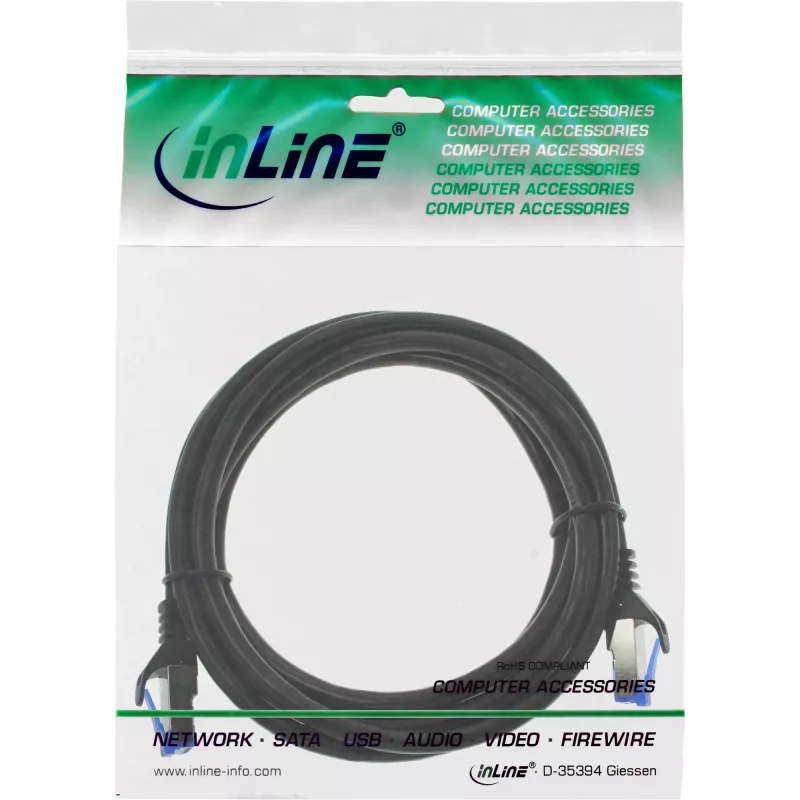

InLine Patchkabel armiert, U/FTP, Cat.6A, schwarz, 5m

Das InLine Cat.6A armierte Patchkabel (5 m) ist ein robustes U/FTP-Ethernetkabel, das für anspruchsvolle Netzwerkinstallationen entwickelt wurde, bei denen mechanischer Schutz und Signalintegrität erforderlich sind. Es verfügt über einen inneren SUS204-Edelstahlmantel, eine hochelastische PVC-Außenhülle und eine HDPE-Kernisolierung und ist mit vollständig geschirmten 8P8C (RJ-45)-Steckern mit 50 µ" goldbeschichteten Kontakten ausgestattet. Das Kabel eignet sich für den Innenbereich und exponierte Anwendungen wie Shows, Konzerte, Plakatwände und Werbeschilder und bietet Schutz vor starkem Fußgängerverkehr, Witterungseinflüssen und Schädlingen.

Vorteile

Die armierte Konstruktion bietet eine erhöhte mechanische Festigkeit und Widerstandsfähigkeit gegen Druck und Stöße. Die vollständige U/FTP-Schirmung und die Isolierung aus hochdichtem Polyethylen (HDPE) gewährleisten eine stabile Signalübertragung und reduzierte elektromagnetische Störungen. Die goldbeschichteten Kontakte der RJ-45-Stecker verbessern die Kontaktzuverlässigkeit und verringern den Übergangswiderstand. Das Kabel unterstützt PoE bis zu 90 W und erfüllt die Cat.6A-Leistungsanforderungen mit einer Bandbreite von 500 MHz.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Netzwerke, die Cat.6A-Leistung erfordern
• Frei verlegte Strecken und temporäre Installationen bei Veranstaltungen (Shows, Konzerte)
• Anbindung von Plakatwänden und Werbeschildern
• Umgebungen mit Risiko durch mechanische Belastung, Schädlinge oder Nagetiere

Technische Daten

• Kabeltyp: Cat.6A U/FTP
• Länge: 5 m
• Leiter: 28 AWG
• Isolierung: HDPE
• Innenmantel: SUS204 Edelstahl
• Außenmantel: Hochelastisches PVC
• Außendurchmesser: 7,3 mm (OD)
• Steckertyp: 8P8C (RJ-45), vollständig geschirmter Stecker mit 50 µ" goldbeschichteten Kontakten
• Bandbreite: 500 MHz
• Temperaturbereich: Installation 0 bis 50 °C; Betrieb -20 bis 60 °C
• Nennspannung: 30 V
• PoE/PoE+/PoE++-Unterstützung: bis zu 90 W
• Druckfestigkeit (kurzzeitig): 2000 N; (dauerhaft): 500 N
• Gleichstromwiderstand Leiter: ≤ 28,4 Ω/100 m
• Impedanz: 100 Ω
• Kapazität: 5600 pF/100 m
• Signallaufzeit: ≤ 545 ns/100 m; Laufzeitunterschied: ≤ 45 ns/100 m
• Zertifizierung: Besteht den Fluke DSX 8000 Kanaltest

Anwendung

Verbinden Sie die vollständig geschirmten RJ-45-Stecker mit den entsprechenden Ethernet-Anschlüssen an Geräten und Netzwerkausrüstung und stellen Sie sicher, dass die Verriegelungen der Stecker einrasten. Verlegen Sie das Kabel entlang des geplanten Pfads und vermeiden Sie scharfe Biegungen und übermäßige Torsion; verwenden Sie geeignete Zugentlastung oder Kabelkanäle, wenn mechanischer Schutz erforderlich ist. Sichern Sie das Kabel bei temporären Installationen im Freien gegen Bewegung und Kontakt mit scharfen Kanten.

Empfehlungen

Das Kabel ist für die Datenübertragung mit Cat.6A-Leistungsniveau vorgesehen; überprüfen Sie die PoE-Spezifikationen des Geräts, bevor Sie bis zu 90 W anwenden. Halten Sie während der Installation den empfohlenen Biegeradius ein und vermeiden Sie Druckbelastungen, die die angegebene Druckfestigkeit überschreiten, um die Schirmung und die innere Struktur zu erhalten.
