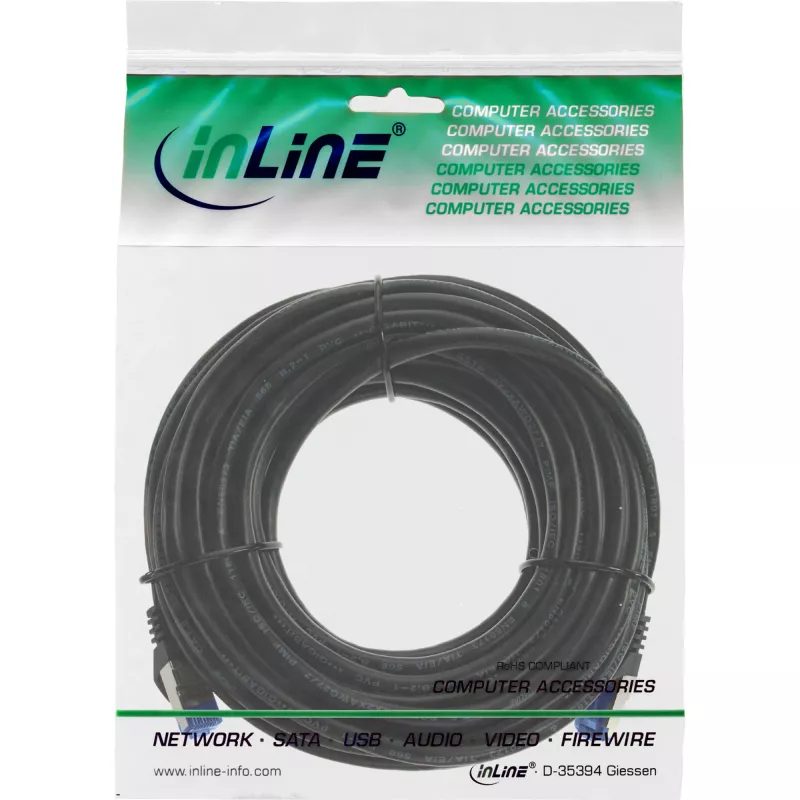

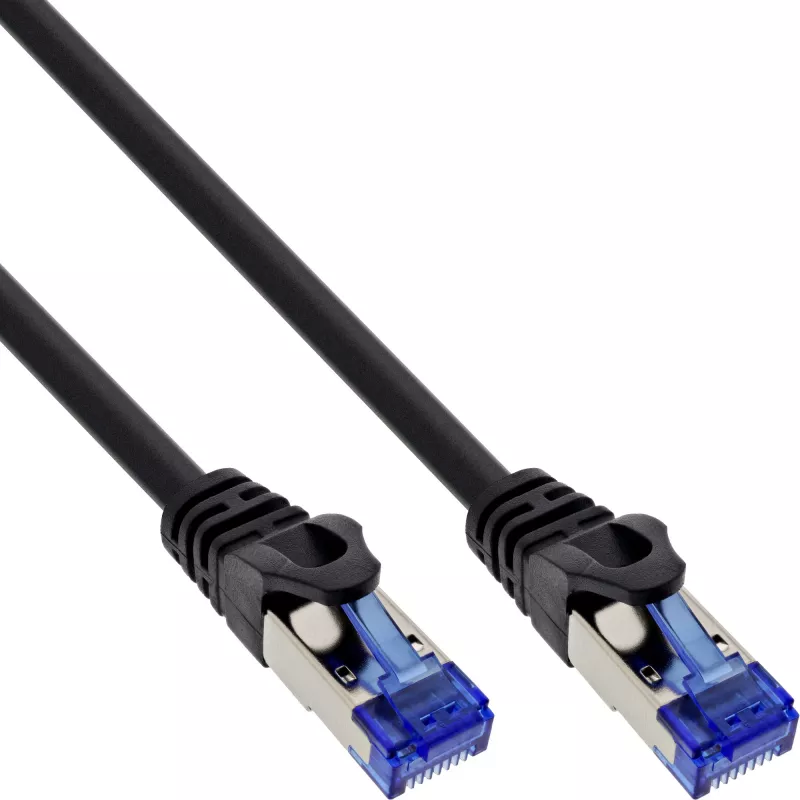

InLine Patchkabel armiert, U/FTP, Cat.6A, schwarz, 10 m

Das InLine® Cat.6A armierte Patchkabel ist ein robustes U/FTP-Ethernet-Kabel, das für anspruchsvolle Netzwerkanwendungen entwickelt wurde. Es besteht aus einem SUS204-Edelstahl-Innenmantel und einem hochelastischen PVC-Außenmantel und bietet mechanischen Schutz vor starkem Fußgängerverkehr, Witterung, Schädlingen und Nagetieren. Das Kabel verwendet eine HDPE-Kernisolierung und 28AWG-Leiter, unterstützt PoE/PoE+/PoE++ bis zu 90 W und liefert eine Bandbreite von bis zu 500 MHz für zuverlässige Signalintegrität über seine 10 m Länge. RJ-45 (8P8C)-Stecker mit 50 µ" vergoldeten Kontakten und vollständig geschirmten Crimpsteckern vervollständigen die Konfektionierung und machen das Kabel geeignet für Installationen, die eine verbesserte Abschirmung und Haltbarkeit erfordern.

Vorteile

Das armierte Design mit einem SUS204-Innenmantel und vollständiger U/FTP-Schirmung erhöht die mechanische Festigkeit und den Schutz vor elektromagnetischen Störungen. Die Isolierung aus hochdichtem Polyethylen (HDPE) und die 28AWG-Leiter erhalten die Signalqualität und eine niedrige Dämpfung gemäß der Cat.6A 500 MHz-Spezifikation. Der hochelastische PVC-Außenmantel verbessert die Flexibilität und bietet gleichzeitig Widerstandsfähigkeit gegen Umwelteinflüsse, und die vergoldeten Kontakte gewährleisten eine zuverlässige Steckverbindung.

Geeignet für

• Außen- und exponierte Installationen, bei denen mechanischer Schutz erforderlich ist (Shows, Konzerte, Plakatwände, Werbeschilder)
• Umgebungen mit potenziellem Nagetier- oder Schädlingsbefall
• PoE-Anwendungen bis zu 90 W
• Hochleistungs-Ethernet-Verbindungen, die eine Cat.6A U/FTP-Schirmung erfordern

Wichtige Spezifikationen

• Kabeltyp: Cat.6A U/FTP
• Länge: 10 m
• Leiter: 28 AWG
• Isolierung: HDPE
• Innenmantel: SUS204-Edelstahl
• Außenmantel: hochelastisches PVC
• Außendurchmesser: 7,3 mm (AD)
• Stecker: RJ-45 (8P8C), vollständig geschirmter Crimpstecker
• Kontakte: 50 µ" vergoldet
• Bandbreite: 500 MHz
• Impedanz: 100 Ω
• Kapazität: 5600 pF/100 m
• Leiter-Gleichstromwiderstand: ≤ 28,4 Ω/100 m
• Signallaufzeit: ≤ 545 ns/100 m
• Laufzeitunterschied: ≤ 45 ns/100 m
• Temperaturbereich: Installation 0 bis 50 °C, Betrieb -20 bis 60 °C
• Nennspannung: 30 V
• PoE-Unterstützung: bis zu 90 W
• Druckfestigkeit (kurzzeitiger Druck): 2000 N
• Druckfestigkeit (anhaltender Druck): 500 N
• Zertifizierung: Besteht den Fluke DSX 8000 Kanaltest

Verwendung

Verbinden Sie die RJ-45-Stecker mit den entsprechenden Ethernet-Ports an den Netzwerkgeräten; stellen Sie sicher, dass die Stecker vollständig eingerastet sind und die Schirmung ordnungsgemäß mit geerdeten Metallgehäusen verbunden ist, falls vorhanden. Verlegen Sie das Kabel unter Vermeidung scharfer Biegungen (beachten Sie den Mindestbiegeradius) und Bereichen, in denen anhaltende Quetschungen auftreten können. Bei Außen- oder exponierten Installationen befestigen Sie das Kabel an Trägern und schützen Sie die Anschlusspunkte vor direkter Witterungseinwirkung. Beachten Sie den angegebenen Installationstemperaturbereich und befolgen Sie die örtlichen Installationsnormen für geschirmte Kabel.

Empfehlungen

Für eine optimale Leistung testen Sie die installierte Verbindung mit einem Cat.6A-fähigen Tester (z. B. Fluke DSX-Serie) und stellen Sie eine ordnungsgemäße Erdung der Schirmung sicher. Vermeiden Sie wiederholte starke mechanische Belastungen an den Steckerenden und lassen Sie ausreichende Kabelreserven, um Zugbelastungen an den Anschlüssen zu vermeiden.
