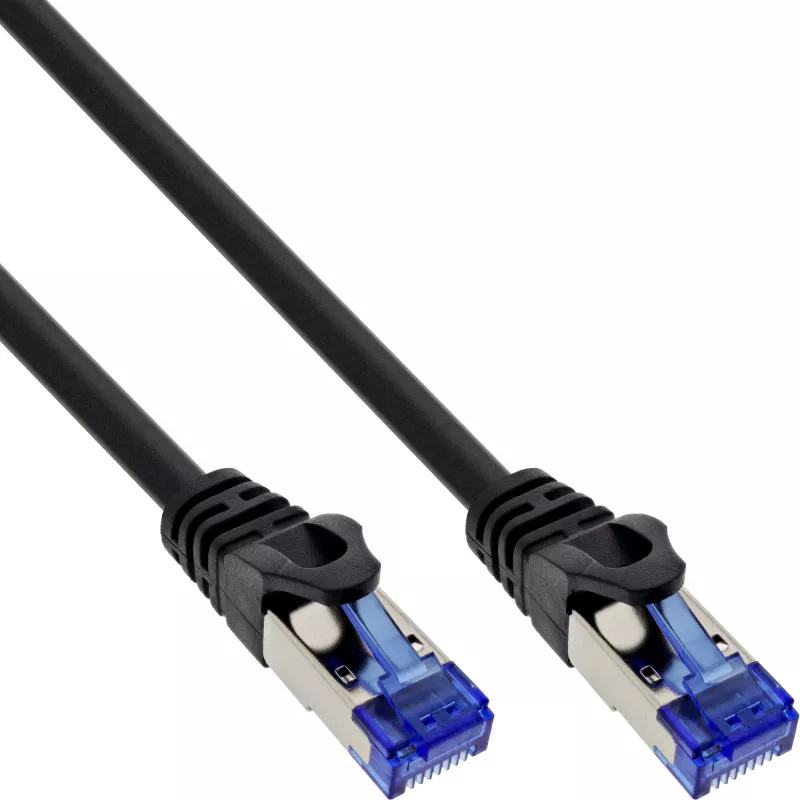

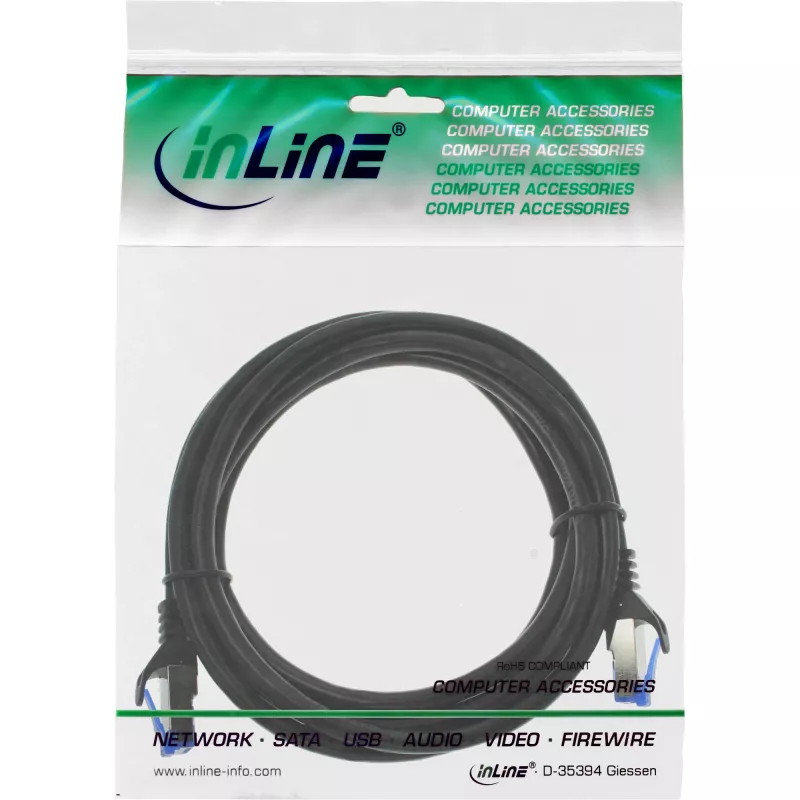

InLine Patchkabel armiert, U/FTP, Cat.6A, schwarz, 1,5 m

Das InLine® Cat.6A armierte Patchkabel (1,5 m, schwarz) ist ein zuverlässiges U/FTP-Ethernet-Kabel, das für anspruchsvolle Netzwerkinstallationen entwickelt wurde. Es kombiniert einen inneren SUS204-Edelstahlmantel und einen hochelastischen PVC-Außenmantel mit Vollabschirmung und HDPE-Aderisolierung, um mechanischen Schutz und Signalintegrität in Umgebungen zu gewährleisten, die starkem Fußverkehr, Witterung, Schädlingen oder Nagetieren ausgesetzt sind. Das Kabel ist mit vollgeschirmten 8P8C (RJ-45)-Steckern mit 50 µ" vergoldeten Kontakten abgeschlossen und unterstützt PoE bis zu 90 W für zuverlässige Hochgeschwindigkeits-Datenübertragung.

Vorteile

Die armierte Konstruktion bietet erhöhte mechanische Festigkeit und Widerstandsfähigkeit gegen Druck und Beschädigung, während die vollständige U/FTP-Schirmung und HDPE-Isolierung die Signalqualität aufrechterhalten und elektromagnetische Störungen reduzieren. Vergoldete Kontakte verbessern die Leitfähigkeit und Korrosionsbeständigkeit. Das Kabel hält Installations- und Betriebstemperaturbereichen stand, die für Innenräume und einige geschützte Außeninstallationen geeignet sind, und erfüllt die Leistungsanforderungen für Cat.6A bis zu 500 MHz.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Verbindungen in rauen Umgebungen
• Temporäre und permanente Installationen bei Veranstaltungen (Messen, Konzerte)
• Geschützte Außenverbindungen wie Werbetafeln und Reklameschilder
• PoE/PoE+/PoE++-gespeiste Geräte (bis zu 90 W)

Technische Spezifikationen

• Kabeltyp: Cat.6A U/FTP
• Länge: 1,5 m
• Leiter: 28 AWG
• Isolierung: HDPE
• Innenmantel: SUS204 (Edelstahl)
• Außenmantel: Hochelastisches PVC
• Außendurchmesser: 7,3 mm (AD)
• Steckverbindertyp: 8P8C (RJ-45), vollgeschirmter gecrimpter Stecker
• Kontakte: 50 µ" vergoldet
• Bandbreite: 500 MHz
• Impedanz: 100 Ω
• Kapazität: 5600 pF/100 m
• Signallaufzeit: ≤ 545 ns/100 m
• Laufzeitunterschied: ≤ 45 ns/100 m
• Leiter-Gleichstromwiderstand: ≤ 28,4 Ω/100 m
• Nennspannung: 30 V
• PoE-Unterstützung: bis zu 90 W
• Druckfestigkeit (kurzzeitig): 2000 N; (dauerhaft): 500 N
• Temperaturbereich: Installation 0 bis 50 °C; Betrieb -20 bis 60 °C
• Zertifizierung: Besteht Fluke DSX 8000 Kanaltest

Verwendung

Schließen Sie das InLine® Cat.6A Patchkabel zwischen RJ-45-Anschlüssen an Netzwerkgeräten wie Switches, Routern, Patchpanels oder PoE-Endpunkten an. Stellen Sie sicher, dass die Stecker vollständig eingesteckt sind und die geschirmten Stecker mit geschirmten Geräten oder Patchpanels zusammenpassen, um die Erdungskontinuität aufrechtzuerhalten. Verlegen Sie das Kabel unter Vermeidung von scharfen Biegungen und Quetschstellen; beachten Sie den Mindestbiegeradius und sichern Sie es mit geeigneten Kabelbindern, die die Armierung nicht zusammendrücken.

Empfehlungen

Verwenden Sie das Kabel für optimale Leistung innerhalb der angegebenen Temperaturgrenzen und vermeiden Sie längere direkte Sonneneinstrahlung oder stehendes Wasser. Überprüfen Sie bei Verwendung von PoE die Leistungsbudgets der Geräte und die Anschlussbewertungen. Sorgen Sie bei Installationen, die eine dauerhafte Außenexposition erfordern, trotz der armierten Bauweise für zusätzlichen Witterungsschutz oder Kabelrohre.
