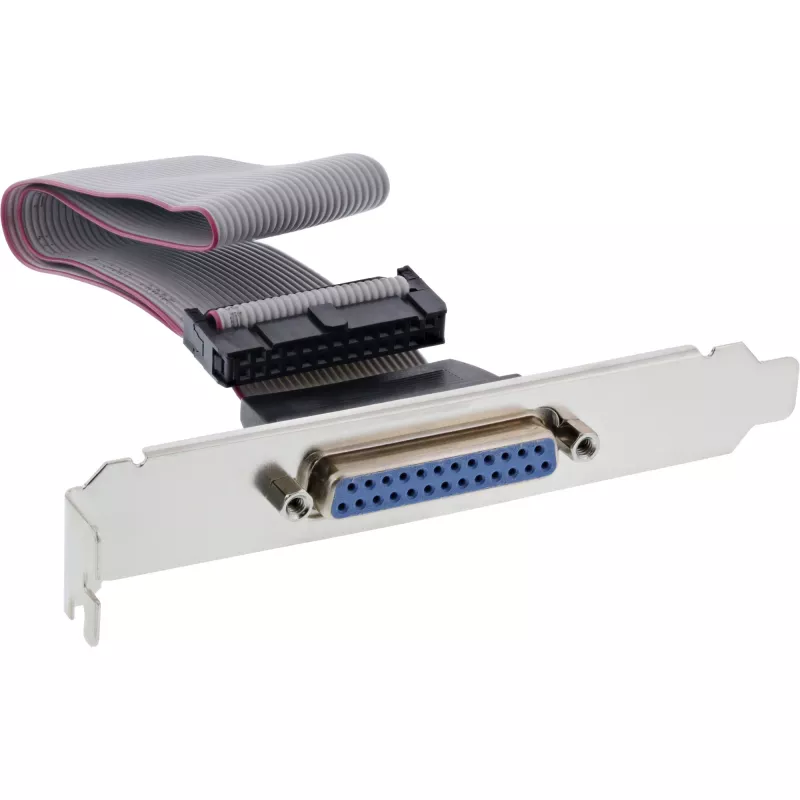

InLine Parallel Slotblech mit 25-poliger Sub-D-Buchse / 26-poliger Buchse, 0,5 m

Das InLine Parallel Slotblech 33225A 0,5 m stellt eine 25-polige Sub-D-Buchse auf einem Slotblech und einen 26-poligen Buchsenstecker an einem 0,5 m langen Kabel bereit und ermöglicht den Anschluss eines internen Parallel-Headers oder einer IDE-Host-Schnittstelle vom Motherboard an einen externen Parallelanschluss. Die Baugruppe ist für eine zuverlässige kabelgebundene Verbindung zwischen internen Headern und externen Geräten ausgelegt, wo eine parallele Schnittstelle erforderlich ist.

Vorteile

Das Slotblech bietet eine kompakte, flache Lösung zum Hinzufügen eines externen Parallelanschlusses, ohne das Gehäuse zu verändern. Die 25-polige Sub-D- und die 26-polige Buchse passen zu den gängigen parallelen Motherboard-Headern und IDE-Host-Schnittstellen, und die Kabellänge von 0,5 m sorgt für ein ausgewogenes Verhältnis zwischen Flexibilität und Kabelmanagement in einem Desktop-PC. Die Installation ist einfach und erhält die ursprüngliche Header-Pinbelegung.

Geeignet für

Wichtige Spezifikationen

Anwendung

Schalten Sie den PC aus und öffnen Sie das Gehäuse. Richten Sie den 26-poligen Buchsenstecker mit dem entsprechenden Parallel- oder IDE-Host-Header auf dem Motherboard aus und befestigen Sie ihn vorsichtig, wobei Sie auf die korrekte Ausrichtung achten. Befestigen Sie das Slotblech in einem freien Erweiterungsslot an der Rückseite des Gehäuses und sichern Sie es mit der Slot-Schraube, um die DB-25-Buchse in Position zu halten. Schließen Sie das Gehäuse und schalten Sie das System ein; der externe Parallelanschluss steht dann für angeschlossene Geräte zur Verfügung.

Empfehlungen

Verwenden Sie das Kabel in einem Desktop-Gehäuse und vermeiden Sie scharfe Biegungen oder Zugbelastung an den Steckverbindern. Überprüfen Sie vor dem Anschließen die Kompatibilität der Pinbelegung mit dem Handbuch Ihres Motherboards. Nicht zur Verwendung bei eingeschaltetem System vorgesehen – schließen Sie das Kabel immer bei ausgeschaltetem PC an.
