InLine Netzwerk-Mediakonverter 10/100/1000 Mb/s TP auf SFP FO, SM, 20 km

Der InLine Mediaconverter 66659D wandelt Kupfer-Ethernet (RJ45) in Singlemode-Faser (SFP, LC Duplex) um, um bestehende Netzwerke mit einer maximalen Datenrate von 1000 Mbit/s zu erweitern oder zu migrieren. Konform mit den IEEE-802.3-Standards bietet er einen 10/100/1000Base-T RJ45-Port und einen SFP-Steckplatz für 1000Base-FX Singlemode-Verbindungen bis zu 20 km bei 1310 nm. Das kompakte schwarze Gehäuse eignet sich für die Desktop-Installation und ermöglicht Administratoren die Anbindung entfernter Segmente oder Gebäude, ohne die vorhandene Kupferverkabelung ändern zu müssen.

Vorteile

Der Konverter unterstützt Gigabit- und Fast-Ethernet-Geschwindigkeiten und gewährleistet eine transparente Protokollumsetzung zwischen TP- und Glasfaserverbindungen. Sein SFP-Sockel ermöglicht die flexible Wahl von Glasfasermodulen, während LEDs zur Anzeige von Strom, Verbindung/Aktivität und Status eine einfache Fehlerbehebung ermöglichen. Geringe Leistungsaufnahme (5 V / 1 A) und FCC-Zertifizierung machen ihn für Standard-Netzwerkumgebungen geeignet.

Geeignet für

• Erweiterung von LAN-Segmenten über Singlemode-Faser bis zu 20 km
• Verbindung getrennter Gebäude oder entfernter Etagen
• Migration von Kupfer- auf Glasfaserinfrastruktur ohne Neuverkabelung
• Integration von Glasfaserverbindungen in bestehende Ethernet-Netzwerke

Technische Daten

• Modell: InLine 66659D
• Datenrate: bis zu 1000 Mbit/s (10/100/1000 Mbit/s)
• Anschlüsse: 1 × RJ45 (10/100/1000Base-T), 1 × SFP (1000Base-FX, LC Duplex)
• Fasertyp: Singlemode (SM), Wellenlänge 1310 nm
• Maximale Faserentfernung: 20 km

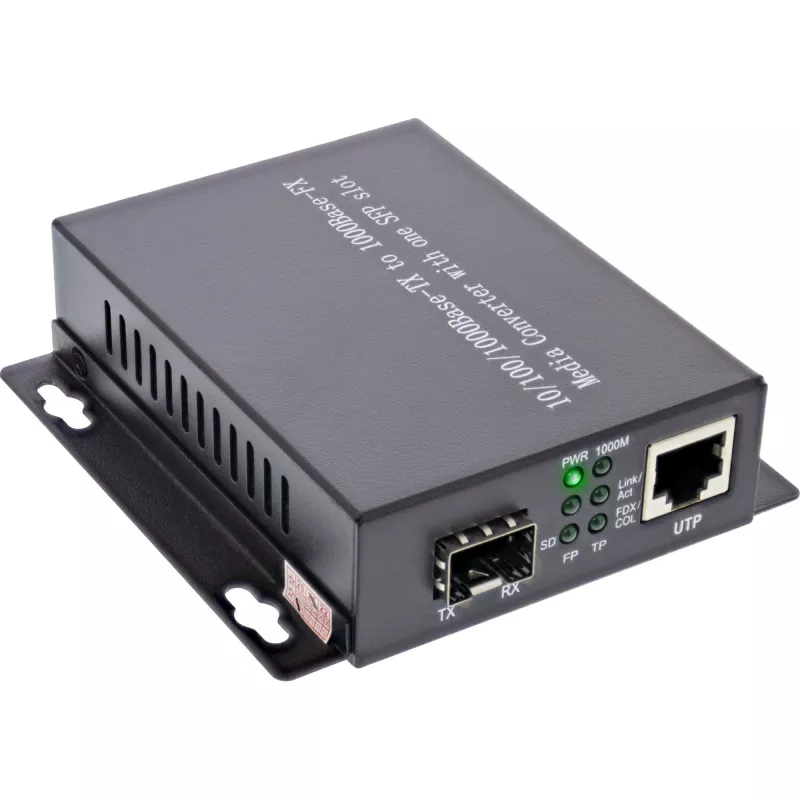

• LEDs: Strom, Verbindung/Aktivität, Status

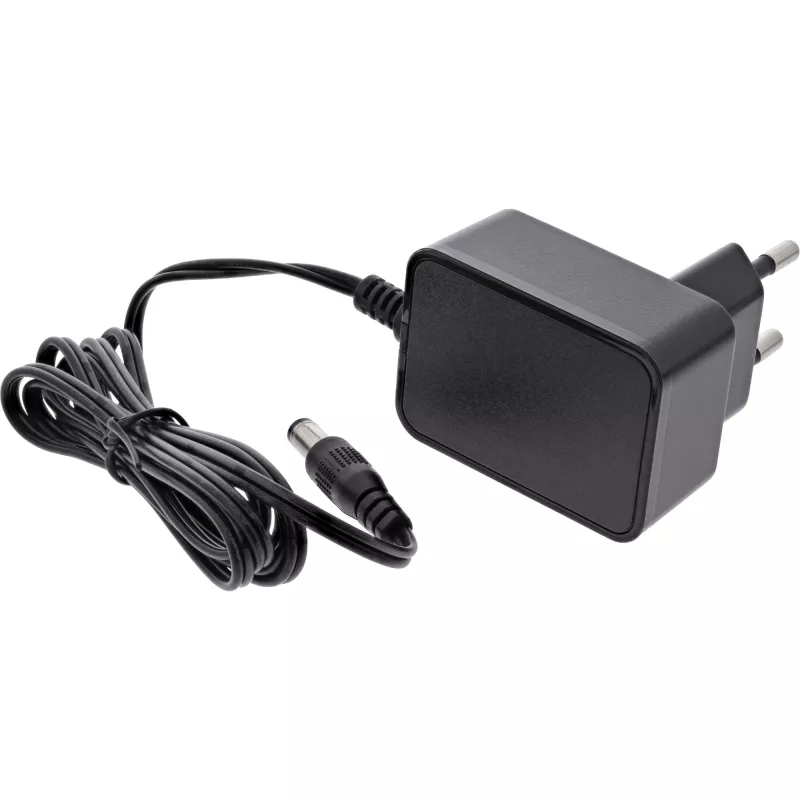

• Stromeingang: 5 V, 1 A
• Farbe: Schwarz
• Zertifizierungen: FCC

Verwendung

Installieren Sie ein kompatibles Singlemode-SFP-Modul (LC Duplex) in den SFP-Steckplatz und schließen Sie das Glasfaser-Patchkabel an. Stecken Sie das Kupfer-Ethernet-Kabel in den RJ45-Port und schließen Sie das Netzteil (5 V / 1 A) an. Überprüfen Sie nach dem Einschalten die LED-Anzeigen, um Verbindung und Aktivität sicherzustellen. Für eine Punkt-zu-Punkt-Verbindung verbinden Sie zwei Konverter direkt über Singlemode-Faser; zur Netzwerkintegration setzen Sie den Konverter am Netzwerkrand ein, wo eine Faser-zu-Kupfer-Umsetzung erforderlich ist.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Faser und passende SFP-Module, die für 1310 nm und 20 km ausgelegt sind. Halten Sie die Faserstecker sauber und beachten Sie die Biegeradien. Platzieren Sie den Konverter an einem belüfteten, staubfreien Ort und stellen Sie sicher, dass das Netzteil der angegebenen Nennleistung von 5 V / 1 A entspricht.
