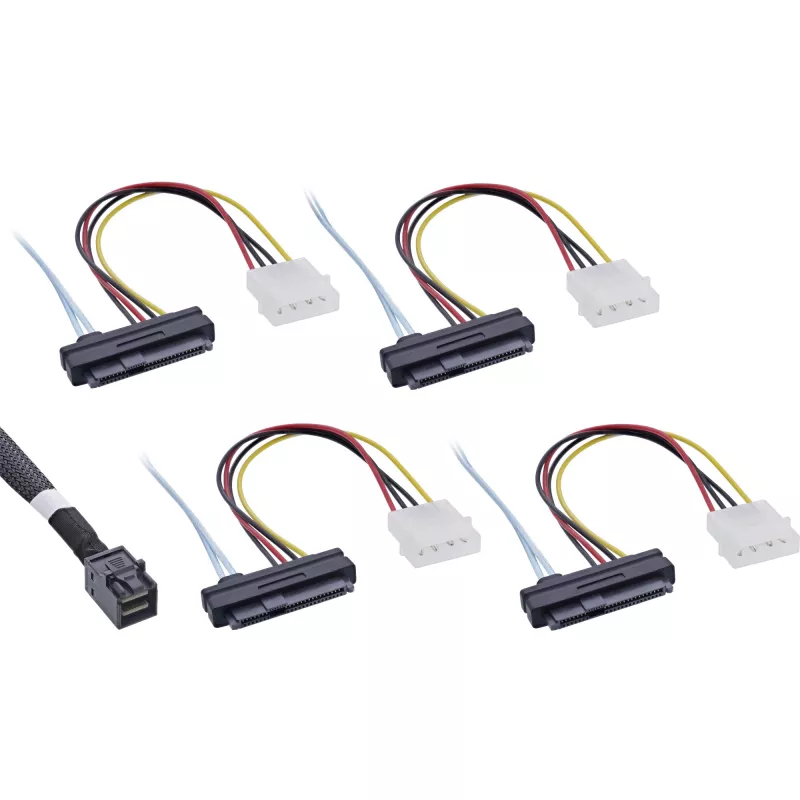

InLine Mini SAS HD Kabel SFF-8643 auf 4x SFF-8482 + Power 1m

Das InLine Mini SAS HD Kabel SFF-8643 auf 4x SFF-8482 + Power 1m ist ein internes Kabel zum Anschluss eines Hosts oder Controllers mit Mini SAS HD 4i (SFF-8643)-Schnittstelle an bis zu vier SAS-Laufwerke oder ein Backplane mit SFF-8482-Steckern, die Stromversorgung enthalten. Mit einer Länge von 1 Meter unterstützt das Kabel die Hochgeschwindigkeits-Datenübertragung per SAS und vereint Daten- und Stromanschlüsse für den direkten Anschluss an Server-Speichergeräte.

Vorteile

Dieses Kabel kombiniert einen einzelnen Mini SAS HD (SFF-8643)-Stecker mit vier SFF-8482-Anschlüssen, die sowohl Signal als auch Strom liefern, und reduziert so den Bedarf an separaten Stromkabeln. Die 1 m Länge bietet Flexibilität innerhalb des Servergehäuses bei gleichzeitiger Wahrung der Signalintegrität für SAS-Verbindungen. Es ist kompatibel mit SAS-Controllern und Backplanes, die die angegebenen Schnittstellen verwenden, und ermöglicht den unkomplizierten Anschluss mehrerer Laufwerke.

Geeignet für

• Anschluss eines SAS-Controllers mit SFF-8643-Ausgang an bis zu vier SAS-Laufwerke mit SFF-8482-Stromanschlüssen
• Anbringen von Laufwerken an einer Backplane in einem Server- oder Speichergehäuse
• Unternehmens- und Rechenzentrumsspeicherkonfigurationen, die kombinierte Daten- und Stromverkabelung erfordern

Technische Daten

• Marke: InLine
• Modell / MPN: 27632B
• EAN: 4043718211845
• Anschluss A: Mini SAS HD 4i (SFF-8643)
• Anschluss B: 4 × SAS SFF-8482 mit Stromversorgung
• Länge: 1 m
• Kategorie: Internes SAS-Kabel für Speicher

Gebrauchsanweisung

Schalten Sie das Server- oder Speichergehäuse vor der Installation aus. Stecken Sie den SFF-8643-Stecker in den Mini SAS HD-Port des Controllers oder Host-Boards und achten Sie auf korrekte Ausrichtung. Verbinden Sie die SFF-8482-Stecker mit den entsprechenden Laufwerksanschlüssen oder Backplane-Buchsen; jeder SFF-8482 liefert sowohl Daten- als auch Stromleitungen für ein einzelnes Laufwerk. Verlegen Sie das Kabel im Gehäuse, um scharfe Biegungen zu vermeiden, und sichern Sie es, um Zugbelastung der Anschlüsse zu verhindern. Schalten Sie die Stromversorgung wieder ein und überprüfen Sie die Laufwerkserkennung im System-BIOS oder im RAID-Controller-Dienstprogramm.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie dieses Kabel mit kompatiblen SAS-Controllern und Backplanes; vermeiden Sie übermäßiges Biegen oder Zusammendrücken des Kabels und ersetzen Sie das Kabel, wenn die Steckerpins beschädigt erscheinen. Befolgen Sie die Richtlinien des Serverherstellers für Hot-Swap- und Stromversorgungsverfahren.
