InLine Installationskabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 50m

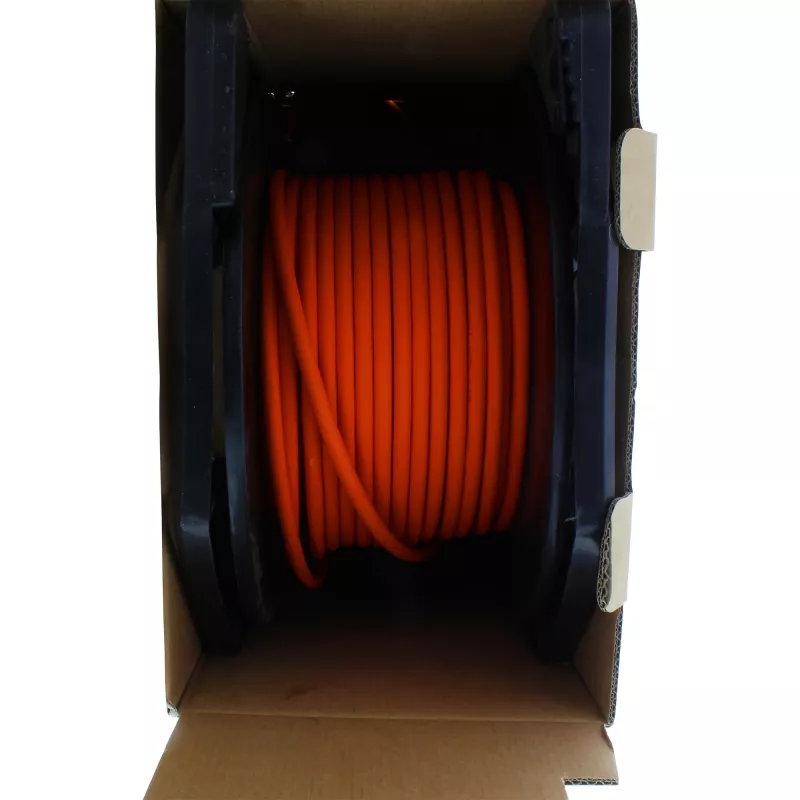

Das InLine Installationskabel Cat.7a S/FTP auf einer Karton-Trommelspule liefert 50 m Hochleistungs-Netzwerkkabel für strukturierte Verkabelungs- und Installationsumgebungen. Die Verpackung verwendet eine Kunststoffspule, die in einem verstärkten Karton fixiert ist, um ein einfaches, verhedderungsfreies Abziehen der benötigten Länge zu ermöglichen und das Kabel während Lagerung und Transport zu schützen. Das Kabel unterstützt Übertragungen bis 1200 MHz und Datenraten bis 10 Gbit/s, mit Vollkupferleitern und einem orangefarbenen halogenfreien (LSZH) Mantel.

Vorteile

Die Trommelbox reduziert den Handhabungsaufwand vor Ort, indem sie ein direktes Abwickeln ohne zusätzliches Gerät ermöglicht, und senkt die Transportkosten durch geringes Gewicht und stapelbare, handliche Verpackung. Der verstärkte Karton schützt das Kabel vor Schmutz und Beschädigung, die Restmeter-Kennzeichnung auf dem Kabel vereinfacht das Ablängen und hilft, Verschnitt und Schneidekosten bei kleinen Mengen zu reduzieren.

Geeignet für

• Strukturierte LAN-Installationen in Büros und Datenräumen
• Hochgeschwindigkeits-Ethernet bis 10 Gbit/s
• Feste Verkabelung in Installationskanälen und Rohren
• Projekte, die halogenfreie (LSZH) Kabelmäntel erfordern

Wichtige Spezifikationen

• Kabeltyp: Cat.7a S/FTP Installationskabel
• Länge: 50 m
• Bandbreite: bis zu 1200 MHz
• Aufbau: 4 x 2 x AWG23/1 PIMF (0,58 mm²), Paare in Metallfolie, Gesamtschirmung mit Geflecht
• Leiter: Vollkupferkerne
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 93,8 Ω/km
• Mantel: halogenfrei (LSZH), Farbe: orange
• Kabeldurchmesser: ca. 7,8 mm
• Temperaturbereich: Installation 0 °C bis 50 °C; Betrieb −20 °C bis 60 °C; Lagerung −20 °C bis 50 °C
• Brandklasse: B2ca nach EN 50575:2014/A1:2016
• Zusätzlich: Restmeter-Anzeige auf dem Kabel

Anwendung

Stellen Sie die Trommelbox an der gewünschten Kabeltrasse auf und ziehen Sie das Kabel von der Kunststoffspule durch die Öffnung der Box, um die benötigte Länge abzuwickeln. Schneiden Sie das Kabel an der Restmeter-Markierung oder der erforderlichen Länge ab und führen Sie die Terminierung mit kompatiblen Steckern und Patchpanels gemäß den Cat.7a-Installationspraktiken durch. Stellen Sie sicher, dass Biegeradien und Installationstemperaturen den angegebenen Grenzwerten entsprechen, um die Leistung zu erhalten.

Empfehlungen

Für beste Ergebnisse das Kabel innerhalb der angegebenen Temperaturbereiche lagern und installieren, scharfe Biegungen und mechanische Belastung vermeiden und zugelassene Terminierungswerkzeuge und -komponenten für Cat.7a S/FTP verwenden, um die Schirmungsintegrität zu bewahren und eine zuverlässige 10-Gbit/s-Leistung zu erreichen.
